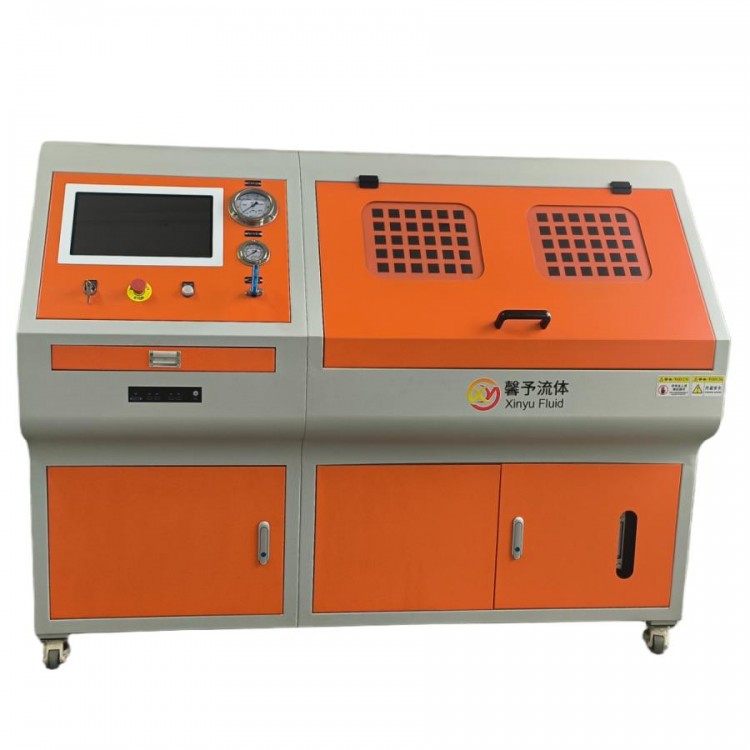

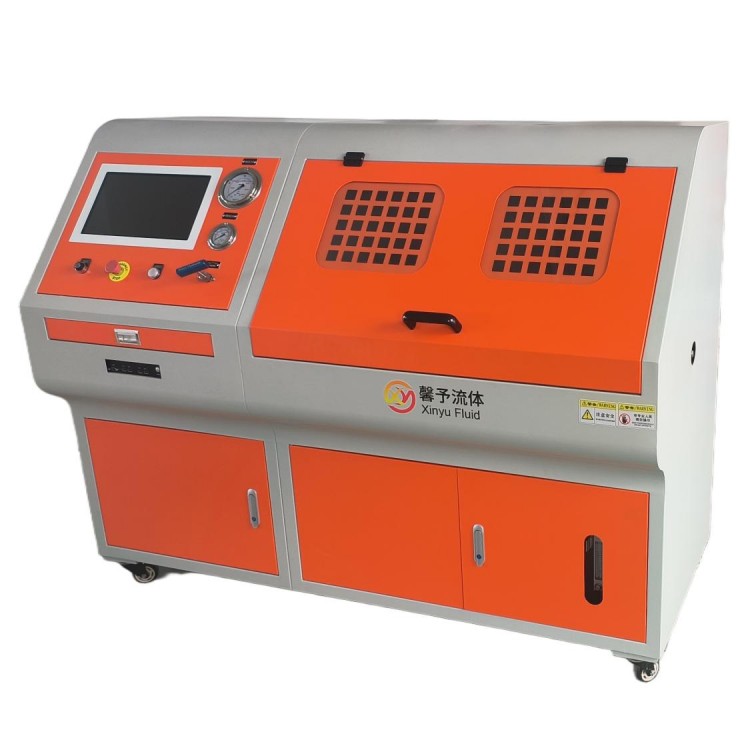

自动控制水压静压/爆破试验台

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的静压、爆破试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 设备外形尺寸：1800x800x1400（长x宽x高mm）

Ø 测试方式：静压测试、爆破测试

Ø 测试产品：铝管

Ø 测试压力：7～200MPa

Ø 保压时间：1～3000s

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水、液压油等

Ø 介质温度：常温

Ø 环境温度：常温

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 装夹方式：手动装夹

Ø 液箱容积：50L

Ø 气源要求：0.6～0.8MPa，1m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜1.0KW

1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，1.0m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 将各个线路和管路连接至测试台；

4） 将电脑开机，然后点击桌面上的静压爆破试验系统即可进入操作界面；
