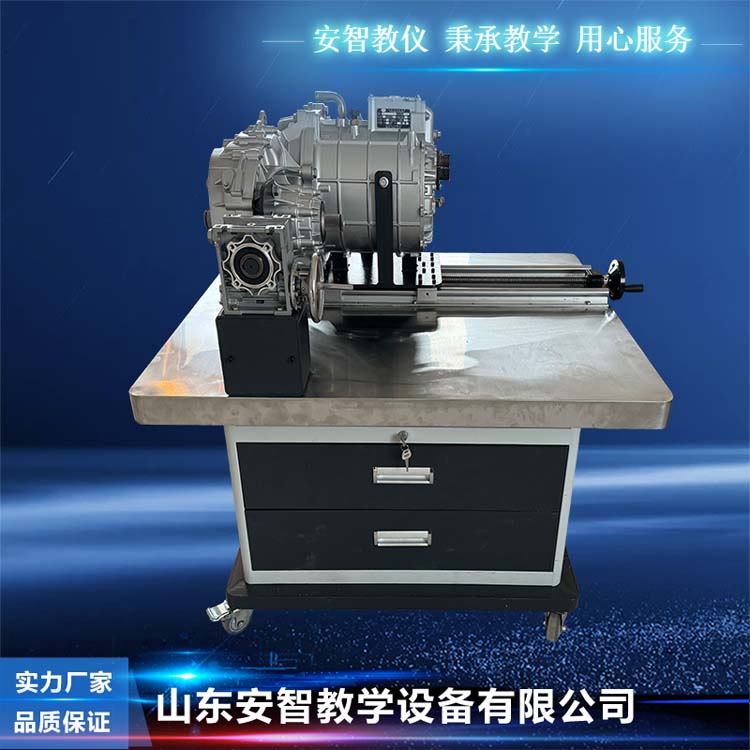

新能源汽车教学设备驱动电机拆装检测工作平台

一、产品简介

驱动电机拆装检测工作平台在实现动力总成拆装实训的同时又可实现车用永磁同步电机运行状态演示及常规信号检测。具有新能源汽车动力总成拆装检测、维修考核的功能。

二、产品组成

1.产品组成：动力总成拆装实训模块、电机与减速器分离机构、减速器360翻转机构、带2抽屉工具车的可移动平台等组成。

三、产品功能

1.采用车规级电动机类型为三相永磁同步电机。

2.变速器为单挡固定齿比变速器。

3.桌面承重采用方管支撑，台面采用优质不锈钢制作面板，真不锈钢材质，耐腐蚀，易清洁，受力均匀，承重能力强,不易变形。

4.平台具有电机与变速箱分离丝杆机构、电机定转子分离机构、减速器360°任意翻转机构以及包括差速器轴承分离等拆装检测工装，实现电机与变速器、变速器各齿轮、差速器轴承等分离、清洁、检测、装配。电动机与变速器分离不需要吊装操作，无事故隐患。

5.平台台面采用不锈钢设计，配备接油盆，齿轮拆卸、清洗、安装时油污直接可以直接回收，保持环境整洁。

6.平台设计了双层工具抽屉，可用于存放测量工具、拆装工具，平台配备了专用的电机后盖拆装工具，有效解决了学员动力总成拆装与调试的高频率技能训练。

四、多功能信息采集检测板功能介绍

1.多功能信息采集检测板装有电机低压控制信号输入及输出插头，插头采用新能源原车低压信号插头，轻松实现对旋变传感器、高低压线束拆检。

2.多功能信息采集检测板装有低压通讯线缆插座，通过配套低压通信线束完成设备动力电源模块与多功能信息采集检测板之间的低压线路装配与连接。

3.设备配套有电机旋变信号和定子温度信号检测点，具有信号波形、阻值等进行诊断与分析的功能。

五、电机技术参数

1.电动机类型为三相永磁同步电机，电动机最大输出扭矩310N.m, 额定扭矩160N.m, 最大输入功率160kW，额定功率80kW，最大输出转速12000rpm。

2.变速器为单挡固定齿比变速器。

3.工作台外观尺寸(长*宽*高):≥长1065宽860高1160mm。

六、可完成实训项目

1.永磁同步电机与变速器的分离。

2.永磁同步电机与变速器的组装。

3.输入轴齿轮的分离。

4.输入轴齿轮的装配。

5.副轴齿轮的分离。

6.副轴齿轮的装配。

7.差速器齿轮的分离。

8.差速器齿轮的装配。

9.齿轮组磨损状况。

10.电机定转分离与安装。

11.电机定转子的检测。

12.副轴与差速器工作数据的检测。
