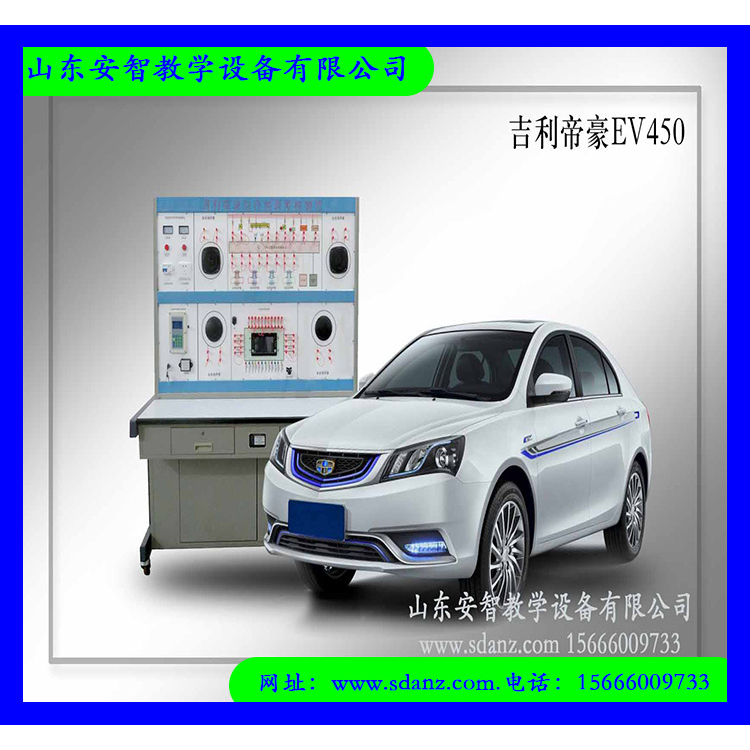

新能源汽车教学设备吉利帝豪EV450整车检测实训考核系统

型号：AZ-EV-1290

技术参数：

级别:紧凑型车;

能源类型:插电式纯电动驱动

最大功率(KW) 120;

最大扭矩250; 长*宽*高(mm) :≥4631*1789*1495;

车身结构: 4 门5 座三厢车;

电池类型:三元锂电池;

驱动方式:前置驱动; 电池参数：锂电池，

工作总电压≥600V、单体电池容量≥75Ah ；

纯电最大续航里程(km)：≥450

整车故障设置平台和故障检测盒

（1）技术平台接口与帝豪EV450整车转接盒配套，在不破坏原车线束的条件下，可实现平台与车辆电池管理系统（BMS）、整车控制器（VCU）、电机控制器（PEU）、车载充电机（OBC）等系统的无损连接。

（2）吉利帝豪EV450整车检测实训考核系统装配无线网络实训考核系统。通过WiFI无线数据将实训台与安卓平板电脑连接。系统可根据教学需求生成无线局域网和广域网络，可对实训台进行故障设置、故障排查、故障恢复、排故提示、实训考核内容编辑等操作。

2.1故障设置：老师通过密码身份验证进入系统根据需要考核的内容对实训台进行故障设置。

2.2故障排除：老师设置故障后，学生点击故障排查功能。学生根据故障现象、导致原因、检查步骤（使用检测设备及工具对实训台进行测量证实故障点）、确定故障原因、模拟更换故障部件，训练学生掌握汽车的维修诊断排故方法。

2.3故障恢复：学生检查到真正的故障原因通过模拟换件可以正确排除故障外，老师也可以通过密码身份验证后对故障进行恢复。

2.4排故提示：学生在实训考核过程中操作步骤正确并能找出真正故障原因，通过模拟更换配件故障成功排除，系统提示“恭喜你故障排除”若学员找不到故障原因则提示“对不起故障仍未排除”。

2.5实训考核内容编辑：软件具备考核内容编辑功能，老师可通过此功能对实训故障类型、故障现象、检查方法、元器件进行编辑，以适应不同学习阶段对学生的考核。
