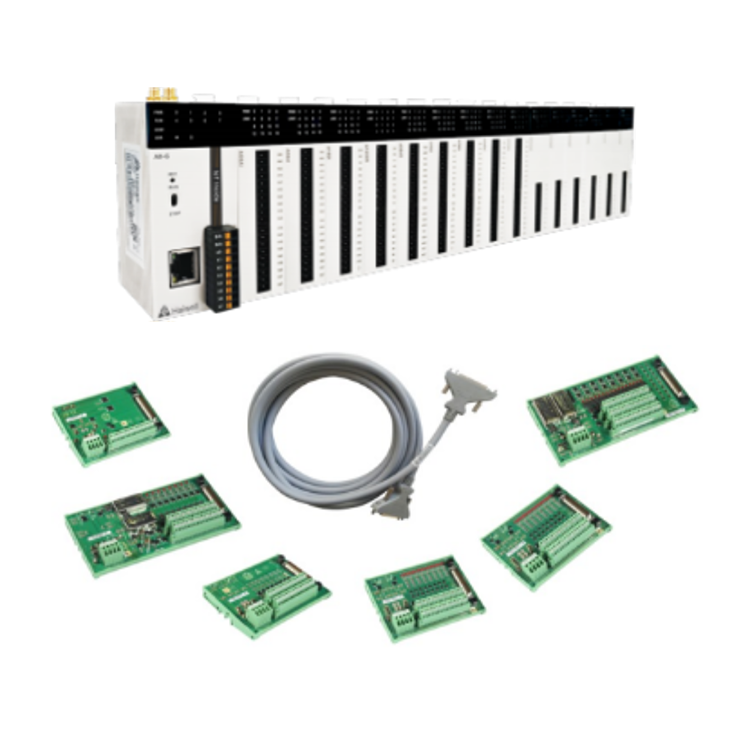

      JAF-S系列控制系统是浙江浙中自控工程有限公司生产的可编程序控制器(PLC)系列产品之一。其模块化结构、易于实现分布式的配置

以及性价比高、电磁兼容性强、抗震动冲击性能好，使其在广泛的工业控制领域中，成为一种既经济又切合实际的解决方案。

    浙江浙中自控工程有限公司的JAF-S系列控制系统是完全无缝集成的自动化解决方案。广泛应用于所有工业领域,包括过程工业,制

造工业,混合工业以及工业所涉及的所有制造和过程自动化产品。强大的HMI系统,带有集成的基于SQL服务器的归档系统,基于IEC61131

的集中式，工厂范围内的工程系统 ，通过现场总线PROFIBUS，现场设备和驱动系统均可很灵活和容易的集成 ，无缝集成的安全系统，

在同一个可编程控制器中可以混合运行标准和故障安全相结合的形式，高可用性和故障安全相结合的形式，可在所有层级实现冗余，

提高可用性及安全性。

    在化学反应过程中,控制其温度、压力、液位、流量等为整个系统的重点,因此,在整个生产过程中,PLC控制系统的稳定性是极为重要

的。JAF-S系列控制系统是浙江浙中自控工程有限公司生产的可编程序控制器(PLC)系列产品之一。其模块化结构、易于实现分布式的

配置以及性价比高、电磁兼容性强、抗震动冲击性能好，使其在广泛的工业控制领域中，成为一种既经济又切合实际的解决方案。

    因此选用JAF-S系列（PLC）控制系统可保证整套安全控制系统的长期、稳定、安全运行，完全避免因自动控制系统故障导致停产及

生产事故的发生。

    PLC配置说明:

    JAF-S系列控制系统采用成熟可靠的JAFPLC，可确保系统安全可靠运行;

    控制系统与上位机之间采用Modbus RTU/ASCII通讯，控制响应速度快、可靠性高；

    信号输入输出模块之间采用总线供电方式，所有模块都使用标准35mm导轨安装，因此控制柜内线路较少，系统简洁大方；

模拟量输入模块支持多种信号输入方式，如4-20mA、0-20mA、0-5V、1-5V、-10-10V等，只需在编程软件中修改设置与模块接线

即完成修改信号输入方式，因此不需要多种型号模块，亦不需要准备多种型号备品备件；该模块为通道8通道，支持同模块多信号输入，

测量精度为0.2%F.S，转换精度12位。单独模块支持Modbus远程通讯。热电阻热电偶输入模块支持多种信号输入方式，热电阻的输入

类型Pt100、Pt1000、Cu100、Cu50。热电偶的输入类型：S、K、T、E、J、B、N、R、Wre3/25、Wre5/26、（0-20）mV、

（0-50）mV、（0-100）mV，只需在编程软件中修改设置与模块接线即完成修改信号输入方式，因此不需要多种型号模块，亦不需要

准备多种型号备品备件；该模块为通道8通道，支持同模块多信号输入，测量精度为0.1%F.S，转换精度16位。单独模块支持Modbus

远程通讯。

a)   模拟量输出模块支持多种信号输入方式，如4-20mA、0-20mA、0-5V、1-5V、-10-10V等，只需在编程软件中修改设置与模块接线即完成修改信号输入方式，因此不需要多种型号模块，亦不需要准备多种型号备品备件；该模块为通道8通道，支持同模块多信号输入，测量精度为0.2%F.S，转换精度12位。单独模块支持Modbus远程通讯。

b)   开关量输入输出模块最大点数为32DI和32DO共64点，支持晶体管和继电器输出，开关量输入输出模块有20种不同点位类型，结合项目要求选择最佳配置，节约项目成本。单独模块支持Modbus远程通

c)   无线通讯模块支持150m传输距离（空旷可视环境），工作频段2.4~2.5GHz，接收灵敏度-95dBm，中继（路由）级数可达到6级，网络类型Mesh。无线通讯模块可以有效解决布线困难，节约布线成本。

        d)   系统共配置1个工程师兼操作员站（可选配），计算机采用专业的工控机，工控机具有运行稳定、成熟可靠、故障率低等特点，在自

               动化控制系统中为成熟配置。工控机配置为CPU酷锐双核、内存2G、显示器15/22//液晶，工控机与PLC控制器之间采用单独模块

                支持Modbus远程通讯。上位机软件通过授权来实现不同人员的操作权限，

e)   I/O通道均有一定的余量，以便用户进行系统扩展及控制用I/O通道的冗余配置；所有I/O通道均采用隔离方式，模拟量输入输出模块具有光电隔离及隔离安全栅隔离的双重隔离方式（选配），开关量输入采用模块的光电隔离方式，开关量输入输出采用继电器隔离方式；使用前连接器与信号线连接，拆卸方便；所有模块均有故障自诊断功能，维护方便；

f)   系统配置的MCGS组态软件支持OPC服务器功能，具有高度开放性，可以方便地与其它控制系统实现数据共享，还可与企业局域网连接，领导只需象浏览网页一样就可看到实时生产状况，便于生产指导；

g)   本系统分别为中央控制室站及PLC系统配备了山特3KVA、30min UPS不间断电源，在停电状态可整个系统仍可正常工作30min以上。
