铸铁试验铁地板 1500×2000×300mm 综合测试台

试验台铁地板与电机性能测试结合的应用研究

试验台铁地板是汽车研发、生产、质检全流程的核心设施，从总装线的零部件装配校验，到实验室的性能测试，再到条件下的碰撞模拟，都离不开稳定可靠的铸铁平台作为基础。不同场景对铸铁平台的性能要求差异显著，选型时若技术参数匹配不当，可能导致测试数据失真、设备损坏甚至安全事故。以下针对总装线、常规性能测试、碰撞测试三大核心场景，详解铸铁平台的关键选型技术参数，为试验台铁地板搭建提供参考。

一、总装线试验台：侧重承重均匀性与耐磨性，适配批量装配检测

总装线是汽车生产的关键环节，铸铁平台主要用于零部件定位、尺寸校验和装配精度检测，需承受频繁的工件放置、工装移动等操作，对平台的承重均匀性和表面耐磨性要求高。

额定静载荷：总装线平台需适配不同重量的零部件，如车门总成（约50-80kg）、底盘框架（500-800kg），平台额定静载荷建议为大工件重量的3-5倍。例如，装配800kg的底盘框架时，平台额定静载荷需≥2400kg，材质选用HT250铸铁（抗拉强度250-300MPa），确保长期均匀承重不变形。

表面硬度与粗糙度：频繁的工装摩擦要求平台工作面硬度达170-220HBW，表面粗糙度Ra≤1.6μm。可通过“精刨+研磨”工艺实现，既减少工件放置时的划痕，又保证定位基准的稳定性。若粗糙度超标（如Ra=3.2μm），可能导致零部件定位偏差≥0.5mm，影响装配精度。

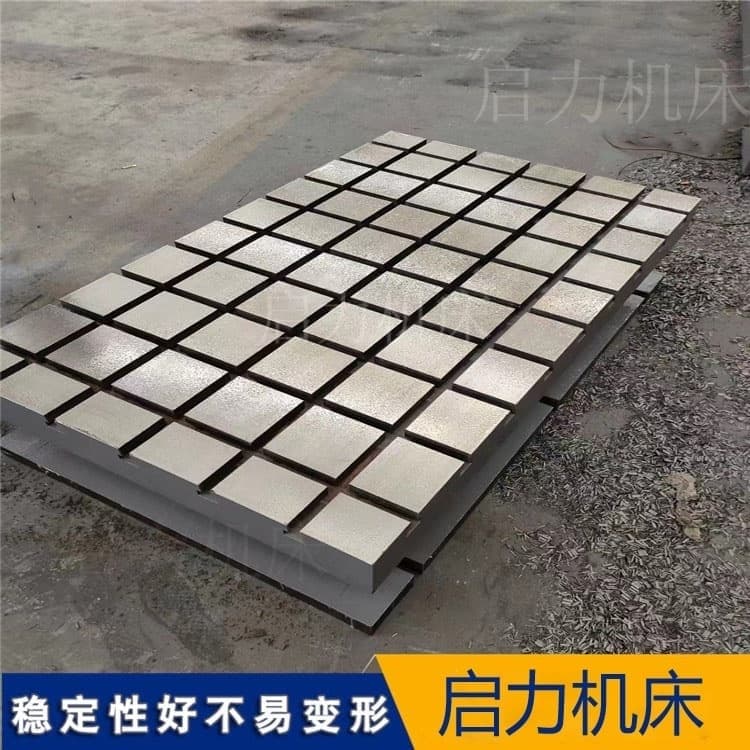

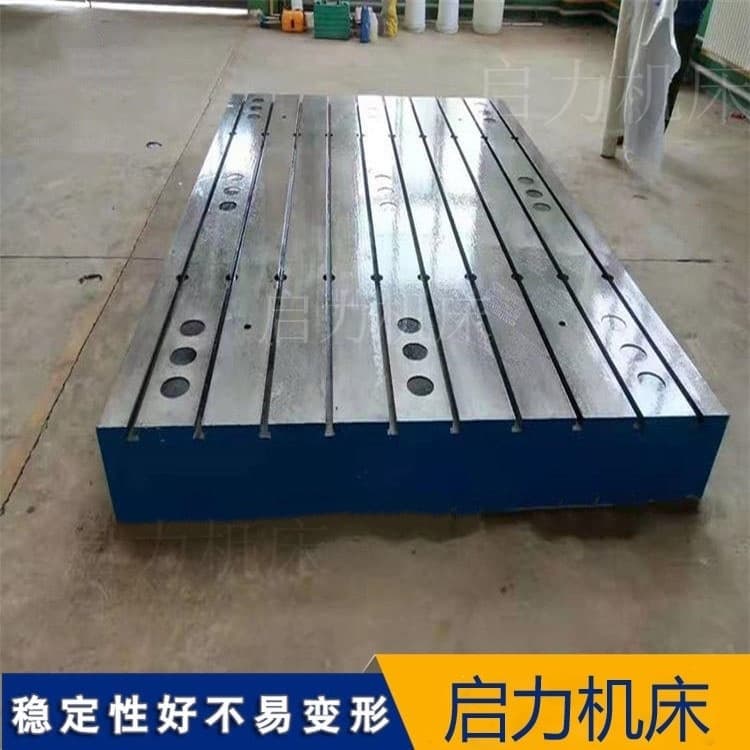

T型槽密度：总装线工装多为模块化设计，T型槽间距建议采用50-100mm的密排布局，槽宽14-18mm（适配M12-M16螺栓），方便快速调整工装位置。槽口边缘需倒圆（R0.5-R1mm），避免划伤操作人员或工装表面。

平面度等级：总装线检测以尺寸校验为主，2级精度（平面度≤0.1mm/m）即可满足需求，通过水平仪调整后，确保工装安装水平度≤0.05mm/m，防止零部件因倾斜产生装配应力。

二、常规性能测试台：聚焦精度稳定性与抗振性，保障数据可靠性

常规性能测试涵盖发动机动力测试、底盘悬架疲劳试验、制动性能检测等，要求铸铁平台具备高精度和抗振性，避免外界干扰影响测试数据。

平面度与垂直度：发动机台架测试需测量输出扭矩，平台平面度需达1级精度（≤0.04mm/m），工作台面与侧面垂直度≤0.05mm/m，确保力传感器安装轴线与动力输出轴线一致，否则可能导致扭矩测量误差≥1%。建议采用“人工刮研”工艺，使25×25mm面积内接触点达12-15个，提升精度稳定性。

试验台铁地板的铸铁平台选型需根据场景匹配技术参数：总装线注重承重均匀性与耐磨性，常规性能测试聚焦精度稳定性与抗振性，碰撞测试则强调承载与结构刚性。这些参数的协同优化，是保障汽车从零部件到整车测试数据可靠的基础。随着新能源汽车、智能驾驶技术的发展，试验台对平台的精度、响应速度要求将进一步提升，未来铸铁平台可能向“轻量化强度”（如添加碳纤维增强）、“智能监测”（内置应力传感器）方向升级，为汽车产业技术突破提供更坚实的测试支撑。在实际选型中，建议联合设备厂家、平台供应商进行联合仿真测试，确保参数匹配好，实现试验台性能大化。
