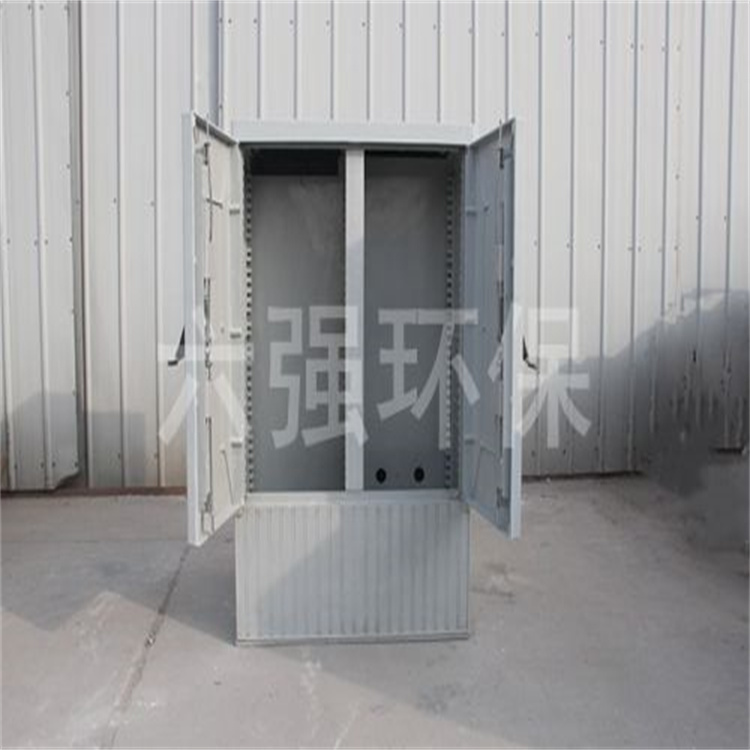

电缆分接箱箱体技术要素：高压电缆分接箱的箱体方面，主要有如下几个技术要素：1.电压等级中压系统网缆有10kv，20kv，35kv三个电压等级。2.安装地点分为户外、户内、埋地三种类型，安装场所显示了设备工作环境。3.接插器件类型包括屏蔽型和非屏蔽型两种，屏蔽型接插器件带电工作时外表面允许人手触摸，非屏蔽型接插器件带电工作时外表面不允许触摸。4.进线电流等级指z大一回路的电流，目前有630a和200a两种等级。5.箱体的外观形状对于普通分接箱，有单盖式（并列式）、双盖式（对接式）和无箱壳式三种；对于***分接箱，则全部为门箱式。
成套箱体底座配置应与现场施工配合。直埋底座(950mm)埋入地面的***至少要在400mm以上。埋入地上部分需要可以前面板单独拆卸，***维修施工方便。底座侧向要有预留的封闭的侧出线口，作为临时电源供电用或者维修用。底座内部要设计多个安装高度，优先采用插槽结构，满足不同电缆和电缆固定高度的需要。底座侧面需要预留有侧出线口，方便临时侧出线需要。箱体顶部要按照实际元件***情况和安装场合在箱体顶盖位子增加隐避式散热孔，并***不降低成套设备的防护等级。熔断器采用经过国家ccc认证的熔断器，配置备品熔断器的数量和型号由需方提出，商务合同确定。熔断器要求采用前面板带指示器的产品，***不分闸情况下可以直观判断熔断器的状态。熔断器为nt标准gg系列熔断器，额定电压500v，要求保护动作误差在±10%以内。低压电缆分支箱成套及主要元器件开关及熔断器均需要通过国家强制认证试验，具有ccc***，产品本体上需要粘贴ccc认证标识。
箱体部分主要技术要求；低压电缆分支箱尺寸为：厚度320mm×宽度;785;(590)mm×高度850mm（基础层高度950mm），具体规格以商务合同为准。分支箱地面安装，单面操作，进出线形式为下进下出的电缆接线形式，一般接线形式为一进四出（电缆截面70mm2、120;mm2;、185mm2;、240mm2;），（通用订货可根据商务合同确定）每路开关下侧绝缘板正面，注明其路名或编号。箱体防护等级为ip34d，底部用绝缘板封闭，电缆孔带变径胶圈，电缆由下部引入，电缆室有足够的空间以便安装电缆。箱壳材料采用纤维增强型不饱和聚脂树脂材料(smc)或不锈钢，不需喷涂，箱体厚度采用1.5mm不锈钢板，箱门厚度不超过2mm不锈钢板，焊接应牢固、***，焊缝无夹渣、咬边、气孔、夹渣等现象。箱体外观平整均匀、无明显缺陷。薄弱位置应增加加强筋，箱壳应有足够的机械强度，在起吊、运输、安装中不得变形或损伤。
电缆分支箱的安装使用：目前我国生产户外电缆分支箱的品种繁多，有低压、高压、柜式、落地式等因此，电缆分支箱的安装施工就变得十分重要。电缆分支箱与电缆接头安装连接过程的操作方法是否正确，电缆头安装工艺是否熟悉，电缆分支箱内部组件与电缆接头部件组合的先后次序，是否按照厂家配套提供安装规范说明书进行操作等等，都将直接影响电缆分支箱的和正常运行。电缆分支箱在运行前，必须检查各分支电缆的接地线是否与箱体的接地端子连接紧固。同时，线盘箱体外壳必须与地网直接连接或有明显的接地点、电缆分支箱安装完工后，必须按照有关规定的试验标准和条件对电缆的组件一起进行试验。
