扎啤桶码垛生产线立柱垛码机 山东码垛机器人

山东本森智能装备

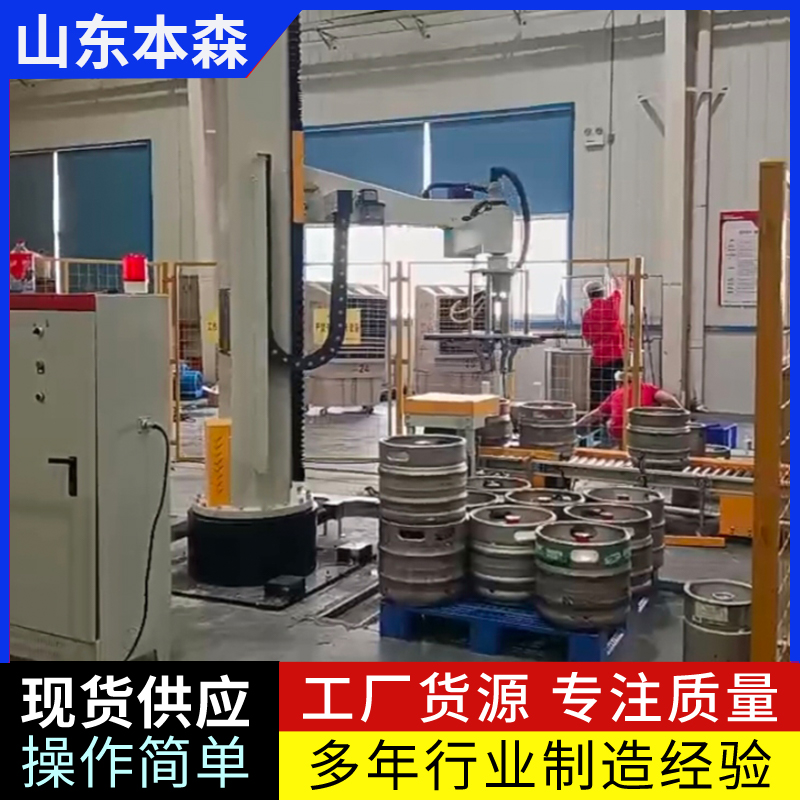

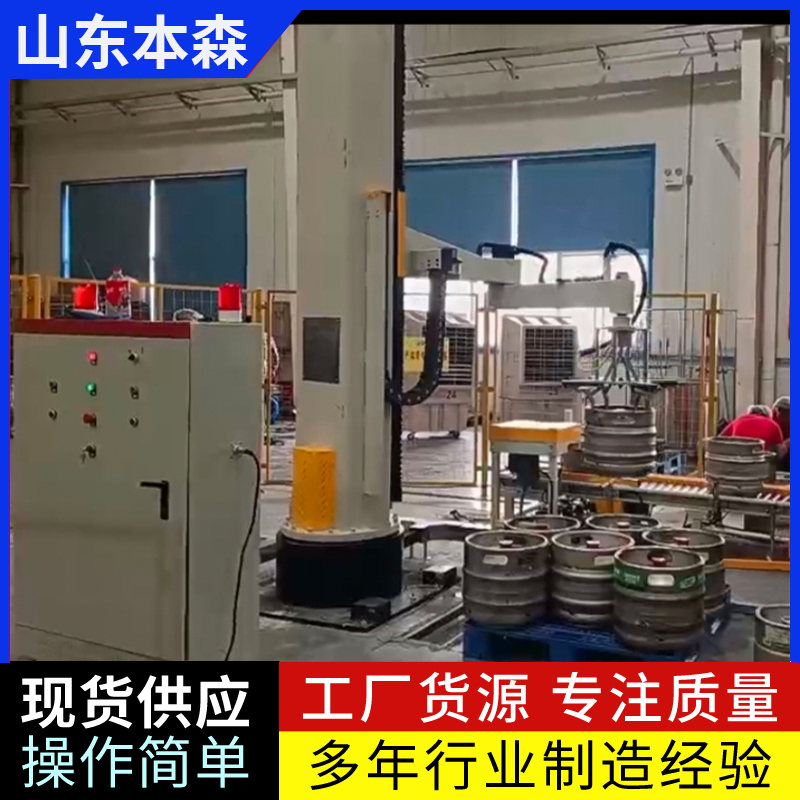

扎啤桶码垛生产线立柱垛码机是专为桶装物料（如扎啤桶）设计的高效自动化设备，通过立柱支撑、多关节机械臂及高精度控制系统，实现桶的精准抓取、搬运和堆叠，具有高效、精准、节省空间、适应性强及维护简便等优势，可显著提升扎啤桶码垛效率和质量，广泛应用于啤酒生产、物流仓储及化工行业。

一、扎啤桶码垛生产线立柱垛码机的核心结构与工作原理

1.立柱支撑结构

·机械臂围绕稳固的垂直立柱运动，为设备提供稳定支撑，同时减少横向空间占用，适合生产线布局紧凑的场景。

·结构紧凑，占地面积小，可优化仓库利用率，尤其适用于中小型生产线或空间有限的车间。

2.多关节机械臂设计

·采用4轴或6轴设计，实现灵活的旋转、伸缩和抓取动作，适应不同高度和位置的扎啤桶。

·重复定位精度达0.1mm，确保码垛整齐稳定，避免桶体倾倒或破损。

3.高精度控制系统

·内置先进控制系统，支持点位到点位的直线插补运动，使机械臂动作平滑流畅。

·通过示教器可预设垛型、层数和排列方式（如矩阵式、交错式），操作灵活，适应多样化生产需求。

4.抓取装置与负载能力

·末端配备真空吸盘或机械抓手，可根据桶体材质（如塑料、金属）和表面特性选择合适抓取方式。

·负载能力通常为100-200公斤，可兼容20L、50L等不同规格的扎啤桶。

二、扎啤桶码垛生产线立柱垛码机在扎啤桶生产线中的应用流程

1.物料定位

     扎啤桶通过输送带传送至码垛区，传感器检测位置并触发机器人动作。

2.抓取与搬运

     真空吸盘吸附桶身表面（或机械抓手夹紧桶体），机械臂按预设路径将桶搬运至托盘上方。

3.码放与成型

     机器人根据程序设定的层数和排列方式逐层堆叠，完成后托盘由叉车或输送线移出。

4.效率与速度

     码垛速度可达每小时300-600次，远高于人工码垛，显著提升生产效率。

三、扎啤桶码垛生产线立柱垛码机的核心优势

1.高效性

     连续、快速完成抓取、搬运和堆叠任务，适应高速生产线需求，单线产能可提升50%以上。

2.精准性

     高精度控制系统和传感器确保机械臂运动稳定性，垛型整齐度提高，运输过程中桶体倾倒率降至0.5%以下。

3.适应性强

     可适配不同尺寸的托盘和桶型，通过更换抓手或调整程序快速切换产品（如精酿啤酒小桶与工业啤酒大桶）。

4.节省空间与成本

     立柱式设计占地面积小，适合中小型生产线；模块化结构便于维护，降低长期使用成本。

5.安全性与稳定性

     全伺服驱动系统配合精密减速机，运行平稳；配备光栅、急停按钮等安全装置，避免人员误入造成碰撞。

四、扎啤桶码垛生产线立柱垛码机行业应用案例与效果

·  某知名啤酒企业案例

·引入立柱码垛机后，码垛环节人工减少80%，单线产能从每小时400桶提升至600桶。

·每年节省人工成本约50万元，设备投资回收期仅1.5年。

·垛型整齐度显著提高，运输损耗降低，产品市场竞争力增强。

五、扎啤桶码垛生产线立柱垛码机选型与定制建议

1.负载与速度匹配

·根据生产线产能需求选择合适型号，高产能线需选择速度≥500次/小时的机型，并配置双抓手以提高效率。

2.抓取方式选择

·真空吸盘：适合表面光滑的塑料桶或金属桶，吸附力强且不易损伤桶身。

·机械抓手：适用于重型桶或表面粗糙的桶型，通过夹紧力实现稳定抓取。

3.安全与数据集成

·配备安全防护装置（如光栅、急停按钮），确保人员与设备安全。

·与工厂MES系统对接，实现生产数据实时监控和追溯，提升管理效率。
