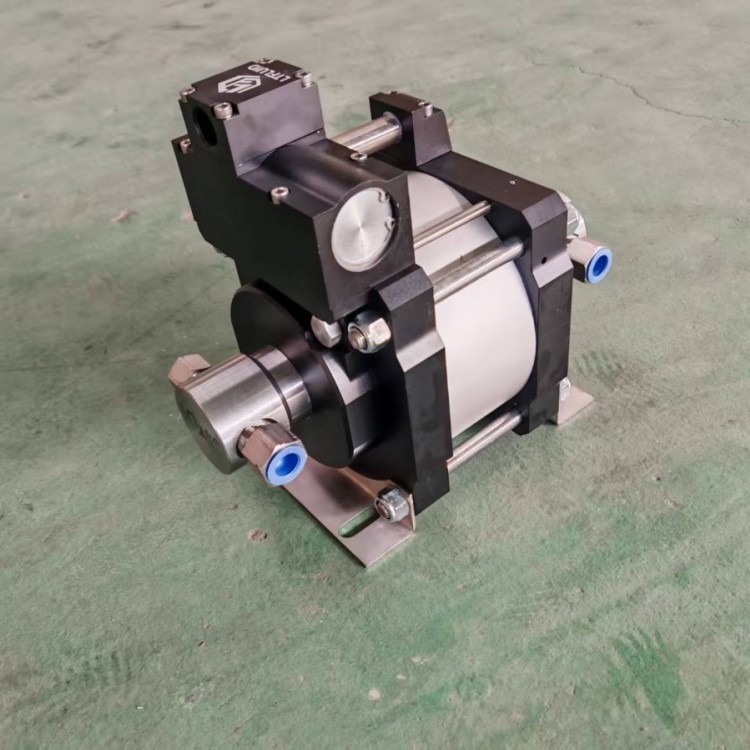

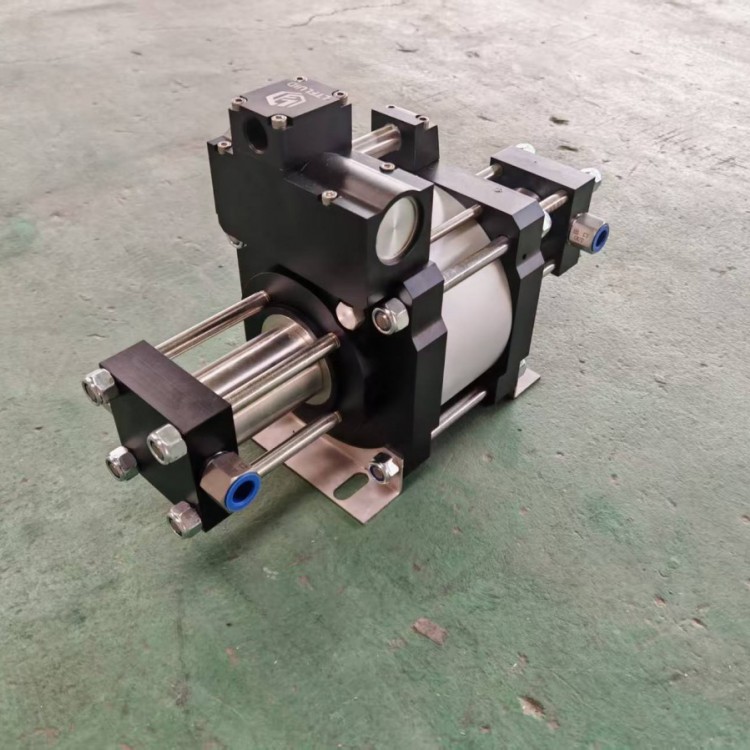

气动液体增压泵LTGD系列

气动液压泵LTGD系列

气动液压泵应用范围广泛，可以充水、充油、填充化学介质，广泛用于试压、爆破、高压注射等领域，采用3-8bar压缩空气驱动，输出压力可调，自动保压补压，最高输出压力可达400MPa，可用于防爆领域。

工作原理

气动液压泵工作原理类似于压力增压器，对大径空气驱动活塞施加一个很低的压力，当此压力作用于一个小面积活塞上时，产生一个高压。通过一个二位五通气控换向阀，增压泵能够实现连续运行。由单向阀控制的高压柱塞不断的将液体排出，增压泵的出口压力大小与空气驱动压力有关。当驱动部分和输出液体部分之间的压力达到平衡时，增压泵会停止运行，不再消耗空气。输出液压=增压比×驱动气压。通过一个简单气体减压阀可以设定出口压力。

当出口压力升高时，泵会减速运行，并对差动活塞产生一定的阻力，当力平衡时，泵会自动停止运行。当出口压力降低或驱动气压增大时，泵会自动启运运行。

此系列泵为双作用泵，驱动缸径160mm，采用3-8bar压缩空气驱动，输出压力可调，自动保压补压，广泛用于试压、爆破、高压注射等领域

*增压比为驱动活塞面积/液压柱塞面积

*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)

*流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量

*液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力
