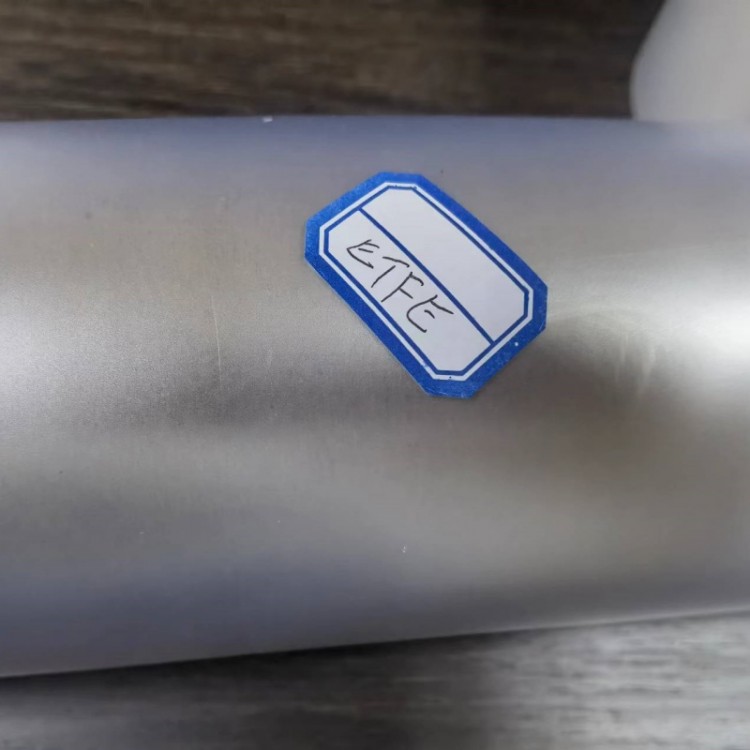

卡蓓特ETFE离型膜

ETFE离型膜

一、核心技术特性：精准适配半导体工艺需求

ETFE半导体离型膜通过多层共挤技术，将ETFE树脂与交联剂、抗氧剂等功能助剂复合，形成兼具耐磨、防静电与高离型性能的薄膜。其关键技术参数如下：

• 厚度与尺寸：厚度范围0.025mm至0.25mm，宽度可达1250mm或140mm，支持超薄化封装需求。

• 透光性与光学性能：透光率≥90%，紫外线透过率高，可通过表面处理调节至50%，满足精密光学检测需求。

• 耐温性与化学稳定性：短期耐温200℃，长期使用温度-200℃至150℃，耐受酸、碱、有机溶剂侵蚀。

• 机械性能：断裂伸长率>400%，高挠曲模量与抗冲击强度，适应复杂曲面或柔性器件封装。

• 离型性能：低表面张力设计确保剥离后无残留，剥离力降低30%以上，显著提升生产良率。

二、应用场景：贯穿半导体制造关键环节

1. 芯片封装核心应用

• 离型保护：在热压封装过程中，ETFE膜作为缓冲层均匀传递压力，避免芯片裂纹，同时防止环氧树脂溢流。

• 模具防护：降低模具与封装材料间的剥离力，减少溢胶、表面损伤等缺陷，提升封装精度。

• 晶圆级工艺：覆盖切割、研磨后的晶圆表面，防止机械划伤或化学污染；吸附光刻胶前晶圆背面灰尘，避免光刻缺陷。

2. 先进封装与柔性电子

• 3D封装与异构集成：支持纳米级厚度芯片的转移，适配折叠屏、可穿戴设备等柔性器件制造。

• 高温工艺适配：在CPU/GPU封装中保护金线键合区域，防止湿气渗透导致腐蚀。

3. LED与光学器件封装

• 提供高透光率与耐候性，保护LED芯片免受环境损害，延长使用寿命
