直通式电动滤水器

　　一、LSQ型反冲洗滤水器：

　　滤水器在电站、化工、印染、造纸等行业供用水管边上，由于从江河、湖海中取水的来源不同，所以在水中存在着多种多样的杂质，如工业废弃物、浮草、鱼虾、田螺等。有时，在进入供用水系统的管边前，都采用简单的栅栏过滤，条件比较好的或用一次滤网进行处理，但处理后的水中仍存在着一些体积较小的杂质。当它们在供用水系统中聚积到一定程度而不清除时，将导致通流面积减小，最终产生堵塞，严重时造成停机，对安全运行构成极大威胁。鉴于经济、方便、维修等诸多因素，我公司设计和制造的新型反冲式工业滤水器系列产品，可满足用户要求，彻底解决上述问题.

　　1、主要技术参数

　　(1)、工作压力≤0.6MPa

　　(2)、滤网孔径φ3～φ8mm

　　(3)、额定流量下的阻力≤0.05MPa

　　2、结构与使用说明：

　　(1)、本系列滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成（见图）。一般水质为淡水型的，滤网和内部主要部件为普通不锈钢材质，若为海水或具有强酸碱型的，则采用特殊不锈钢材质。

　　(2)、滤水器入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水杂质能过网芯时，由于体积大于网芯孔，而被截留在网芯上，当聚集到一定数量时，即造成进、出水口之间有一定压力差，这时，可转动网芯进行轮次自动反冲洗，杂质就会从排污口自行排出，如此往复循环，用户可根据水中杂质多少、而定时、定期自动反冲排污。

　　3、使用范围：

　　(3)安装在电站、化工、印染、造纸等多种行业的DN500以下供用水管边上属于替代二次滤网的小型滤水器，可任意选定粘度，具有体积小，造价低，过滤流量大等诸多优点；特别适用于母管制供用水的分支管道上，从而具有二次滤网所不及的优点。一般情况下，不须增加动力源，只需采用手动，手柄按产品所标定的位置依次转动，滤水器内部的几个过滤室即可逐一清洗，从而达到自动反冲

　　(4)型号说明：

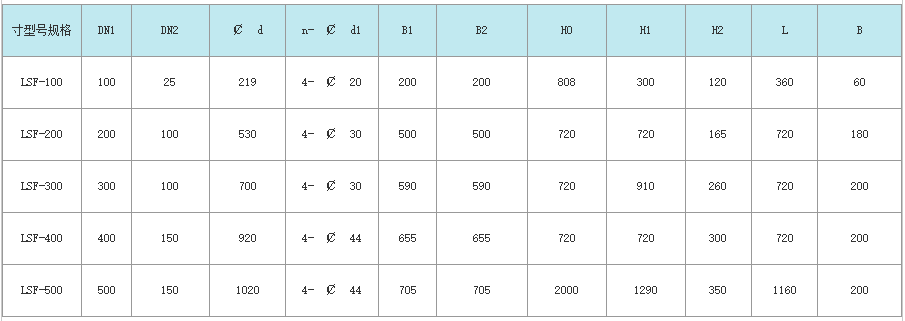

　　5、LSF型选型表：

　　二、LSG型管道直连式滤水器：

　　LSG型系列滤水器结构如图所示，过滤面积为流通面积的2.5-3倍，在环形不锈钢板上包含有许多小孔，主回路为双层结构，反冲洗回路为单层结构，能够达到很高的强度，全部采用不锈钢制造，其结构合理，性能可靠，经久耐用，其滤芯更换也非常方便。订货时需注明是主回路，还是旁路（即反冲洗）。

　　1、技术规范：     2、型号说明：

　　(1)公称通经DN25、40、50、65、80、100、125

　　(2)公称压力PN≤1.6MPa

　　(3)适用介质：水、油等

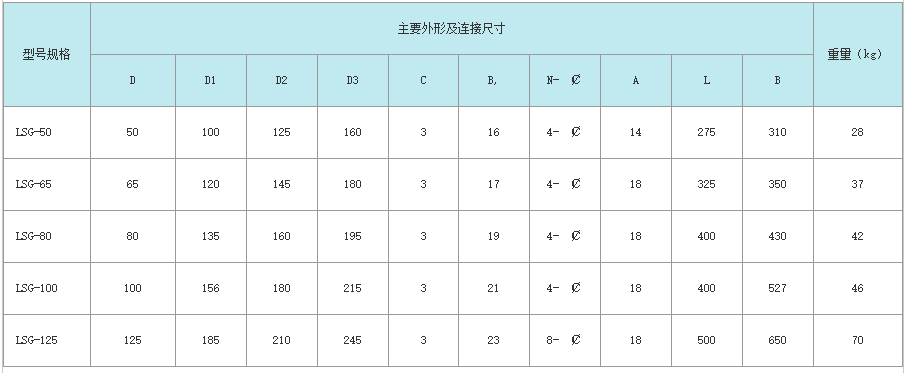

　　3、选型表：

　　LSG-P型号

　　三、LSD型直通式滤水器：

　　1、用途：

　　LSD型直通式滤水器适用于凝结泵、给水泵工业水泵，闭式水泵系统介质过滤之用，也可以作为管边滤网之用，对管边中的机械杂物，悬浮物等起过滤作用，并能根据压差大小对滤网清洗，保持滤网清洁，该型泵进口滤网的通流倍率较大

　　2、主要技术参数：

　　(1)设计压力0.4MPa、0.6MPa

　　(2)滤网孔径φ3～φ8mm

　　(3)水阻≤0.05MPa

　　(4)通流倍率4.5倍

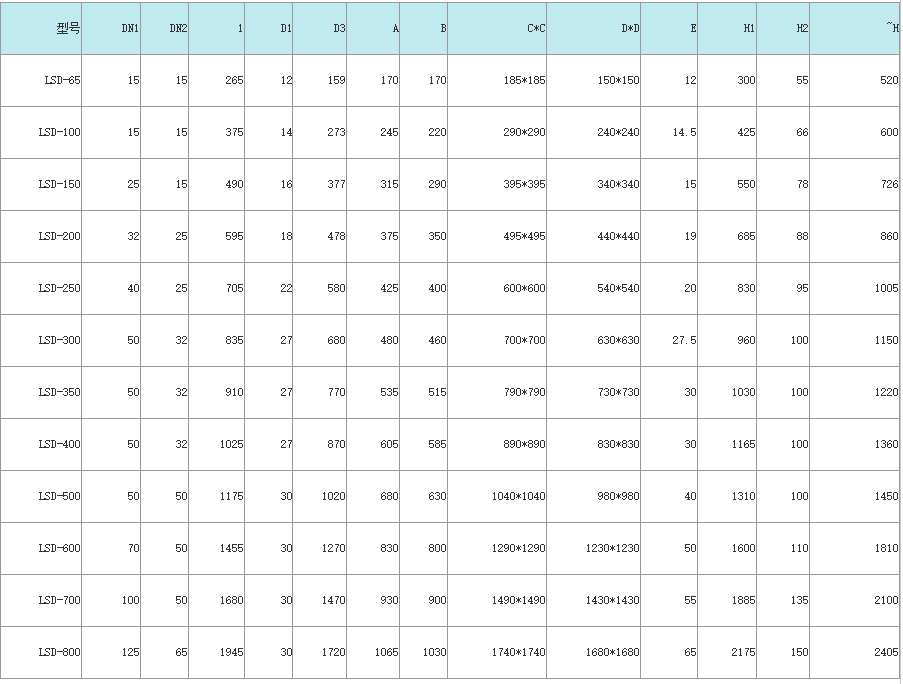

　　3、选型表：

　　四、LSZ型立式自动滤水器：

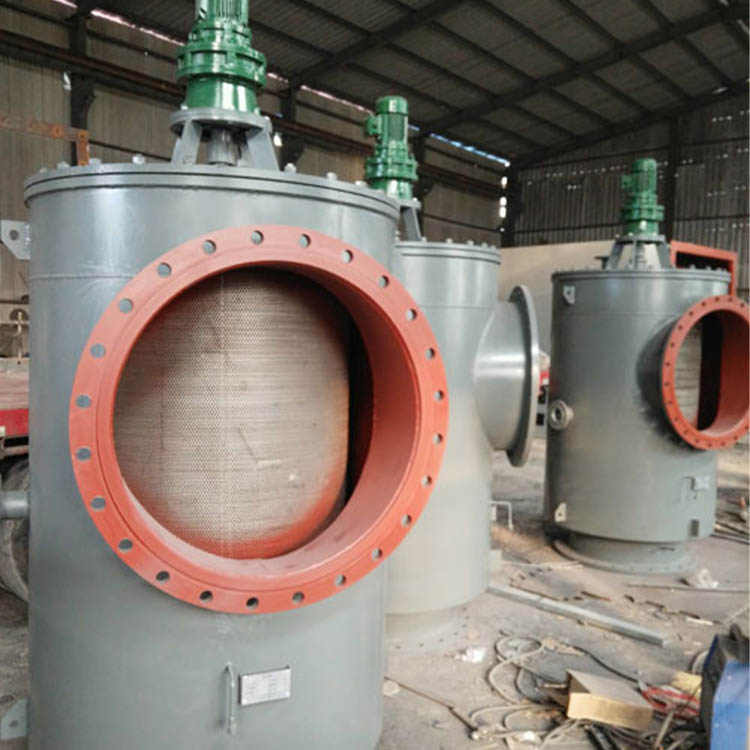

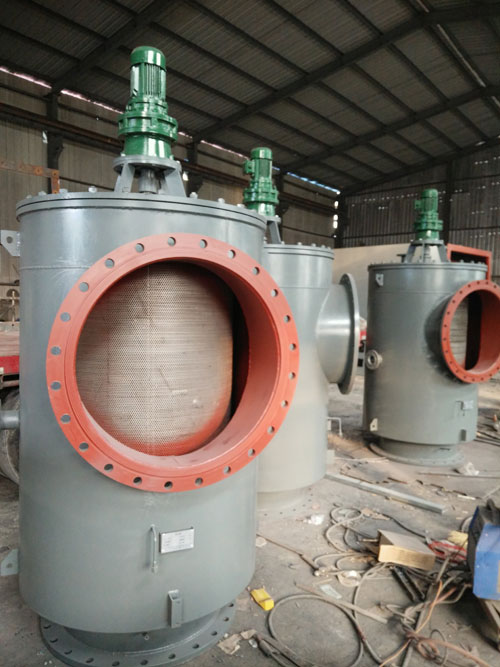

　　LSZ型立式自动清洗滤水器能对水中杂草、塑料薄膜、纸布屑、悬浮物等进行过滤作用，并能根据各地水质情况对滤网实行自动地连续或间断清洗，保持网面经常清洁，正是目前我国先进的水过滤设备之一，适用于各种水过滤场合

　　1、主要技术参数

　　(1)工作压力～0.6MPa

　　(2)滤网孔径φ3～8mm

　　(3)额定流量下的阻力≤0.05MPa

　　2、  结构说明

　　(1)传动机构采用双级摆线针轮减速机，滤水器转动灵活，控制系统采用PLD程控，对滤水器实行自动程序或间歇性反冲洗。

　　(2)滤网网芯底部与支板上密封由原来的橡胶皮改为硬密封，能做到>2mm的杂物不从底部流到出口端，确保滤网的过滤能力。

　　(3)考虑到某些条件下水中含沙量大，上承轴座采用双重密封式，水侧为防泥沙密封，采用2道骨架密封圈，防止泥沙进入轴套磨损转轴，外侧采用4道填料式密封。

　　(4)轴座, 处试设, 防溢流管, ，做到无泄漏，文明生产。

　　(5)上、下轴套均为可, 拆, 卸式，无需进行筒体解体即可方便更换

　　3、型号说明：
