电动滤水器

　　LSQ型手动旋转反冲洗式工业滤水器

　　————手动反冲式工业滤水器

　　在电站、化工、印染、造纸等行业的供用水管道上,由于从江、河、湖、海中取水的来源不同,所以在水中存在着各种各样的杂质。如：工业废弃物、浮草、鱼虾、田螺等。

　　有时在供水系统的管道前,都采用一次滤网进行处理。但处理后的水质中仍存在着一些体积较小的杂物,如：小颗粒状的悬浮物、田螺等。当它们在供用水系统中聚集到一定程度而不清除时,将导致通流面积减少,最终导致堵塞,严重时造成停机;尤其对安全运行构成极大威胁。所以在大管径的管道上设置二次滤网,在小管径的管道上设置工业滤水器是很有必要的。

　　鉴于经济、方便和维修以及空间安装位置等多方面因素,新型LS型手动旋转反冲洗式工业滤水器系列产品的特点就是满足用户要求,彻底解决上述问题。

　　LSQ型手动旋转反冲洗式工业滤水器安装在供用水管道上,具有结构简单,空间占位小,造价低,过滤流量大,精度高(过滤精度可由用户自己选定,通常为Ø2～Ø7mm)等诸多优点,特别适用于母管制供用水的支管道上,从而具有反冲洗式二次滤网和二次滤网所不及的优点。

　　二、LSQ型手动旋转反冲洗式结构简介和使用说明:

　　1、本系列滤水器由：①转动轴②定位杆③壳体④滤芯⑤进水口⑥出水口⑦排污口等组成。

　　一般水质为淡水型的,滤水器的滤网和内部主要部件为不锈钢材质,若为海水或具有强酸碱型的建议接触介质的部件采用特殊不锈钢材质。

　　2、工业滤水器与管道系统连接后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水中杂质通过网芯时, 由于体积大于网芯孔,而被截留在网芯上,当聚集到一定数量时,即造成进水口和出水口有一定差压,这时可转动网芯进行轮次反冲洗,杂质将会从排污口自行排出。

　　三、LSQ型手动旋转反冲洗式工业滤水器应用范围:

　　本产品主要适用于Dg500mm以下的管道,属替代二次滤网的小型滤水器,可任意选用精度,一般采用手动,手柄按产品上所标的定点位置依次转动,滤水器内部的几个过滤室即可逐一清洗,从而达到自动反冲过滤水中杂质的目的。

　　四、LSQ型手动旋转反冲洗式工业滤水器定货须知和规格说明:

　　1. 根据水质给出过滤的精度要求(范围在孔径2～Ø7mm之间选用)。

　　2. 告知流量、压力及管道的通径和壁厚,材质等参数,以便本厂设计制造所需产品型式。

　　3. 确定滤水器安装位置和安装型式(如:高进低出式,斜插式,侧进中出式等)。

　　4. Dg300以下管道均为LSQ型手动旋转反冲洗式工业滤水器,Dg350以上管道根据需要也可采用LSD型电动旋转反冲洗式工业滤水器。

　　五、全自动滤水器

　　新型全自动反冲洗式工业滤水器具有如下优点:

　　1:自动反冲式滤水器外型尺寸小，便于现场的布置和安装。

　　2:新型全自动反冲式滤水器网板采用不锈钢冲孔板,可以设置最大流量的过流面积，有效减少滤网水阻，运行可靠,大大延长了滤网的使用寿命。

　　3: 新型全自动反冲式滤水器滤网采用Ø1-6mm不锈钢冲孔板，网芯能承受150 kPa的差压，而不变形、不损坏。耐腐蚀、表面光洁、不结垢的等特点,是我公司专利产品。

　　4控制系统靠PLC控制,压差达到设定值时差压控制器把信号反回PLC，PLC指令打开电动排污阀,同时启动反冲洗滤网，当压差恢复到设计质零时、电动滤网及电动排污阀将自动关闭。

　　5:可以设置连续过滤，也可没置在线运行自动化。

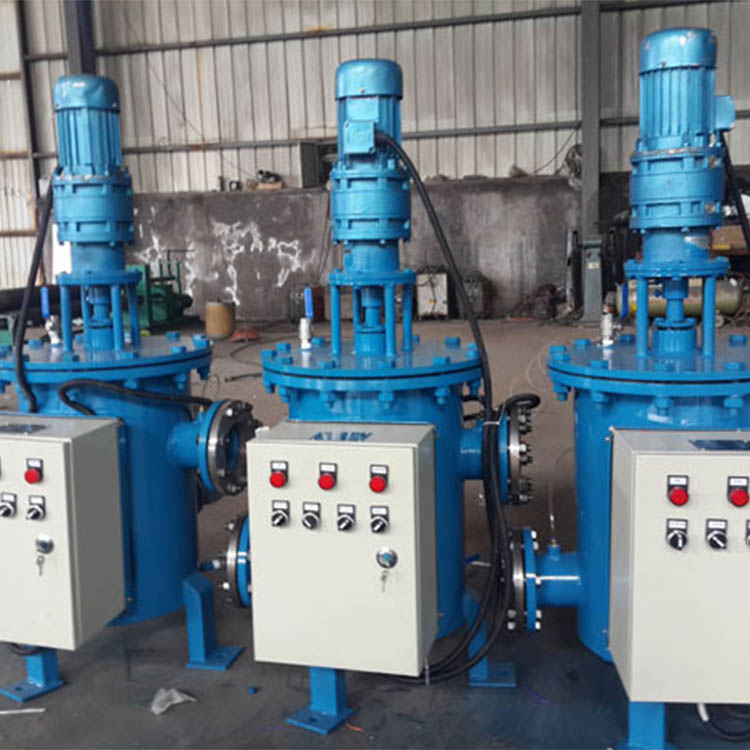

　　新型全自动反冲洗式工业滤水器结构简介和运行说明:

　　新型全自动滤水器是由①转动轴②减速机③支架壳体④网芯⑤进,出水口⑥电动排污阀⑦电器控制箱 组成。

　　水质为淡水型的，滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用316L。

　　新型全自动反冲洗式工业滤水器的压差排污和定时排污设置：

　　1. 压差排污:当杂质聚积到一定数量时，利用冷却水进出水管之间差压信号来反冲洗排污，压差变送器信号反馈给控制信号，控制机构启动电动排污阀、减速机将以每分钟3-6转的转速运转,全自动工业滤水器设置内置排污槽，当电动排污阀打开时，排污槽处于负压状态，水流对附在网芯外侧壁上的杂质污物反向冲洗，悬浮物及杂质进入排污槽经过排污阀门排出。

　　2. 用户如需要设置定时排污,时间可设置在0-9999小时内清洗排污,在设置的时间内启动电动排污阀及反冲洗滤网。可根据用户要求设置手动启动和关闭按钮,进行调控检验使用系统操作模式。　

　　新型全自动反冲洗式工业滤水器规格型号：

　　新型全自动反冲洗式工业滤水器。安装形式分为低进高出式，斜插式，高进低出式，侧进中出式，水平进出式等。其结构均为滤网式，过滤精度可根据用户要求制作，在滤网孔径1mm-6mm之间选用。

　六、订购旋转反冲洗滤水器请提供以下参数：

　　1.过滤介质

　　2.进出水管接口管径

　　3.过滤网孔直径

　　4.流 量____t/h

　　5.压力、温度

　　6.安装要求及制动方式
