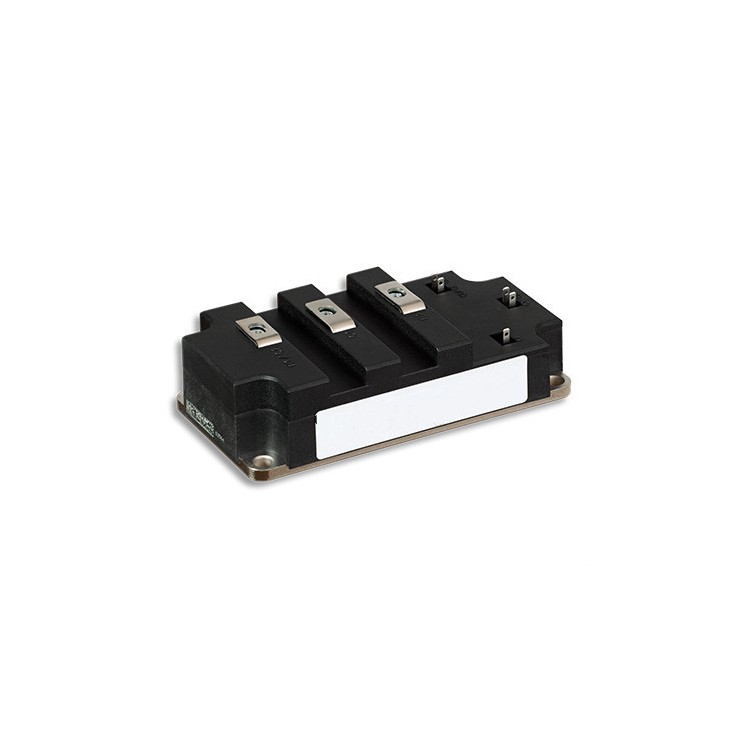

ABB 5SNA 1200G330100 高压IGBT模块技术规格
1. 核心参数
| 参数类别 | 规格说明 |
|----------|----------|
| 型号 | 5SNA 1200G330100 |
| 系列 | ABB 5SNA系列（工业级增强型） |
| 类型 | NPT型高压IGBT模块 |
| 电压等级 | 3300V (V<sub>CES</sub>) |
| 额定电流 | 1200A (I<sub>C</sub> @25°C) |
| 封装类型 | G-Package（优化散热设计） |
| 拓扑结构 | 单管IGBT+反并联二极管 |
2. 关键性能指标
电气特性：
- V<sub>CE(sat)</sub>：1.95V @1200A（T<sub>j</sub>=125°C）
- 开关损耗：
- E<sub>on</sub>：135mJ
- E<sub>off</sub>：90mJ
（测试条件：V<sub>DC</sub>=1800V, I<sub>C</sub>=1200A, T<sub>j</sub>=125°C）
- 短路耐受能力：12μs（t<sub>sc</sub>）
热特性：
- R<sub>th(j-c)</sub>：0.022°C/W
- 冷却方式：双面水冷（流量≥15L/min）
- 结温范围：-40°C ~ +150°C
3. 机械规格
- 安装方式：
- M8螺栓固定（扭矩：8Nm）
- 接触压力：15±1kN
- 重量：2.2kg
- 绝缘耐压：
- 端子间：6500V AC/1min
- 基板-散热器：4500V AC/1min
4. 典型应用
- 重型工业驱动：
- 轧钢机主传动（功率范围：8-15MW）
- 矿山提升机
- 能源装备：
- 10MW级风电变流器
- 固态变压器
- 特种车辆：
- 电动矿卡驱动系统
5. 技术特点
G-Package创新设计：
- 专利散热结构（热阻降低15%）
- 增强型机械应力分布
- 集成：
- 温度传感器（±1°C精度）
- 电流检测接口
芯片技术：
- 第6代NPT IGBT芯片
- 载流子存储效应优化
- 短路能力提升30%
6. 可靠性数据
| 测试项目 | 标准 | 结果 |
|---------|------|------|
| 功率循环 | IEC 60747-9 | 35,000次（ΔT<sub>j</sub>=70K） |
| 热冲击 | -55°C~150°C | 3,000次 |
| 振动测试 | IEC 60068-2-6 | 10g/200h |
7. 配套方案
驱动系统：
- 推荐：ABB DPG-G6专用驱动
- 保护功能：
- 实时结温估算
- dv/dt动态控制
- 短路分级保护
散热系统：
- 参数要求：
- 冷却液：50%乙二醇溶液
- 流量：15L/min（ΔP<0.25bar）
- 热阻：≤0.008K/W
8. 订购信息
- 包装规格：
- 防震防潮包装（1pc/箱）
- 运输温度范围：-40°C~+85°C
- 质保条款：
- 标准工业应用：4年/40,000小时
- 严苛环境应用：需单独协商
- 认证：
- UL认证 E322398
- DNV-GL认证（海上应用）
- CE/ROHS/REACH
9. 应用指南
1. 系统集成要点：
- 直流母线杂散电感<50nH
- 驱动信号延迟偏差<15ns
- 冷却液pH值控制（6.5-8.5）
2. 维护计划：
- 每1000运行小时：
- 检查机械紧固状态
- 清洗冷却通道
- 校验温度传感器
3. 智能监测：
- 推荐配置：
- 在线健康监测系统
- 数字孪生模型
10. 技术支持
- 设计服务：
- 提供：
- 多物理场仿真模型
- EMC设计指南
- 机械应力分析报告
- 失效分析：
- 可提供：
- 电镜扫描（SEM）
- 材料成分分析（EDS）
- 定制选项：
- 三防涂层（防盐雾/防硫化）
- 镀金端子（高可靠性应用）
---
备注：
1. 该型号相比标准5SNA系列：
- 功率密度提升20%
- 使用寿命延长30%
2. 典型应用案例：
- 某钢铁厂5500mm轧机主传动（12模块并联）
- 10MW海上风电变流器（4模块串联）
3. 文档下载：
- 访问ABB官网搜索"5SNA 1200G330100"获取：
- 数据手册（5SYA2101-03）
- 安装规范（5SYA2102-01）
（技术参数基于ABB 2023年型式试验报告，实际性能可能因应用条件不同而有所差异）
