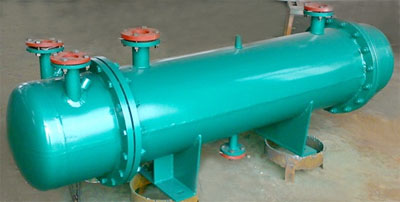

余汽回收装置

　　一、   用途及技术特点

　　1、 用途：

　　目前各个火力发电厂、化工、冶金等单位在热力循环利用被忽略，许多蒸汽排出造成大量能源浪费，同时在排气过程中会产生大量的噪声污染了周围的环境，我公司设计了一种新型的锅炉排汽收能装置，本设备主要用途是针对各单位的锅炉排气及发电厂除氧器排出的高温余气进行冷却回收，同时加热冷却水，使其循环再利用，同时消除了排气的噪音，优化环境。尤其是对电厂除氧器排气回收循环利用，可以节省一部分加热蒸汽，冷却水除盐水在収能器和蒸汽接触后可提高水温，为除氧器能够达到最佳的除氧效果起了一定的作用。
　　2、 技术特点：

　　1、换热效果高、传热性能强，回收率可达≤99%。
　　2、设计新颖、结构简单、无故障率运行。
　　3、运行稳定、安全可靠、冷却水易于回收。
　　4、使不凝结气体经收能器再次分离排出，可降低管道腐蚀、延长设备及管道的使用寿命
　　5、消除了噪音、优化环境。
　　6、可替代高压除氧器排汽消音器

　　二、   结构：

　　排气收能器结构主要有几个部位组成：本体 、冷却水进水口、排汽接口、高效旋射流雾化喷嘴群、消音孔板、填料层、蒸汽分配器、排水管。三、工作原理：
　　从母管引冷却水接入排汽收能器，从进水管室进入收能器，将排汽口接管引入收能器下部进汽口，蒸汽在设备内部经过充分的传质、传热，不凝结气体从上部排汽口排出，凝结后的水与雾化液膜一同向下流动，从出水口流出。
本新型的排汽收能器与普通的余汽回收装置不同，它是将雾化、淋水盘、液膜三种传热方式设为一体，因此有很高的效率，它不仅有很大的吸热功能，而且对不凝结气体具有很强的解析能力。将普通的淋水式改为强力雾化降膜形成膜群，增大了换热面积，使液膜强力卷吸大量蒸汽，增加了传热性能。

　　四、 产品示意图及系统流程图

　　1、产品示意图

　　1、  汽水分离器2、雾化装置3、外壳体4、水蓖层5、消音孔板6、换热填料7、蒸汽分配室8、液位计10、安装支座11、压力表接口

　　a、 排汽口  b、冷却水进口c、平衡管  d、排汽进口  e、出水口
　　2、系统流程图

　　五、安装注意事项及订货须知
　　排气收能器可以安装在工作平台上，也可以安装在水平地面上。在安装时，各管道的连接一定要严密无泄漏，并在设备外表面加60mm保温层。

　　订货时需提供以下参数
　　1、排汽口通径
　　2、排汽出力、压力、温度。
　　3、冷却水温度
　　4、要求的出水温度
