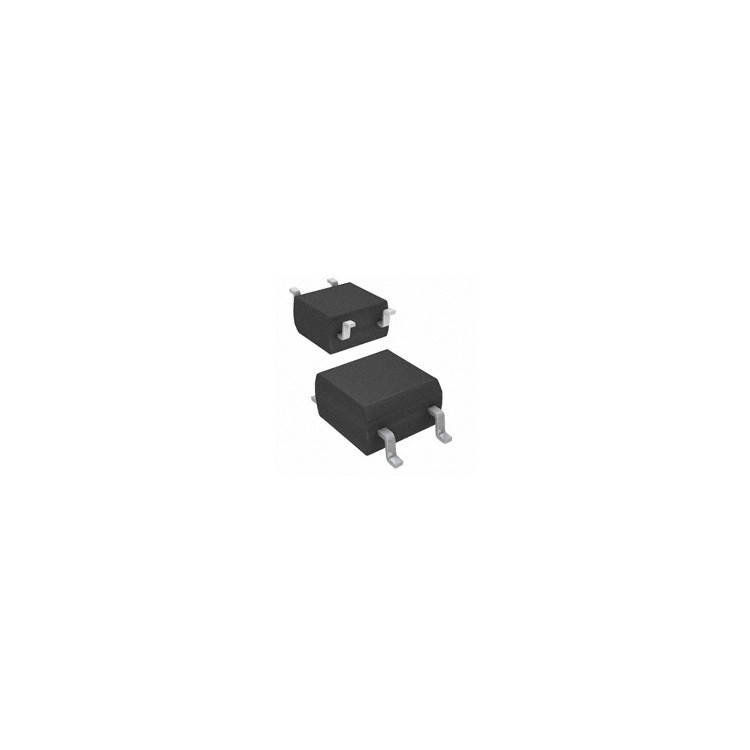

ACPL-M46T

 ACPL-M46T 高速光耦隔离IGBT驱动器详情

ACPL-M46T 是 Broadcom（博通） 推出的 高可靠性光耦隔离IGBT驱动器，专为 工业电机控制、新能源逆变器和高压电源系统 设计，具有 高共模抑制、快速响应和强驱动能力 等特性。以下是其核心信息：

---

 1. 关键特性

| 参数               | 规格                                                                 |

|------------------------|-------------------------------------------------------------------------|

| 隔离电压           | 5,000 Vrms（UL 1577/IEC 60747-5-5认证）                                |

| 输入特性           | - 输入电流：5 mA（典型）<br>- 兼容TTL/CMOS电平（2.7~5.5 V）            |

| 输出驱动能力       | ±4.0 A峰值电流（可直接驱动1200V IGBT模块）                             |

| 开关速度           | - 传播延迟：100 ns（典型）<br>- 共模抑制比（CMR）：±50 kV/μs           |

| 工作温度           | -40°C ~ +125°C（工业/汽车级）                                          |

| 封装               | SO-16（宽体封装，增强散热）                                            |

---

 2. 典型应用

- 工业变频器：驱动IGBT/SiC模块（如三菱、英飞凌系列）

- 新能源系统：光伏逆变器、车载充电机（OBC）

- 高压电源：UPS、医疗X光机电源

- 汽车电子：电动汽车电机控制器（需AEC-Q100认证型号）

---

 3. 功能框图与保护机制

```plaintext

  ┌───────────────┐       ┌───────────────┐

  │  输入侧        │       │  输出侧        │

  │  (LED+限流电阻)├───────►│  ±4A驱动电路  ├───► IGBT栅极

  └───────────────┘       ├───────────────┤

                            │ UVLO保护      │

                            │ 短路保护      │

                            └───────────────┘

```

- 欠压锁定（UVLO）：防止低电压误触发（阈值典型值12 V）。

- 短路保护：自动限制输出电流，避免器件损坏。

---

 4. 竞品对比

| 型号       | ACPL-M46T    | TLP358（东芝） | HCPL-3120（Avago） |

|----------------|-------------|---------------|-------------------|

| 驱动电流   | ±4.0 A      | ±0.5 A        | ±2.5 A            |

| 隔离电压   | 5 kVrms     | 3.75 kVrms    | 5 kVrms           |

| 传播延迟   | 100 ns      | 400 ns        | 150 ns            |

| 优势       | 超高驱动能力| 低成本         | 平衡性能          |

---

 5. 设计指南

1. 栅极电阻选择：

   - 根据IGBT规格计算Rg（例：1200V/100A IGBT常用Rg=5Ω）。

2. 电源设计：

   - 输出侧VCC需并联 1 μF陶瓷电容 + 10 μF电解电容（紧靠芯片引脚）。

3. PCB布局：

   - 输入/输出地平面完全隔离，最小间距≥8 mm。

---

 6. 开发资源

- [数据手册](https://docs.broadcom.com/doc/ACPL-M46T-DS-001)

- [应用笔记（IGBT驱动设计）](https://www.broadcom.com/products/optocouplers/industrial/gate-drive)

---

 7. 总结

ACPL-M46T 凭借 ±4.0 A驱动电流、100 ns延迟和5 kV隔离，特别适合：

- 大功率IGBT驱动（如150 kW以上变频器）

- 高频开关系统（如SiC MOSFET应用）

注意事项：

- 高温环境下需保证散热（SO-16封装热阻θJA=50°C/W）。

- 推荐搭配 快速恢复二极管（如FRED）优化关断性能。

如需样品或选型支持，请联系 Broadcom授权代理商。
