LT3045

 LT3045 超低噪声线性稳压器(LDO)详情

 概述

LT3045 是ADI（原Linear Technology）推出的超低噪声、超高PSRR线性稳压器，采用精密电流源架构，专为对电源噪声敏感的高性能模拟和射频电路设计。

 关键特性

| 参数 | 规格 |

|------|------|

| 输入电压范围 | 1.8V-20V |

| 输出电压范围 | 0V-15V (可调) |

| 输出电流 | 500mA |

| 噪声水平 | 0.8μVRMS (10Hz-100kHz) |

| PSRR | 90dB @1MHz |

| 工作温度 | -40°C至+125°C |

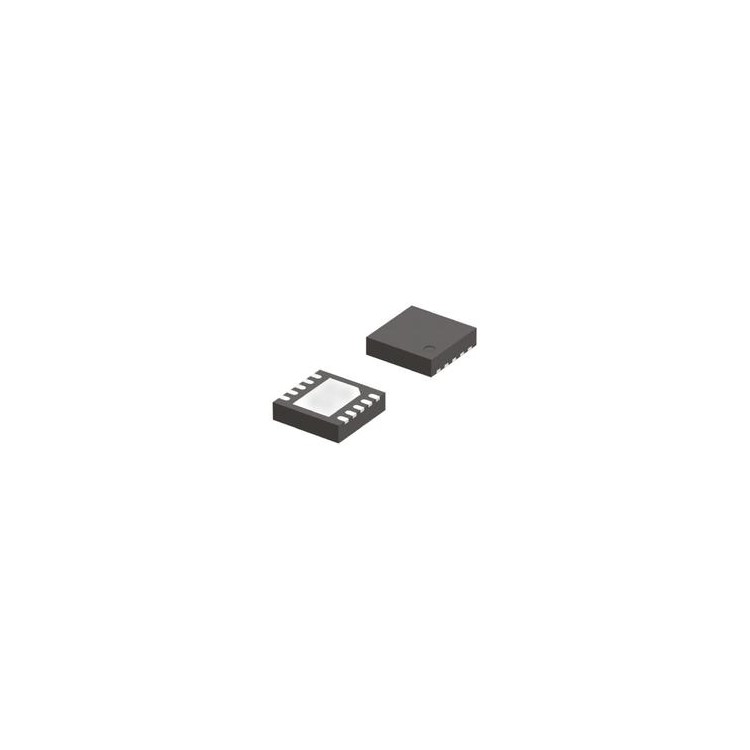

| 封装 | 12-lead DFN (3mm×3mm) |

 核心优势

 1. 超纯净电源

- 超低噪声：比传统LDO低10倍

- 超高PSRR：有效抑制开关电源纹波

- 精密电流基准：<1%初始精度

 2. 独特架构

```

Vin → 精密电流源 → 电压缓冲 → Vout

           ↓

        SET引脚(控制电压)

```

 3. 安全特性

- 过流/过热保护

- 反向电流保护

- 电源轨分离设计

 典型应用

- 高速ADC/DAC供电

- 射频收发器电源

- 精密仪器基准源

- 医疗成像设备

- 低噪声振荡器

 设计指南

 1. 基本电路配置

```

Vin ──┬── LT3045 ── Vout

      │      │

     Cin    Cout(10μF陶瓷)

      │      │

     GND    GND

```

 2. 输出电压设置

```math

V_{OUT} = I_{SET} × R_{SET}

```

(典型ISET=10μA，RSET=100kΩ对应1V输出)

 3. 并联应用

- 多片并联可提升电流能力

- 需匹配SET电阻(<0.1%精度)

 性能对比

| 型号 | 噪声 | PSRR | 关键差异 |

|------|------|------|----------|

| LT3045 | 0.8μVRMS | 90dB | 性能标杆 |

| TPS7A4700 | 4μVRMS | 78dB | 更高电流(1A) |

| ADP7118 | 9μVRMS | 65dB | 经济型方案 |

 开发资源

- DC2450A 演示板

- LTspice仿真模型

- 热设计计算工具

应用笔记：[低噪声设计技巧](https://www.analog.com/cn/design-center/lt3045.html)

---
