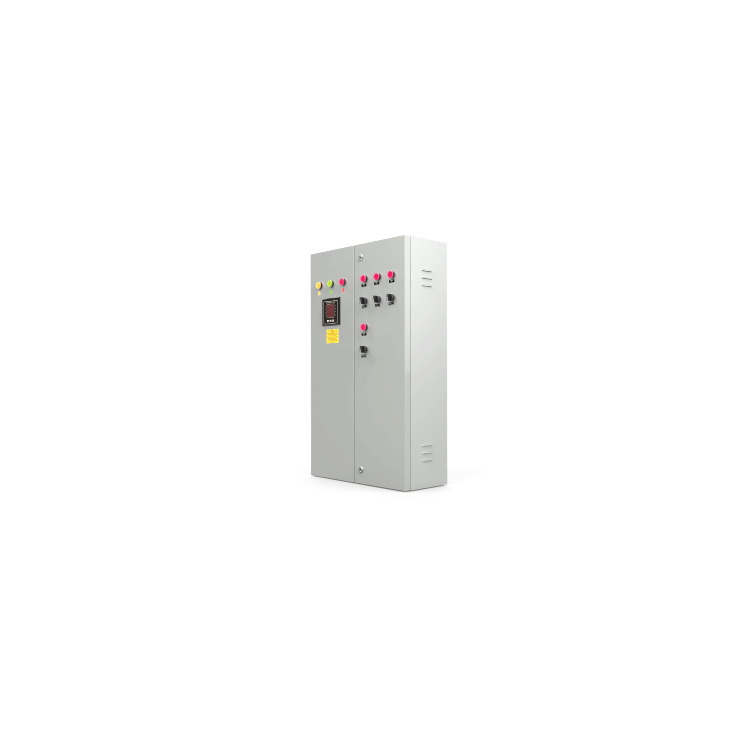

PLC 配电柜 70KW应用型PLC配电箱

LED显示屏行业，配电柜作为核心组件之一，其性能和可靠性直接影响着显示屏的稳定性和使用寿命，由于LED显示屏由大量开关电源供电，屏体启动瞬间电流大，易对电网形成冲击，故对于功率超过10KW的显示屏，应配备LED显示屏专用智能配电柜。

本产品采用户内壳体，总荷载功率70KW，可接21路单相用电设备（如显示屏回路、空调回路、风机回路）；可实现过流、短路等多重保护，可实现手动上断电、PLC上电、关电功能，标配断路器选用德力西产品，接触器选用施耐德产品。PLC供电选用明纬高可靠工业级产品，控制器采用欧姆龙/IPMS/西门子PLC产品。具备RS232\TCP/IP通讯，可接入中控系统进行联控；且配备有烟雾、温度……等传感器接入端口。快速便捷的实现对LED显示系统的外部数据监测，并可通过预置方案进行电柜、LED显示屏超温、烟雾、入侵等报警、通过设定阀值自动智能保护控制，可实现无人值守功能。该系统采用B/S架构可跨多平台使用兼容Windows Linux  安卓 鸿蒙 麒麟……等操作系统。

• 功能特点

1.全系采用两级保护；输入断路器选用塑壳断路器，输出断路器选用微型断路器。

2. 支持PLC远程对电源系统进行实时监控与管理。

3.可选择手动、PLC远程、定时自动控制上、断电。

4.标配过流、短路保护。

5.不同颜色指示灯区分相线进电情况。

6.手动、停止、自动，三档面板控制切换旋钮。

7.关键器件全部采用国际知名品牌元器件制作;线缆全部选用国标铜电缆、所有的线缆全部采用紫铜端子压接，箱内线径均备有20%以上安全余量。

8.市电断电后再来电状态选择，确保设备在来电后的稳定运行。

9.全系标配回路状态检测、电流电压检测，过载保护，欠压、欠流保护、入侵保护、烟雾保护、电柜超温保护，LED屏超温保护、联动保护等多种保护功能。

10. 多通道分步式自动逐级延时上电。

11.支持8组定时任务自动控制管理。

12. 产品均按照国家标准规范设计、制作，壳体设计上进行独特的加固，采用1.2或以上厚度材料钣金喷塑。

13. 全系预置各类预案，联机使用时可以远程监视电柜上电状态，脱机使用可自动实现预案逻辑联动。

14．全系标配带漏电保护的检修插座及照明控制回路。

15.系统可跨多平台使用，兼容Windows Linux  安卓 鸿蒙 麒麟……等操作系统。

• 技术参数

• 用途

指挥中心、会议室、多功能厅、展厅……等空间紧凑的场合，LED显示屏供电。

• 售后服务

1年免费保修，终身技术支持。

• 包装

标准纸箱包装。

• 使用信息

使用前务必仔细阅读产品使用手册。

• 注意事项

本产品内有高压，务必由具备专业电工相关资格的技术人人员进行端接和维护。
