dLSP 501X 数字型分体式注射泵

控制器

dLSP uC

工作模式

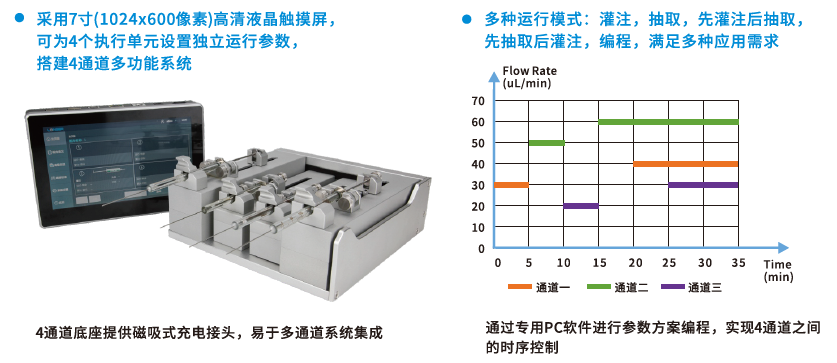

灌注、抽取、先灌注后抽取、先抽取后灌注、编程模式(PC软件实现)

显示方式

7寸彩色液晶屏

操控方式

控制器操控

手动触摸屏操作，同时控制1至4个执行单元按预设参数方案运行

上位机操控

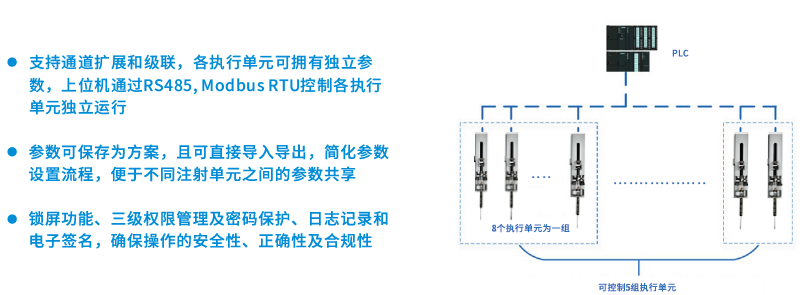

RS485通信控制，Modbus RTU协议，8个执行单元为一组，可同时控制5组执行单元独立运行

较大行程

70mm

行程分辨率

0.095um/微步

0.099um/微步

线速度范围

0.6096um/min-182.88mm/min

0.635um/min-190.5mm/min

线速度调节分辨率

0.6096um/min

0.635um/min

行程控制精度

误差≤±0.35%（行程≥较大行程的30%时）

行程控制重复性精度

0.03% (额定行程)

额定线性推力

15N (推力可设置20%-百分百)

30N (推力可设置20%-百分百)

规格

0.5uL-250uL 可选择内置厂家或自定义

0.5uL-1000uL 可选择内置厂家或自定义

流量校准

针对自定义进行校准，获得流量和液量

参数方案保存和调用

可存储100组参数，且支持参数的导入或导出

编程功能

PC软件，基于工作流的模块化编程：灌注、抽取、延时、循环，每个方案可有16个工作步骤

锁屏功能

防止错误操作

三级权限管理

操作权限分为管理员、技术员和操作员，各用户可设置专属密码

日志记录

完整操作日志记录，可U盘导出

电子签名

符合FDA 21CFR Part11 审计追踪要求

上电状态

上电默认停止状态，可通过通信指令更改为上电继续运行

快进(退)功能

全速灌注或抽取

控制器外形尺寸

187mm*123mm*39mm

控制器重量

0.6kg

执行单元外形尺寸

170mm*35mm*58mm

180mm*45mm*74mm

执行单元重量

0.31kg

0.51kg

适用电源

AC 90V-260V/10W

使用规格(uL)

内径(mm)

参考流量

0.5

0.10

0.0048nL/min-1.435uL/min

0.0050nL/min-1.495uL/min

1

0.15

0.0108nL/min-3.230uL/min

0.0112nL/min-3.365uL/min

2

0.20

0.0191nL/min-5.742uL/min

0.0199nL/min-5.982uL/min

5

0.35

0.0586nL/min-17.586uL/min

0.0611nL/min-18.319uL/min

10

0.50

0.1196nL/min-35.890uL/min

0.1246nL/min-37.386uL/min

25

0.80

0.3063nL/min-91.879uL/min

0.3190nL/min-95.707uL/min

50

1.10

0.5790nL/min-173.709uL/min

0.6032nL/min-180.946uL/min

100

1.46

1.0200nL/min-306.014uL/min

1.0625nL/min-318.765uL/min

250

2.30

2.5315nL/min-759.437uL/min

2.6369nL/min-791.080uL/min

500

3.25

-

5.2651nL/min-1579.543uL/min

1000

4.61

-

10.5936nL/min-3178.092uL/min
