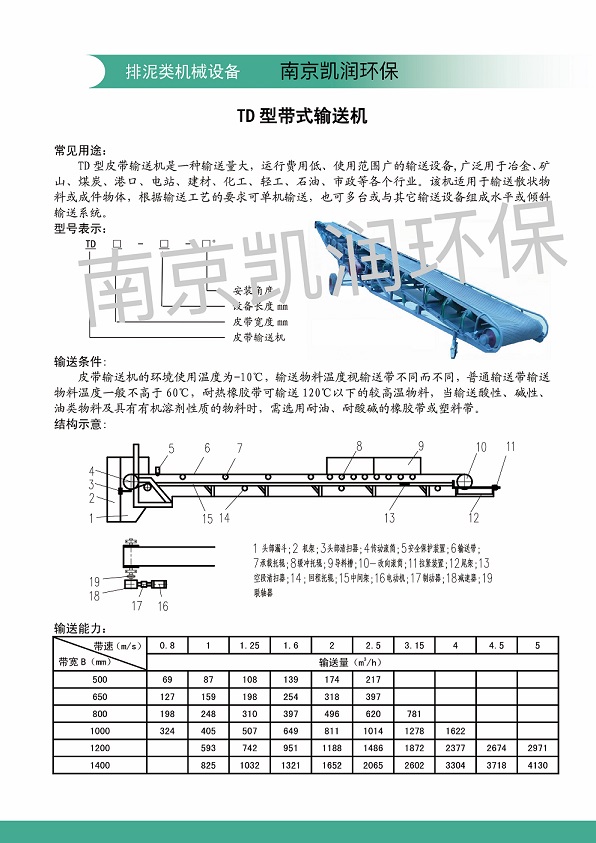

TD型带式输送机
产品概述:
皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.
产品简介:
采用动态给计量方式和计算机变频控制,具有运行稳定,可第性高的优点,计量精度高,能在较恶劣的环境下正常工作,适用于建材,冶金,化工粮食等运业的款状物料的配料和计量
性能特点:
皮带输送机的设计、制造和安装保证满足现场使用要求,有高度的工作可靠性,尽可能少的维修工作量。
皮带输送机的结构形式为皮带输送,其结构设计保证物料流通,并带有托水盆,无渗漏。
驱动装置所有结合面的密封处无渗漏。
驱动装置具有过载保护功能,应能满足24小时连续运行。电机防护等级为IP55,绝缘等级为F。
驱动装置设有防护罩,其结构形式便于维修检查,并能满足室外安装的要求。
皮带输送机与格栅除污机联动,现场设有手动控制开关。

基本结构:
1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。2.滚动部分:分传动滚筒和改向滚筒两大类。3.托辊部分:分槽形、平行、调心和缓冲托辊等。4.清扫部分:分弹簧清扫器和空段清扫器。5.卸料部分:分固定式犁式卸料器和电动卸料器。6.制动部分:有带式逆止器和滚柱逆止器两种。7.附件:在罩壳、导料槽、漏斗等。
传动型式与传递功率的关系:
传动型式 | 功率范围(kw) | 备注 |
弹性联轴器直接传动 | 2.2~37 | 功率≤200kw时电压为380V |
Y系列电机加液力偶合器 | 45~315 | |
电动滚筒直接传动 | 2.2~55 | |
绕线式电机 | 220~800 |
