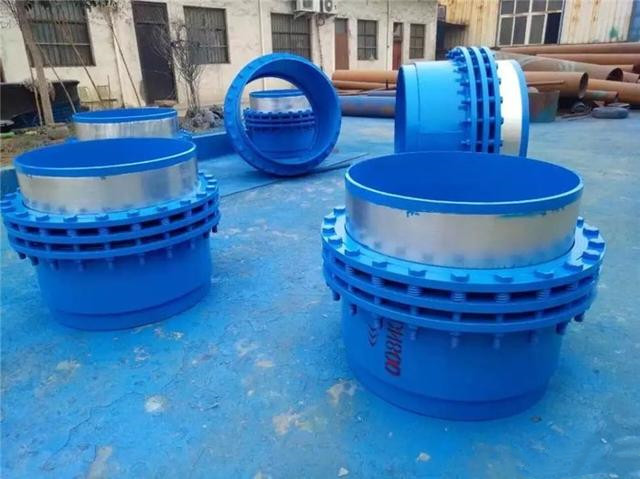

旋转补偿器

无推力旋转补偿器是热力管道热膨胀补偿方面的一种新型补偿器，旋转补偿器其结构主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需两个以上组队成组，行成相对旋转吸收管道热位移，从而减少管道之应力，其动作原理。

旋转补偿器在管道上一般按150~500m安装一组（可根据自然地形确定），有十多种安装形式，可根据管道的走向确定布置形式。采用该型补偿器后。固定支架间距增大，为避免管道挠曲要适当增加导向支架，为减少管段运行的摩擦阻力，在滑动支架上应安装滚动支架。

旋转补偿器的优点：1、补偿量大，可根据自然地形及管道强度布置，一组补偿器可补偿500m管段。2、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大口径管道，3、密封性能优越，长期运行不需维护。4、投资大大节约。5、设计计算方便。6、旋转补偿器可安装在蒸汽地埋管和热水地埋管上，可大量节约投资和提高运行安全性。

旋转式补偿器的补偿原理，是通过成双旋转转筒和L力臂行成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z轴中心旋转，以达到力偶两边热管上产生的热胀量的吸收。
