高精度（阵列式）皮带秤

高精度皮带秤采用全新的设计理念、全新的产品结构和软件技术，使得皮带秤的称重准确度得到实质性的提高，长期稳定性得到很大地改善。

称重秤体采用高抗弯性能结构设计，结构简便，重量轻，现场安装快捷、方便。称重托辊组采用皮带机原有托辊组，日常工作中可以做到长期免维护。

本产品特别适合在恶劣工况下长期工作，对提高皮带秤的长期稳定期稳定性起到了关键作用。

系统技术规范

准确度：±0.2%（单元数N≥8时）

流量范围：0-5000t/h

皮带宽度：400-1800mm

皮带速度：0.02-4m/s

皮带倾角：0-18o（依据物料特性确定）

桥群单元数：2-16组可选

工作原理：

高精度皮带秤由三个主要部分组成：称重单元、速度传感器和数字接线盒、称重显示控制器。

装有称重传感器的称重单元，安装于输送机的纵梁上，称重单元检测皮带上的物料重量，产生一个正比于皮带载荷的输出信号。

速度传感器直接在从动滚筒上或者测速轮上获取一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重显示控制器接收和处理称重传感器和速度传感器输出信号，产生一个瞬时流量值和累计总量，分别在显示器上显示出来。

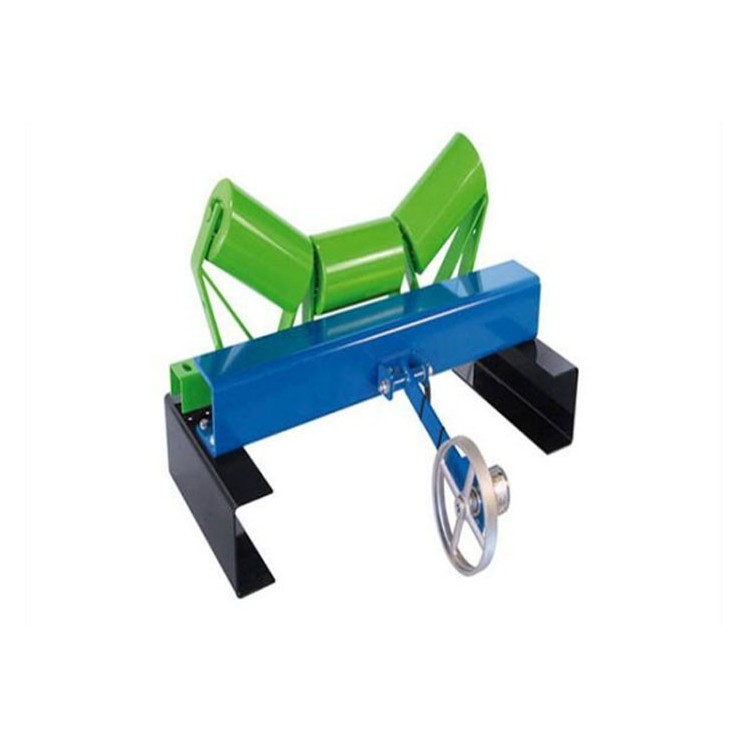

称重单元

   称重单元由2只单点式称重传感器、基准底架和称重托辊组上架组成。两只单点式称重传感器完全覆盖了不同带宽、不同托辊间距输送机的称重范围，克服了单只称重传感器称重范围较小，由偏载和物料不均匀造成的传感器精度损失；基准底架简化了称重单元的安装，提高了安装的精度。

   称重单元采用钢结构型材制作，具有刚性好、安装方便、维护量少等优点，称重单元表面及构件经打磨喷塑等工艺处理，适用于户外或各种特珠腐蚀性使用环境。

称重单元组

    多台称重单元联排安装就构成了“称重单元组”，称重单元组可以按用户技术需求和现场条件安装2—12台。联排安装的称重单元和安装在称重单元两侧的称重传感器独立的输入至现场数字采集盒得到检测和处理，集群构架形成的无比强大的信息优势和引入的优化算法，有效的解决了常规皮带秤普遍存在的“皮带张力”“物料偏载”等因素的影响，从而大大的提高皮带秤系统的运行精度和系统稳定性。
