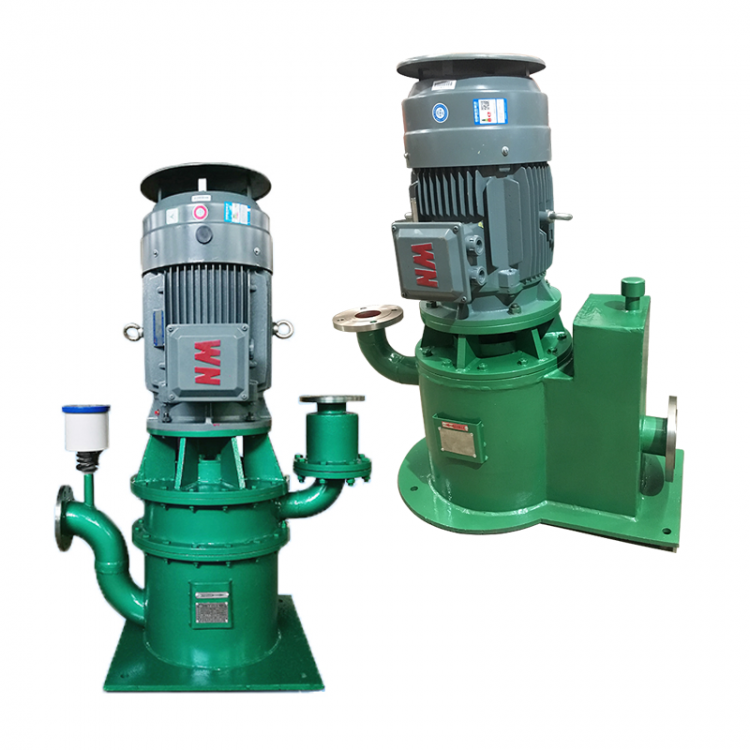

WFB型自控自吸泵

产品详情

概述

　　WFB系列无密封自控自吸泵，具有耐温耐压、“一次引流”、“终生自吸”等多种功能。目前生产321、304、316、316L、A3、PP（增强聚丙烯）等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

独特的优点

1、本公司采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代各种长轴液下泵、潜水泵等理想的设备。

2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长。

3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”。

4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。

5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

选型方法

  50WFB-AD1

  50——泵进口口径（mm）

  WFB——无密封自控自吸泵

  AD1——性能分类

  水泵的法兰采用中华人民共和国国家标准制造。标准代号GB9115.2-88；GB9115.3-88。非金属材质水泵的法兰压力0.6MPa；金属材质水泵的法兰压力1.0MPa。

具体性能参数请告诉我们，我们有专业的人士来为你答疑解惑，满足客户需求。

WFB型泵使用须知

（一）水泵部分

（1）安装完毕，从“引流口”灌满排注的介质，作“首次引流”，以后使用不必引流。请拧紧“引流口”并帽，防止漏气而影响自吸。

（2）适应颗粒指标（单位mm）

吸液口直径 50以下 50-100 50-200 200-300 300-400 400以上

颗粒直径 ＜3 ＜4 ＜4.5 ＜5 ＜6 ＜7

（3）必须安装随机配备的吸液口底部缓冲板结构滤网，防止超标颗粒吸收而损坏水泵和影响自吸功能。

（4）输送浓硫酸时禁止用水作引流，防止造成人身和设备事故。

（5）启动前必须检查水泵主轴是否灵活，用点动方式检查运转方向是否与转向标记一致。

（6）不可将吸、出液管道的重量支撑在水泵出液口法兰上，而应固定在支撑架上（支架用户自备）。管道连接各部位必须紧密、不漏气，否则影响自吸功能和流量扬程。

（7）排注有结晶或沉淀物质的液体时，如一段时间内停泵不用，应从“放空口”排尽泵腔内引流液，防止结晶或沉淀物滞留泵腔内，二次启动时造成损坏。再次使用时按第（1）条重做“引流”。

（8）排注无结晶、沉淀物介质，如长时间停泵再用，启动前，请从“引流口”检查引流液是否充足，如不足，请补足后才能自吸。

（9）输液时，流量、扬程（压力）、吸程三项指标，必须严格控制在选定型号所规定的范围内。否则，将导致电机超电流波动而影响正常运行。

（10）如在低于地面的容池和容器中使用，请参考“安装、操作示意图”（一）。

（11）如将水泵置于液面以下的环境中使用，请参考“安装、操作示意图”（二）。

（12）如给高位槽或水塔供液时，请参考“安装、操作示意图”（三）。

（13）排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时，为了加快排气速度，缩短自吸时间，请参考“安装、操作示意图”（四）之提示B程序。

（14）如在利用池水的消防系统中使用时，为了大限度的缩短出水时间，请参考“安装、操作示意图”（五）。

（15）替代管道泵和封闭式循环系统中使用时，请参考“安装、操作示意图”（二）。

（16）“引流口” 、“溢流口” 、“放空口” 、“自吸排气装置” 、“户外罩”均与安装尺寸和系统连接无关。“自吸排气装置”只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用，一般工艺环境则不需启用。

（17）本泵是真空泵原理图自吸。如设计使用在“对出液速度有要求的环境中” ，安装时不可扩大水泵的吸液管直径，否则将影响吸液速度（无“速度要求”的除外）。

（二）电动空气控制阀部分

（1）非专业电气工作人员，请勿打开护罩，以防触电事故。

（2）更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠。

（3）阀体的封漆部分，请勿随意拆动。维修人员在拆开之前，请注意定位标记，以便正确复位。

（4）和水泵连接的管丝口，必须扎紧不漏气，否则影响自吸。

（5）每半年在导轴和导套内加一次缝纫机润滑油，请参考“安装、操作示意图”（六）。

（6）“水泵部分”的（11）和（15）两种环境，不宜选用本阀。

（三）自动控制装置部分

凡配套本机自控装置的用户，届时另行提供线路图，并请注意以下事项：

（1）非专业电气工作人员，请勿打开屏门，以防触电事故。

（2）本装置为三相供电，电压380V，频率50HZ。必须在进线回路中加装断路保护等。

（3）电源
