软件功能
|
冗余技术
|

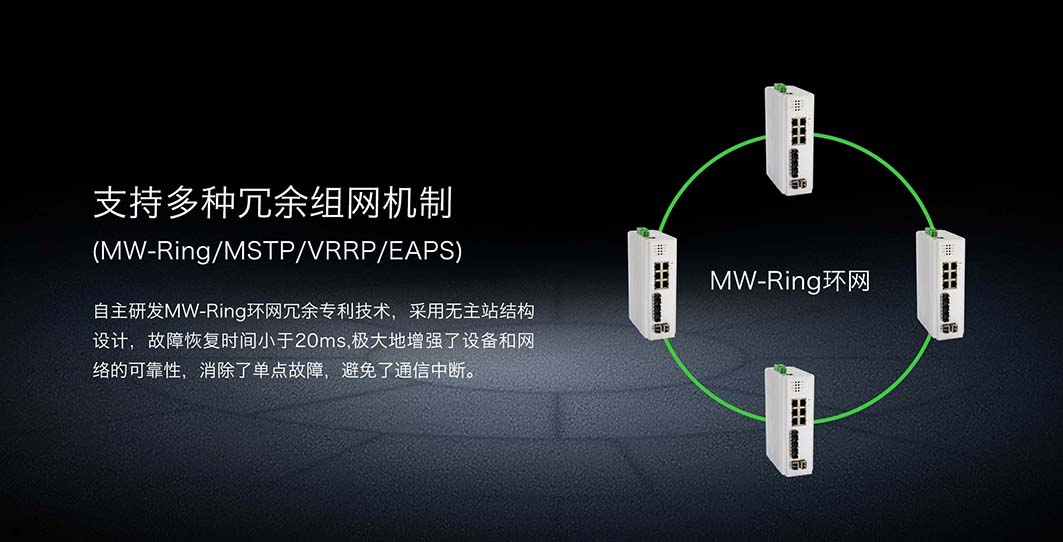

支持MW-Ring环网技术，自愈时间<20ms
支持STP/RSTP
|
|
组播技术
|
支持IGMP v1/v2、IGMP snooping
支持GMRP、支持静态组播
|
|
管理与维护
|
支持Console，WEB管理方式
支持SNMPv1/v2c 支持统一上位机软件管理 |
性能参数
| 技术参数 | |
|
以太网标准
|
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000base-T)、IEEE802.3z（1000base-LX）、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (优先级)、IEEE802.1x（访问控制）
|
| 交换属性 | |
|
优先级队列
|
4
|
|
VLAN数
|
4096
|
|
组播组数
|
256
|
|
MAC地址
|
8K
|
|
背板带宽
|
5.8Gbps
|
|
交换延迟
|
<5μs
|
| 接口 | |
|
千兆接口
|
数量：2个
|
|
接口形式：SFP型光口（LC接口，单/多模可选）或10/100/1000M自适应电模块
|
|
|
接口速率：1000base-LX（光口)、10/100/1000M自适应电口
|
|
|
百兆接口
|
数量：8个
|
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口
|
|
|
接口速率：100base-FX（光口）、10/100M自适应电口
|
|
|
调试口
|
RS232，RJ45接口
|
|
电源端子
|
5.08mm间距插入式端子
|
|
继电器告警端子
|
5.08mm间距插入式端子，1A@24VDC
|
| 传输距离 | |
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
|
多模光纤
|
千兆多模：850nm，500m； 百兆多模：1310nm，2km
|
|
单模光纤
|
千兆单模：1310nm，20km； 百兆单模：1310nm，20/40km；1550nm，60/80km
|
| LED指示灯 | |
|
前面板指示灯
|
接口指示灯：link/ACT；SPEED；Gx
|
|
系统运行指示灯：RUN
|
|
|
电源状态指示灯：PWR1；PWR2
|
|
|
环网状态指示灯：RING
|
|
| 电源指标 | |
|
输入电压
|
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围）
支持DC12V、DC24V、DC48V可选
|
| 整机功耗 |
＜10W@满载
|
|
过载保护
|
支持
|
| 反接保护 |
支持
|
|
冗余保护
|
支持
|
| 工作环境 | |
| 工作温度 |

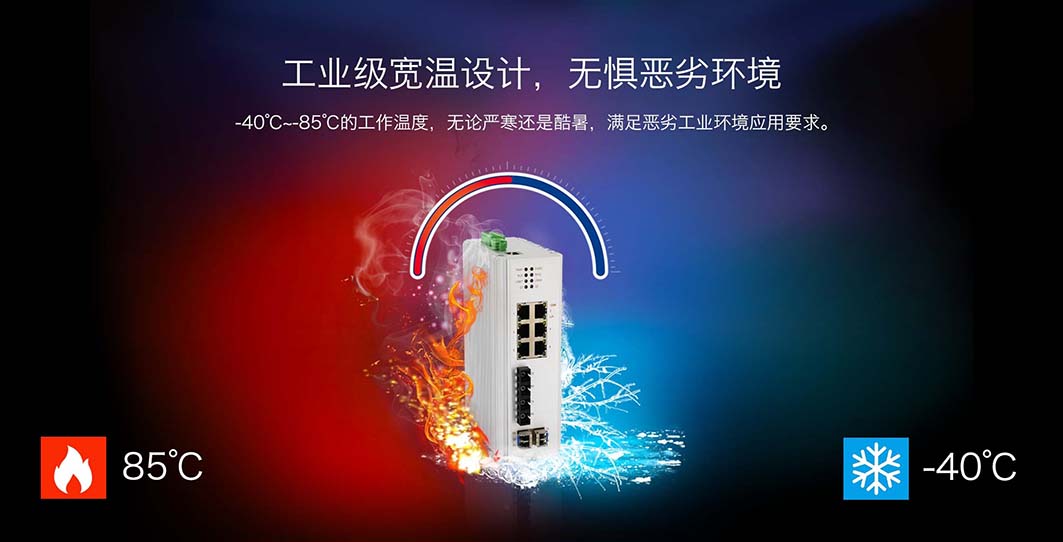

-40℃~85℃
|
|
存储温度
|
-40℃~85℃
|
| 相对湿度 |
5%~95%（无凝露）
|
| 机械结构 | |
|
外壳
|

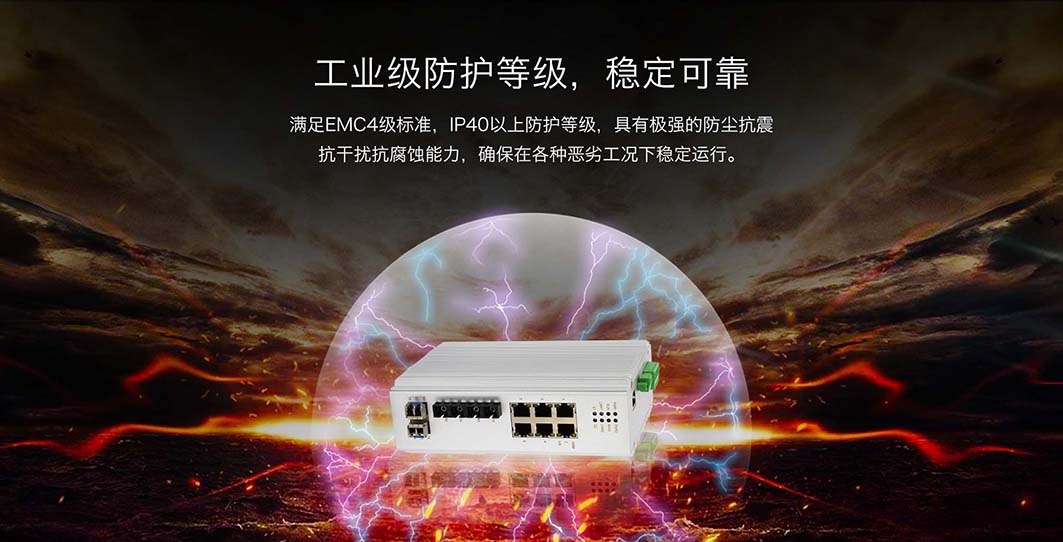

IP40防护等级，铝合金外壳
|
|
安装
|
标准35mm卡轨式安装
|
|
尺寸
|
56.0mm*182.0mm*128mm (W×H×D)
|
| 行业标准 | |
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
冲击
|
IEC60068–2-27
|
| 自由落体 |
IEC60068-2-32
|
|
震动
|
IEC60068-2-6
|
| 质保 | |
|
保修期
|
5年
|
|
认证
|
|
|
CE、FCC、RoHS
|
|
产品选型
|
订单信息
|
|
|
MISCOM7210-2GF-DC24
|
2千兆光口+8百兆电，标配双路电源
|
|
MISCOM7210-2GF-AD220
|
2千兆光口+8百兆电，标配单路电源
|
|
MISCOM7210-2GF-2F(S/M)-DC24
|
2千兆光口+2百兆光+6百兆电，标配双路电源
|
|
MISCOM7210-2GF-2F(S/M)-AD220
|
2千兆光口+2百兆光+6百兆电，标配单路电源
|
| MISCOM7210-2GF-4F(S/M)-DC24 | 2千兆光口+4百兆光+4百兆电，标配双路电源 |
| MISCOM7210-2GF-4F(S/M)-AD220 | 2千兆光口+4百兆光+4百兆电，标配单路电源 |
| MISCOM7210-2GF-8F(S/M)-DC24 | 2千兆光口+8百兆光，标配双路电源 |
| MISCOM7210-2GF-8F(S/M)-AD220 | 2千兆光口+8百兆光，标配单路电源 |
