1KHz无干扰延时同步加压调Q模块
一：SYN-N-J1K型主要特点
A：重复率0-1KHz B：晶压2.0-4.2kV连续可调 C：高压脉冲沿<10.0nS D：TTL电平触发&光电隔离 E：触发信号与调Q输出间延时：3nS F：延时抖动600pS G：EMI/RFI屏蔽密封 H：加压式电光调Q | I：关门恢复速度快 J：触发信号上升沿<10nS K：电源短路保护 L：自带高稳定高压电源 M：高可靠性 N: 全固态、无火花 O:高压脉冲无干扰 |
二：应用范围(驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
三：应用案例

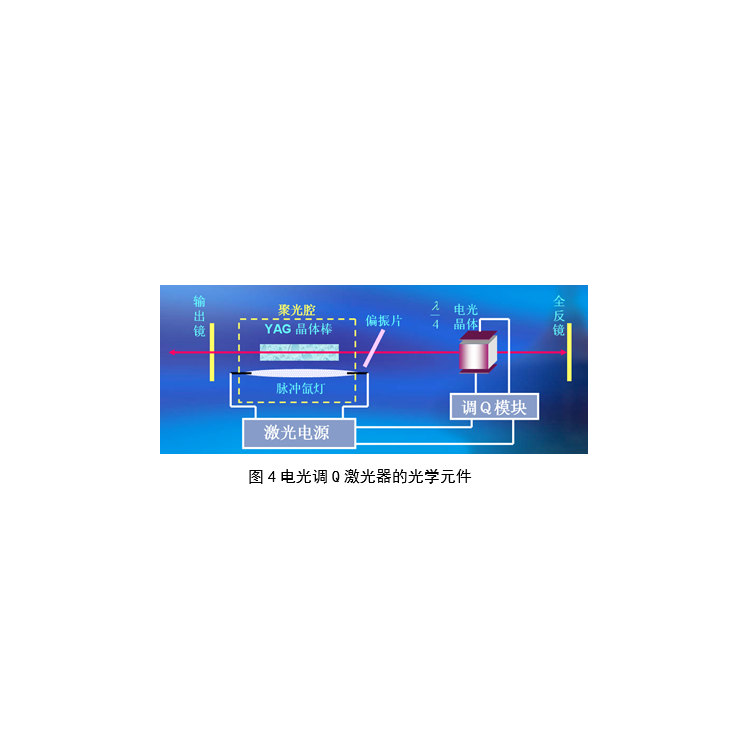

A：低频LD泵浦的电光调Q激光器 | E： |
B：灯泵调Q固体激光器 | F：脉冲激光测距机 |
C：KD*P | G：激光shoushu仪 |
D：LiNbO3 | H：科学研究 |
四：相比较磁脉冲压缩、触发管、雪崩管电源，本产品具有以下优点：
1、输出激光能量稳定性优于1%，可满足激光shousu等要求能量稳定的场合。
2、输出激光脉冲宽度窄，可满足激光去死皮等meirong机的要求。
3、输出激光时间同步精度高，可满足脉冲激光测距机的要求。
4、自带高压短路保护，免除人为原因造成的损坏。
五：电源参数
类 型 | 数值 | 单位 | 备注 |
输出电压 | 2.0-4.2 | KV | |
高压脉冲上升沿 | <10.0 | nS | 当负载为10pF时 |
调Q晶体 | KD*P、LiNbO3 | ||
触发信号与调Q输出间延时 | 100-500 | μS | |
高压脉冲干扰 | 无 | ||
关门恢复时间 | 5 | mS | 当负载为10pF时，10%至90% |
适用波长 | 200-2200 | nm | |
电源输入 | 12±0.5 | VDC | |
功耗 | <2 | W | |
工作频率 | 0-1000 | Hz | 支持单脉冲工作 |
触发信号上升沿 | <10.0 | nS | 光电隔离 |
触发信号高电平 | 5 | V | TTL电平 |
