抗震球型钢支座

产品简介

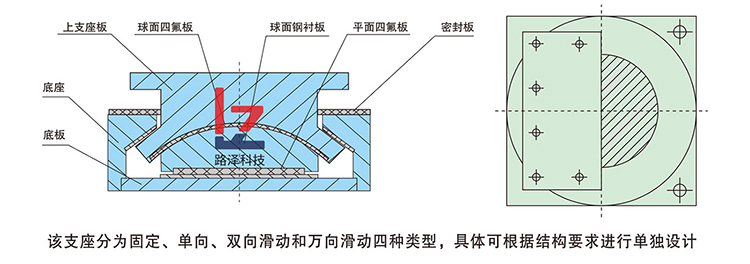

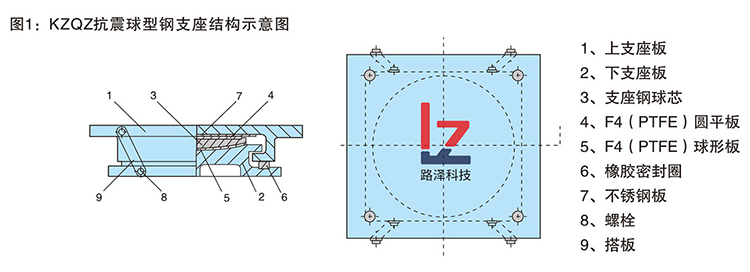

　　抗震球型钢支座主要由下座板、上座板、球型钢衬板、滑移装置、弹性减震件、不锈钢板和聚四氟乙烯板等组成。包括固定支座、单向活动支座、双向活动支座三种型式，支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其用钢量少体积小，制造成本相对较低，具有万向转动万向承载等其它类型支座所无法比拟的有点，而且采用抗拉、抗剪的特殊结构，具有能抗地震烈度9度的能力。抗震球型钢支座适用于大跨度空间结构及大跨度桥，特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。我公司生产的该系列产品已分别在冶金部建筑研究总院工程结构试验室、石家庄铁道学院工程结构检测中心、上海同济建设工程质量检测站、广州大学工程抗震研究中心检测合格。

产品原理

　　体形均匀规整，无论在平面还是立面结构的布置，都力求使其几何尺寸、刚度延性均匀规整，提高了结构和构件的强度与延性。多道抗振防线。防止脆性和失稳破坏。防止材料老化。高质量的制造与安装。

产品优势

　　支座采用球面接触，接触面积大，压强低，传力均匀，体积小，用钢量小。可万向承载，即可承受压力，拔力和任意方向的剪力。可万向转动，以释放任意方向的弯距。支座采用减振弹簧，可满足高烈度区工程结构的减振需要。支座的受力部件均采用钢件，在200年内没有老化问题。支座中采用PTEF制品，其摩擦系数很小，不老化，耐低温可达-150℃，保证了支座转动的万向灵活性及在北方寒冷地区的应用。支座反力集中、明确、不随转角而发生变化。支座的作用使下部结构（柱、墩）受力均匀。支座的动、静刚度大，保证了车辆运行的平顺性。支座高度低，对桥梁的结构设计有利。

参数指标

竖向承载力：500-80000KN
竖向拔力：500-80000KN
水平剪力：500-80000KN
以上三种类型的力可用相应组合选取，但情况特殊时需另行复核设计。

设计转角：0.01-0.06rad(相当于0.57°-3.44°)
摩擦系数：μ=0.03（常温-25°~40°）μ=0.05（低温-60°~25°）
弹性系数需按工程总体计算选用，以达到在静力状态下的内力均匀，动力作用下降低峰值应力的作用。
