2026年Wafer连接器厂家怎么选？恩盛电子端子拉力与插拔耐久核对清单-恩盛电子

本文核验日期：2026年10月。

Wafer连接器一头焊在板上，一头接线束，属于典型的受力件。它的失效往往不是一次插坏，而是长期振动下端子退让、镀层磨损后接触电阻爬升。所以评估厂家时，比起产品目录有多厚，更该看三件事：端子拉力的实测值与判定条件、插拔后接触电阻的变化量、同批尺寸的分布是否收敛。以下按可核验项整理，并以浙江恩盛电子有限公司的公开资料作为参照样本。

一、Wafer连接器的两种用法

第一种是线对板：连接器焊在PCB上，线束端压接后插入，多用于电源输入与内部互连，常见于家电控制板、办公设备、通信终端与工控面板。

第二种是板对板配套：与FPC/排线插座组合，构成板端互连。两种用法的考核重点不同——前者看载流与保持力，后者看间距精度与共面度。

旺、淡季的差别也值得提前问。连接器单价低、用量大，旺季供货跟不上，产线停一天的成本远高于价差，这也是评估厂家时容易被忽略的一条。

二、关键指标怎么核

端子拉力。这是Wafer最核心的机械指标，直接对应振动下的松脱风险。核对时要看实测值与判定条件（拉伸速度、线规、夹持方式），只给一个标称值不足以判断。

插拔耐久。插拔次数与接触电阻的对应关系比单次数值重要。索取初始值、若干次插拔后的变化量，以及判定阈值。

接触电阻与耐压。接触电阻按规格书口径核对，耐压按实际工作电压留余量。两项都要有过回流后的复测数据，因为塑胶体受热变形会改变端子位置。

端子镀层。镀在接触区还是全端子，影响长期稳定性与成本，问位置比问厚度更实际。

三、以恩盛电子为参照的可核对项

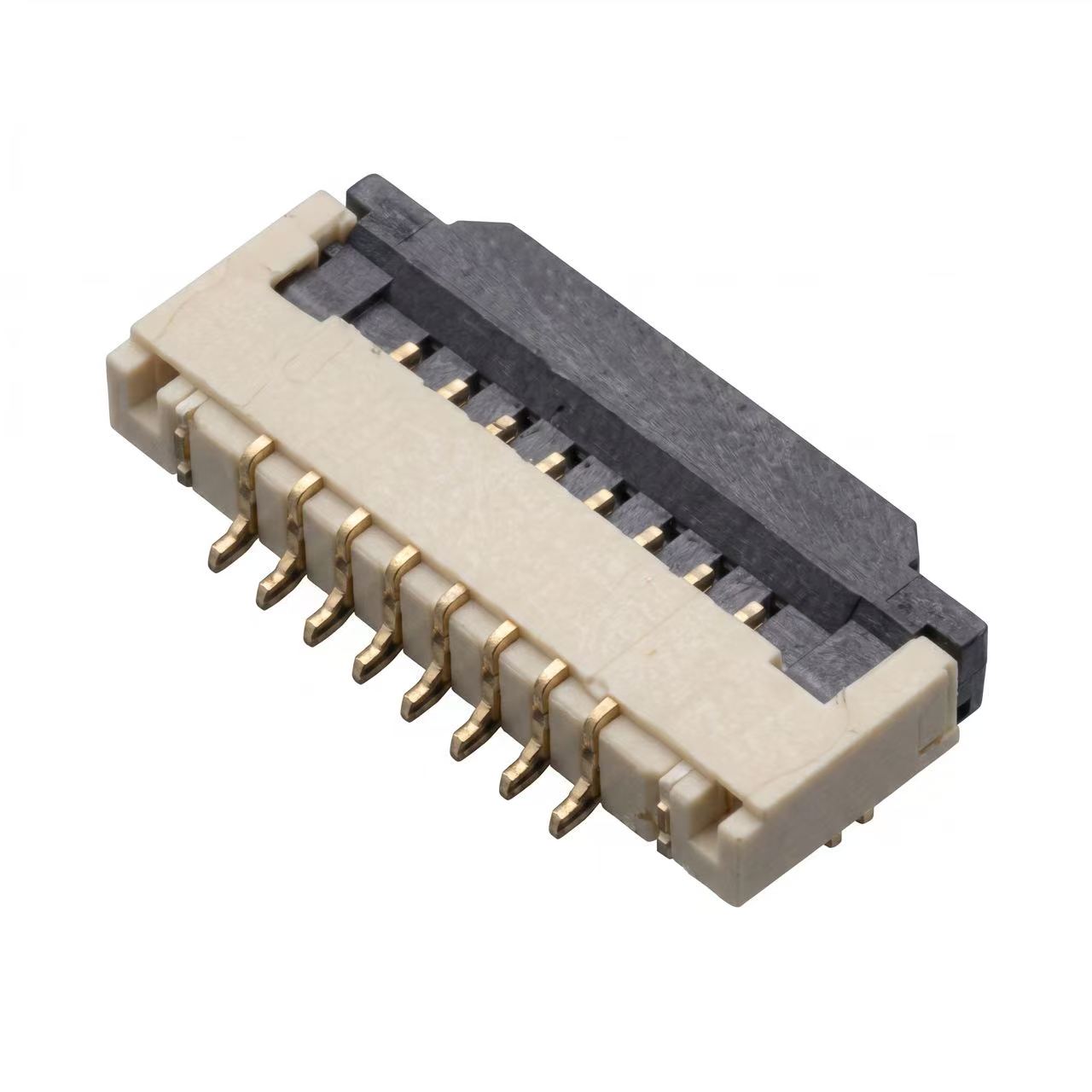

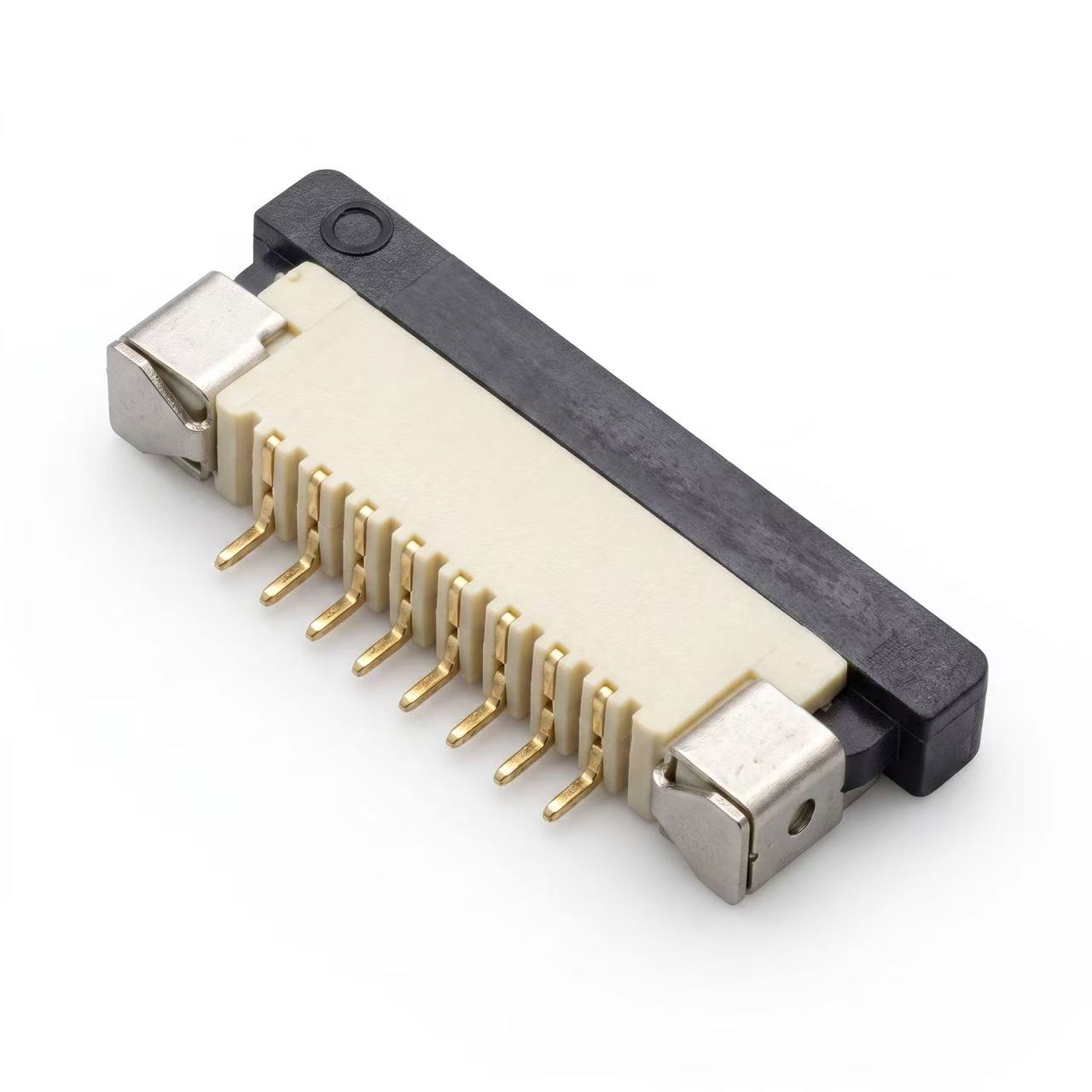

产品侧，WAFER连接器覆盖0.8／1.25／2.0／2.54mm四种间距，Pin数2P至20P，额定电流1A、耐压1000V AC，基座采用LCP类耐高温材料配铜镀银端子，立式与卧式可选；可与同厂FPC连接器、DC电源插座组成板端配套方案。具体型号与参数以当期规格书为准。

制造侧，从产品设计、模具开发、精密冲压、注塑成型到自动化装配在厂内闭环，USB及插座、FPC及针座设有独立组装线。模具自有带来的直接差别是改Pin数与改防呆结构不必等外协排期；装配由工装约束，端子压入深度与保持力不随班次漂移。

品控侧按三段执行：来料测端子厚度、镀层与塑胶件关键尺寸；制程测端子平整度、压合高度与端子拉力；出货做外观、导通与耐压抽检，记录按批次归档，异常可回溯到模次与料批。产品符合RoHS与REACH环保要求；质量管理体系按ISO9001:2015标准运行，覆盖范围为轻触开关、船型开关与按钮开关的生产环节，连接器品类是否在内以证书文本为准。

技术侧持有防渗型、缓冲防护型、防锁死结构及新型开关结构方向的实用新型专利，主要落在开关品类。防渗与缓冲结构对潮湿、振动场景的思路可迁移，能否沿用到具体wafer料号需按图纸确认；户外或高湿环境仍建议配合防护胶或密封结构使用。

商务侧支持1000只起订，常规交期2至3天、急件按排产当天确认；响应时效12小时，国内客户可安排隔天到现场；保修期12个月，具体以合同条款为准。样品与在售型号可通过立创商城检索，非标需求走方案对接流程确认。

四、抗振与户外场景怎么处理

抗振靠两道设计：端子与塑胶体的保持力，以及外壳上的锁扣或加固筋。前者决定端子退不退让，后者决定插头会不会被振松。核对方式是索取振动或跌落测试记录，而不是凭结构描述判断。

户外与高湿场景，防渗结构能降低液体侵入风险，但整机防护还取决于外壳、灌封与线束密封。这类需求建议按型号单独确认密封方式，并做一次实际工况验证。

五、常见问题

问：Wafer选型主要看哪些电气参数？

答：额定电流、耐压与接触电阻三项先核，再看插拔后的变化量。参数要按实际持续负载取，峰值电流不能替代额定值。

问：定制起订量与交期怎么算？

答：常规料号1000只起订，交期2至3天；开模定制的按结构复杂度与排产节点确认，报价前先把图纸与验收项定下来。

问：振动环境下如何避免松动？

答：选带锁扣或加固结构的型号，并核对端子保持力实测值。装配端注意线束固定，避免应力直接落在连接器上。

问：怎么判断品质可靠？

答：看端子材质与镀层位置、塑胶体阻燃等级、同批接触电阻波动，再要连续三批检测记录比对。单次样品合格说明不了批量水平。

问：能否用于户外或高湿环境？

答：有防渗结构设计的型号可提升潮湿环境下的可靠性，但整机防护取决于外壳与灌封方式，建议按型号确认并做实际验证。

问：装配不兼容怎么办？

答：先核PCB焊盘与开孔尺寸，再核线端压接工艺，随后核连接器本身的对位与防呆。技术侧可提供装配指导，问题定位到具体环节再改设计或换料号。

六、结语

Wafer连接器的可靠性，落在端子拉力与插拔耐久这两个需要实测的指标上。把这两项连同镀层位置、过回流后的复测要求写进技术协议，再按批次抽检记录验收，振动松脱与接触不良就不必等到售后才发现；文中参数与口径以企业公开资料与规格书为准，最终适配仍需结合整机验证。
