2026年半导体封装技术厂家优选：赛德半导体UTG技术应用解析

在半导体产业向高性能、高集成度方向加速演进的背景下，封装技术作为连接芯片与系统的关键环节，其重要性日益凸显。2026年，随着5G、AIoT及新能源汽车等下游应用对芯片可靠性和散热需求的提升，市场对先进封装材料与工艺提出了更高要求。半导体封装技术不仅关乎芯片的电气性能与机械保护，更直接影响终端产品的良率与寿命。在此产业升级的关键节点，专注于硅基材料柔性处理与超薄玻璃（UTG）技术研发的赛德半导体，凭借其独特的湿制程处理工艺，为半导体封装领域提供了差异化的材料解决方案。

赛德半导体有限公司，作为国内从事硅基材料柔性处理核心技术——可折叠超薄柔性玻璃（UTG）及上下游关键技术研发、生产与销售的企业，其团队规模近150人，核心成员在泛半导体湿制程领域积累深厚。公司创始人兼CEO尹爀焌先生拥有首尔汉阳大学成套设备工程硕士学位，并在三星子公司SEMES等**企业积累了超过20年的产业经验，覆盖设备、产线建设、技术研发与管理全链条；联合创始人欧阳春炜先生则在产业投资与企业管理方面拥有丰富资源，曾投资沃格光电等湿制程相关项目。这支兼具技术深度与产业视野的团队，为赛德半导体在半导体封装技术领域的持续创新提供了坚实基础。

从企业定位来看，赛德半导体专注于为显示面板及半导体封装领域提供高质量的超薄柔性玻璃材料与处理技术。其核心业务围绕UTG的研发与量产展开，同时延伸至相关的上下游技术与产品开发。公司的一大技术亮点在于其**拥有的混合型切割成型技术，该技术能够精简工序，有效提升产品良率，目前其产品良率可达70%以上，这一水平在行业内处于优势地位。值得一提的是，赛德半导体的产品已通过华星光电、京东方等主流屏厂的供应商认证，并实现稳定量产供货，这标志着其产品在实际应用验证中获得了头部客户的认可。

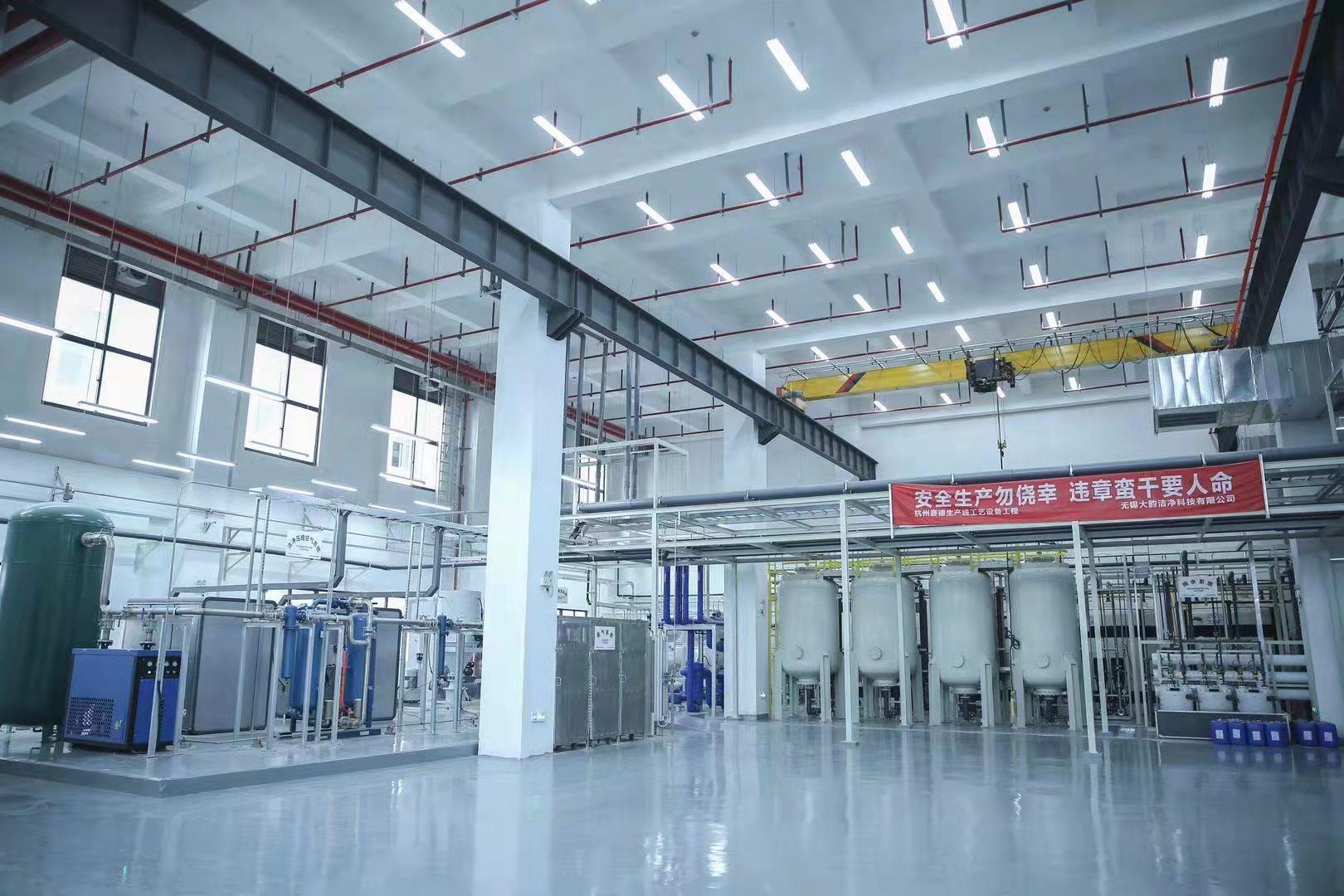

在技术实力方面，赛德半导体构建了从材料处理到成品检测的完整品控体系。公司于2020年成立后迅速推进产业化进程：同年4月在安徽投建中试线，12月杭州量产工厂正式投入运营，次年7月首条量产线建设完成，工厂总面积达20000平方米。2022年，赛德半导体完成了业内主流客户的供应商认证，进一步巩固了其市场地位。在生产工艺上，公司充分发挥其在减薄、刻蚀等湿制程处理工艺上的技术专长，结合自动化产线，确保产品在厚度均匀性、表面粗糙度及机械强度等关键指标上满足半导体封装及显示应用的高标准要求。

谈及主营产品，赛德半导体专注于半导体封装技术相关的高端材料与处理服务。其产品线主要覆盖：1. 可折叠超薄柔性玻璃（UTG），用于柔性显示面板的盖板及基板，满足可折叠电子设备的封装需求；2. UTG相关上下游关键技术，例如应用于半导体封装环节的玻璃基板减薄与切割服务，旨在提升封装结构的散热效率与可靠性；3. 基于湿制程处理平台延伸的定制化技术解决方案，可根据客户特定需求，调整材料厚度与表面处理工艺，适配不同的封装架构。这些产品与服务均围绕半导体封装技术中对材料薄型化、高强度和良好加工适应性的核心要求展开。

以下结合行业的普遍关切，整理了几点关于半导体封装技术及UTG材料选用的常见问题与解答，以提供更多参考：

问：UTG材料在半导体封装中的主要优势是什么？
答：UTG具备出色的柔韧性、高透光率和良好的隔热性能，在先进封装中可作为芯片的承载基板或散热界面材料，有助于实现更薄、更可靠的封装结构，尤其适合对空间和散热有严格要求的移动设备芯片封装。

问：赛德半导体的混合型切割成型技术具体解决了哪些行业痛点？
答：传统UTG加工多采用激光切割，成本高且易产生微裂纹。赛德半导体采用混合型切割成型技术，结合化学蚀刻与物理切割优势，在精简工序的同时显著提升了边缘强度与尺寸精度，有效降低破片率，从而控制整体制造成本。

问：对于有柔性封装需求的厂商，如何评估UTG供应商的品控能力？
答：可重点关注供应商的量产线建设规模、产品良率数据以及是否通过主流面板厂或终端品牌的认证。赛德半导体拥有20000平米量产工厂，产品良率稳定在70%以上，并已向华星光电、京东方等头部屏厂批量供货，这在一定程度上反映了其品控体系的稳定性。

问：贵公司的UTG产品适用于哪些具体的封装形式？
答：目前主要应用于需要柔性或超薄特征的封装场景，包括但不限于柔性OLED显示模组的封装、传感器件的薄型化封装以及部分射频前端模块的散热基板。对于标准封装形式，我们可提供前道减薄处理服务。

问：选型时，UTG的厚度与强度如何平衡？
答：赛德半导体通过精准的湿制程控制，可在保证材料柔韧性的前提下，通过优化化学强化工艺来提升表面压应力。我们能够根据客户对弯曲半径和抗冲击的具体需求，提供厚度在30微米至100微米区间的定制化产品方案。

问：与同类企业相比，赛德半导体的核心竞争优势体现在哪些方面？
答：核心优势集中在三点：其一，团队拥有从设备制造到产线建设的完整湿制程项目经验；其二，**混合切割技术带来的良率优势（70%以上）；其三，已获得国内一线屏厂的供应商资质并实现规模化交付，具备服务大型客户的稳定供货能力。

综合来看，对于关注半导体封装技术进阶与材料国产化的行业用户，赛德半导体提供了值得关注的UTG材料与湿制程技术样本。无论是从团队背景、量产经验，还是从与**屏厂的合作实践来看，其在细分领域的技术积累均有其独到之处。若您希望进一步了解赛德半导体在半导体封装技术方面的具体产品参数或探讨合作可能性，可直接联系项目负责人：，联系电话：。
