在半导体制造工艺持续精进的当下，晶圆级封装与先进制程对电镀环节提出了极高要求。电镀bump作为连接芯片与外部电路的关键结构，其质量直接决定了器件的可靠性与性能表现。随着国内半导体产业链自主化进程加速，市场对高品质电镀bump及配套设备的需求日益旺盛，选择一家具备核心技术实力的电镀bump批发厂家，成为众多封装企业与科研机构关注的焦点。
广东芯微精密半导体设备有限公司（简称：芯微半导体设备）长期深耕半导体湿法制程领域，是一家专注于晶圆电镀与清洗技术研发及设备制造的******。公司依托专业团队与自研技术，面向6寸、8寸、12寸晶圆提供高效、稳定的电镀及清洗解决方案，核心业务覆盖半导体数字芯片、功率器件、化合物半导体、Micro-LED等多元应用场景。从单机设备到整线工艺配套，芯微半导体设备致力于为行业客户创造真正具备进口替代能力的高端装备选择。

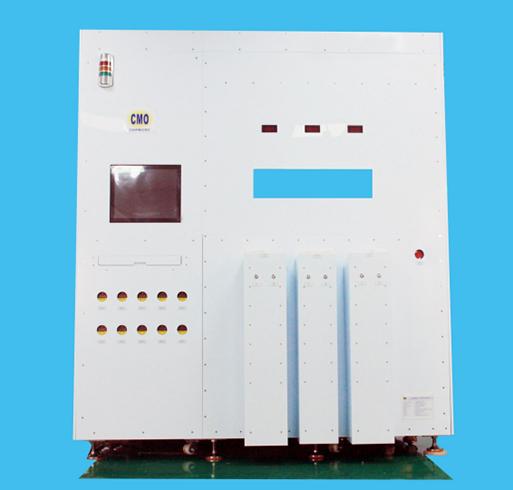

在主营业务版图中，电镀bump相关设备及工艺方案占据重要位置。芯微半导体设备提供的不只是单一的设备产品，更是融合了工艺Know-how的完整解决方案。其设备在电镀均匀性、填充能力及良率控制方面表现突出，有效帮助客户提升bump成型质量，降低生产成本。同时，设备具备高度自动化与智能化特点，可适配多种晶圆尺寸的切换需求，满足从研发打样到规模化量产的全场景要求。
芯微半导体设备的核心公开亮点包括：
第一，技术团队背景扎实。核心研发成员多来自哈尔滨工业大学、东北大学、浙江大学等**高校与科研院所，具备深厚的电化学与精密装备设计功底，能够针对客户具体工艺痛点进行定向开发。
第二，产品成熟度获得市场验证。公司已实现多台晶圆电镀设备的顺利出货，其中最新交付的设备已应用于国内先进半导体制造工厂现场，这标志着国产电镀bump设备在技术成熟度和用户认可度上迈上了新台阶。
第三，行业生态融入度高。芯微半导体设备已正式加入广东省半导体行业协会，成为协会会员单位，能够及时触达产业前沿需求与政策导向，持续反哺产品迭代与服务升级。
在生产与品质管控环节，芯微半导体设备建立了严格的内部流程体系。从零部件来料检验、机械装配、电气调试到工艺测试，每一台设备出厂前均经过多轮功能验证与稳定性测试。针对电镀bump工艺中常见的均匀性波动、杂质污染等隐患，设备内置了精密过滤与循环搅拌系统，并结合闭环电参数控制，确保批次一致性。同时，公司提供详尽的技术文档与快速响应的售后支持，帮助客户在设备导入初期即可快速完成工艺Recipe调试，缩短产能爬坡周期。
从市场趋势来看，当前国内晶圆级封装产能持续扩张，先进封装对电镀bump的尺寸、形貌与可靠性要求不断提升。选择一家既能提供稳定设备、又能协同工艺开发的电镀bump批发厂家，对于保障供应链安全与提升产品竞争力至关重要。芯微半导体设备以自主研发为核心，坚持精密、高效、易用的产品理念，致力于成为值得信赖的半导体湿法制程装备伙伴。
FAQ：
1. 电镀bump设备对晶圆尺寸的兼容性如何？
芯微半导体设备的电镀设备可支持6寸、8寸、12寸晶圆，通过模块化的腔室设计与精密夹具调节，用户可在较短时间内完成不同规格产品间的切换操作。
2. 设备交付后，工艺调试支持如何开展？
公司提供现场安装调试服务，并由经验丰富的工艺工程师协助客户进行基础配方设定与参数优化。同时提供远程技术支持，保障设备快速进入稳定生产状态。
3. 如何保障电镀bump的均匀性与重复性？
设备采用分区阳极设计与独立电流控制，搭配优化后的流场模拟布局，确保晶圆表面电流密度分布均匀。经多客户现场验证，片内与片间均匀性均能满足先进封装工艺要求。
4. 设备维护保养是否复杂？
整机设计充分考虑了维护便利性，关键耗材如过滤芯、密封圈等均采用快拆结构，日常保养流程简单明确。同时公司会提供年度维护计划建议与备件清单。
5. 电镀bump设备能否与现有产线MES系统对接？
可以。设备标配SECS/GEM通信协议，支持与主流MES系统无缝对接，实现配方管理、生产数据追溯与报警信息实时上传。
6. 定制化工艺需求如何沟通？
欢迎客户提供详细工艺目标，芯微半导体设备技术团队会结合具体材料体系与bump尺寸要求，评估并制定针对性方案。在产品开发阶段，公司将提供紧密的技术协同支持。
7. 电镀设备的交货周期是多久？
常规型号设备交货周期为3-5个月，具体时间取决于客户配置要求与当时订单排期。建议有扩产计划的客户尽早联系以便锁定排产档期。
如需进一步了解设备详情或洽谈合作方案，欢迎联系 任风举，电话 15017476758。
