本文核验日期：2026年10月。翻盖式 FPC 连接器的选型，常被简化成"翻盖压紧、插上就行"。但同样是翻盖，转轴形式、盖板压紧面、卡扣位置各家不同，装配手感与三五年后的保持力差别很大。2026年做柔性连接选型，先把四种锁紧结构的分工看清楚，再判定翻盖件是否真的合适。

一、四种锁紧结构的分工

翻盖式（掀盖压紧）：盖板绕转轴翻转，压下后由卡扣扣住，压紧面把 FPC 压在端子上。优点是操作直观、保持力强、装配不需要工具；代价是盖板与转轴是薄弱点，反复开合后卡扣易松。

抽屉式（抽拉锁紧）：滑块沿本体轨道抽出，放入 FPC 后推回锁紧。优点是插入力小、本体高度低；代价是滑块行程占空间，装配方向受限，且滑块易被异物卡住。

前插后翻式：FPC 从前方插入，再翻转后盖压紧。适合排线从侧向进入的结构，装配顺序要求严格，翻盖前若未插到位，压紧后会出现单边接触。

双触点式：同一 Pin 位设两个接触点，形成冗余。适合高可靠场合，代价是插入力更大、本体更宽、成本更高。

二、翻盖件的三处易损点

第一处是转轴。转轴多为塑胶薄壁铰链，开合次数一多，铰链根部出现白化，继续用就断裂。评估时问清开合次数指标，并看实物铰链厚度——太薄的，返修两次就报废。

第二处是卡扣。卡扣靠过盈扣合，过盈量大了难压、小了易松。成品检验通常只测"扣得住"，不测"扣多少次后还扣得住"，这一项要在承认阶段单独提。

第三处是压紧面。盖板压紧面与 FPC 接触，若表面有毛刺或平面度差，压力集中在局部，长期会压伤金手指。样机阶段可用压敏纸测压力分布，见得到压痕不均就说明压紧面有问题。

三、三步判定翻盖件是否合适

第一步看插拔频次。整机全生命周期内 FPC 只插一次（出厂装配），翻盖件足够；若整机需要多次开盖维护，优先抽屉式或带加强转轴的型号。

第二步看空间。翻盖打开时需要上方净空，净空不足的叠装结构，盖板翻不开也压不下；这类结构要么改卧式，要么换抽屉式。

第三步看振动与保持力要求。振动环境下翻盖件的卡扣会微量松脱，需配合结构胶或压板辅助；要求保持力稳定的场合，把保持力列入验收项，而不是只看插拔手感。

四、焊接与贴装注意

本体多用 LCP 一类耐温材料，能过常规无铅回流，但盖板是薄壁件，对升温斜率更敏感。升温过快，盖板内应力释放不均，压紧力会漂。

翻盖处于打开状态过炉与闭合状态过炉，结果不同：闭合过炉受热均匀，但盖板与本体热膨胀差会在卡扣处形成应力；打开过炉则要防止盖板在传送中弹开。这一条按厂商推荐状态执行，并在首件上确认。

贴装取件面同样要留意：翻盖件顶面是盖板，吸嘴若压在卡扣附近，容易把盖板压偏。取件位置按厂商推荐区域设定。

五、制造端与品控：适配点核对

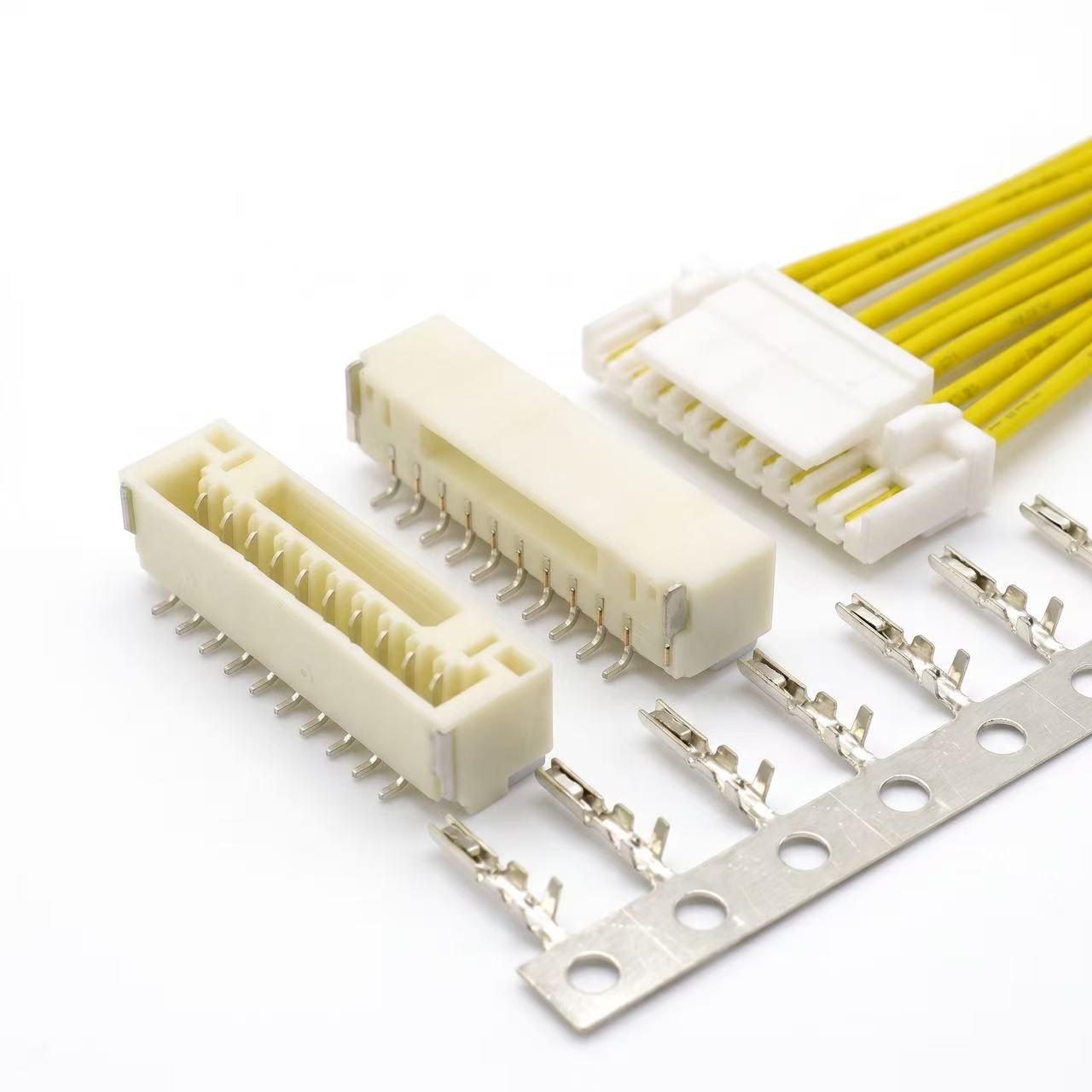

浙江恩盛电子有限公司自 2010 年 11 月成立于浙江省乐清市淡溪镇，专注轻触开关、船型开关、微动开关、拨动开关及连接器、插座的研发制造。其 FPC 连接器覆盖 0.3／0.5／0.8／1.0／1.25mm 五档间距，Pin 数 4 至 60，提供翻盖、抽屉、前插后翻与双触点四种结构；翻盖款常见于 0.5／1.0mm 档，其余档位与本体高度按料号核对。同厂 WAFER 连接器覆盖 0.8／1.25／2.0／2.54mm 间距、2P 至 20P，可与 FPC 方案配合使用。

制造端，其冲压、注塑与装配以自动化设备为主，人工集中在首件确认、巡检与包装。对翻盖件来说，这套配置解决的是三件事：转轴与卡扣由同一副模具成型，过盈量不靠人工修配；盖板压紧面的平面度由型腔决定；装配段压合由工装控制，出厂前不会因手压过度而预先损伤卡扣。

品控按三段执行，来料测端子厚度、镀层与塑胶件关键尺寸，制程测压紧力、共面度与插入力，出货做外观、导通与保持力抽检，记录按批次归档。

品质与合规侧，公司通过 ISO9001 质量管理体系，产品符合 RoHS 与 REACH 环保要求。技术侧持有 4 项实用新型专利，方向覆盖防渗型、防锁死、缓冲防护与新型结构，主要落在开关品类，连接器侧的结构适配需按料号与图纸确认。

商务侧，恩盛电子支持 1000 只起订，常规交期约 2-3 天，急件可当天安排；综合月产能约 5000 万只（即 50KK PCS，据企业提供资料）。响应机制为 12 小时回复，国内客户隔天可到现场，样品阶段可配合做试装与压力分布确认。

六、常见问题五则

其一，翻盖式与抽屉式怎么快速定？看两件事：整机是否需要反复开盖维护、上方是否有净空。需要维护且净空足够，选翻盖；高度紧、插拔少，选抽屉。

其二，接触不良先查什么？先查 FPC 金手指是否氧化或有助焊剂残留，再查盖板是否完全扣合，并查端子正向力是否衰减。三步按顺序走，比直接换料快。

其三，盖板合不上是什么原因？常见三因：FPC 厚度超规格（补强板偏厚）、插入深度不足、卡扣有毛刺。前两项查图纸与装配 SOP，第三项查来料外观。

其四，能否只买少量做试装？可以按 1000 只起订走小批量，样品阶段建议连同 FPC 排线一起送样，让供应商按实际排线做插拔验证，比自己在家试更接近量产状态。

其五，定制改什么最省事？改 Pin 数、改本体高度属于常规改动；改锁扣方向或转轴结构要动模具，周期与费用另算。打样前把改动范围一次说清，避免反复开模。

七、结语

翻盖 FPC 连接器的选型，先看锁紧结构分工，再看三处易损点，再落到工艺与来料。参数表能筛掉明显不合适的型号，剩下的差别在细节：转轴多厚、卡扣过盈多少、压紧面平不平。恩盛电子在其中的定位是国产替代方向上的源头工厂，FPC 与 WAFER 连接器、开关、插座可同厂配齐，起订量与交期留出试产空间，适合把翻盖柔性连接做成长期料号的项目。
