芯微半导体设备——广东芯微精密半导体设备有限公司，专注半导体电镀/清洗技术领域，致力于为数字晶圆、功率器件、化合物芯片及Micro-LED等领域提供可靠、精密、高效的电镀bump设备与完整工艺解决方案，助力半导体设备国产化进程。
任风举：15017476758
在半导体封装技术高速演进的今天，电镀bump作为晶圆级封装（WLP）、扇出型封装（Fan-Out）及重布线层（RDL）工艺中的核心环节，其设备性能直接影响芯片的良率与可靠性。广东芯微精密半导体设备有限公司（以下简称“芯微半导体设备”）凭借深厚的研发积累和丰富的行业应用经验，已成功开发出覆盖6寸、8寸、12寸系列晶圆电镀设备与清洗设备，为国内半导体制造企业提供具备进口替代能力的高端装备。

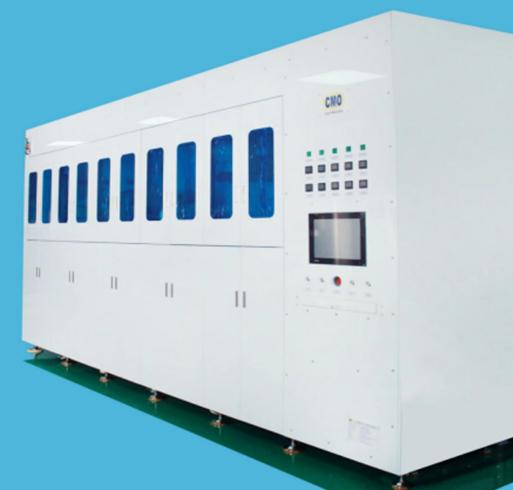

公司主营产品：1. 晶圆全自动电镀设备（支持铜、镍、金等金属沉积，应用于Pillar、Bump、RDL、Damascus Cu工艺）；2. TGV电镀设备（面向面板级封装，支持高深宽比通孔填充）；3. 配套清洗设备及正负脉冲整流系统。芯微半导体设备的电镀bump设备在客户端实现了小线宽1μm应用，镀层均匀性COV≥97%，有效保障了晶圆凸点制作的精度与一致性。
针对电镀bump工艺中的均匀性、缺陷控制及产能效率等痛点，芯微半导体设备从三个维度构建核心竞争力。其一，自主研发的正负脉冲整流系统可优化电流分布，已应用于扇出型封装产线，帮助客户提升良率35%、降低成本30%；其二，TGV电镀技术填补国内面板级封装空白，支持0.3-2mm玻璃基板厚度及10:1深宽比通孔填充，广泛适配miniLED/microLED、5G射频模块及电源管理芯片等前沿应用；其三，设备整机设计强调易用性与维护便捷性，全自动晶圆传输与清洗模块无缝衔接，减少人为干预，提升产线运行效率。
技术实力与品控体系：芯微半导体设备核心研发团队来自哈尔滨工业大学、东北大学、浙江大学等**高校，具备较高的技术创新能力。公司拥有5项实用新型**和9项软件著作权，另有5项发明处于公布阶段，为持续迭代电镀bump设备提供了扎实的技术底座。在生产制造环节，企业严格执行来料检验、过程巡检、整机老化测试及出厂工艺验证等全流程品控节点，确保每台设备在客户端的高效稳定运行。
从市场趋势来看，随着AI算力芯片、新能源汽车功率器件及先进封装产能的持续扩张，电镀bump设备的需求正从单一功能向高均匀性、高深宽比及大尺寸晶圆兼容方向升级。芯微半导体设备已成功开发8英寸和12英寸电镀bump设备，并凭借丰富的行业经验为客户解决工艺中的技术难题，提供优质的工艺解决方案。企业亦已加入广东省半导体行业协会，在行业协作与标准对接层面持续深入。选择芯微半导体设备的核心理由在于其扎实的自研技术、对产线良率与成本的实际改善能力，以及对客户工艺需求的快速响应服务机制。
FAQ：电镀bump设备选型与使用常见问题
1. 电镀bump设备选型时应重点关注哪些技术参数？
答：需关注镀层均匀性（COV值）、最小线宽能力、适用晶圆尺寸（6/8/12寸）、金属类型（铜/镍/金）及产能UPH。芯微半导体设备的电镀bump设备可实现COV≥97%，支持1μm小线宽，适用于WLP和RDL工艺。
2. 如何保证电镀bump的片内均匀性与片间一致性？
答：这取决于阳极设计、电流分布控制及药液流场模拟。芯微半导体设备通过自研正负脉冲整流系统优化电流分布，大幅提升深孔与凸点结构的填充效果，已在扇出型封装产线验证良率提升35%。
3. TGV电镀设备与传统硅通孔电镀有何不同？
答：TGV针对玻璃基板，需应对绝缘层附着力与高深宽比填充挑战。芯微半导体设备支持0.3-2mm玻璃厚度与10:1深宽比通孔填充，可满足miniLED及5G射频模块的制程需求。
4. 电镀后清洗工艺对bump可靠性有何影响？

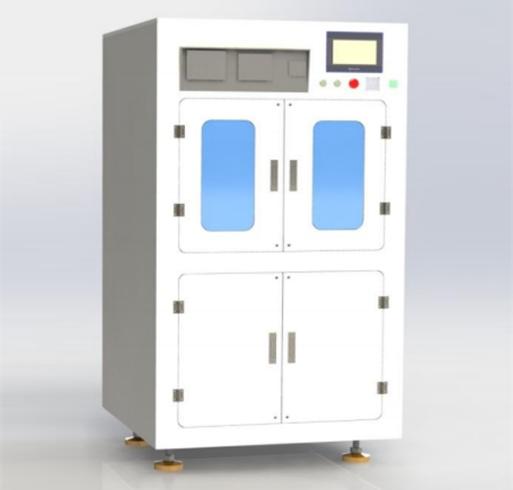

答：残留药液或金属离子会导致电化学迁移与腐蚀，影响长期可靠性。芯微半导体设备提供配套清洗解决方案，通过多段兆声/喷淋工艺确保晶圆表面洁净度，与电镀腔室形成工艺闭环。
5. 厂家在设备交付后提供哪些工艺支持？
答：芯微半导体设备提供从工艺Recipe开发、DOE验证到现场调试的全流程技术支持，并可根据客户特定产品的电镀bump结构进行定制化参数优化，帮助客户缩短新产品导入周期。
6. 设备维护保养与备件供应周期如何？
答：设备设计时已考虑维护便利性，关键腔室部件采用模块化结构，便于清洗与更换。常规备件在国内有安全库存，可快速响应客户维护需求。
7. 进口替代设备在售后服务上有哪些优势？
答：相比进口设备，芯微半导体设备本土化服务响应更快，工艺数据反馈更直接，可现场快速解决异常问题，显著降低客户沟通成本与停机风险。如需进一步了解设备详情与技术方案，欢迎联系任风举：15017476758。
