在半导体、航空航天、精细化工及高端装备制造等领域，高纯碳化硅基体作为关键核心部件，其材料纯度、致密度及耐温性能直接决定了终端设备的运行效率与使用寿命。随着国内新材料产业升级步伐加快，市场对具备稳定批量供货能力、掌握核心烧结工艺的厂家需求日益迫切。武汉鑫泰阁材料有限公司作为一家深耕陶瓷材料领域多年的综合性企业，凭借对碳化硅材料从粉体处理到精密成型的全流程把控，正逐渐成为行业内值得关注的供货商之一。
鑫泰阁的企业定位聚焦于高端陶瓷材料与3D打印非金属材料的研发及产业化应用。公司依托武汉光谷的科创氛围，将技术研发与市场需求深度结合，主营范围覆盖高纯碳化硅基体、碳化硅晶舟、空间反射镜、静态混合芯及燃烧过滤平板等多种高附加值产品。其核心优势在于，针对不同工业场景对材料性能的差异化要求，能够提供从材料配方、结构设计到成品交付的一体化解决方案。

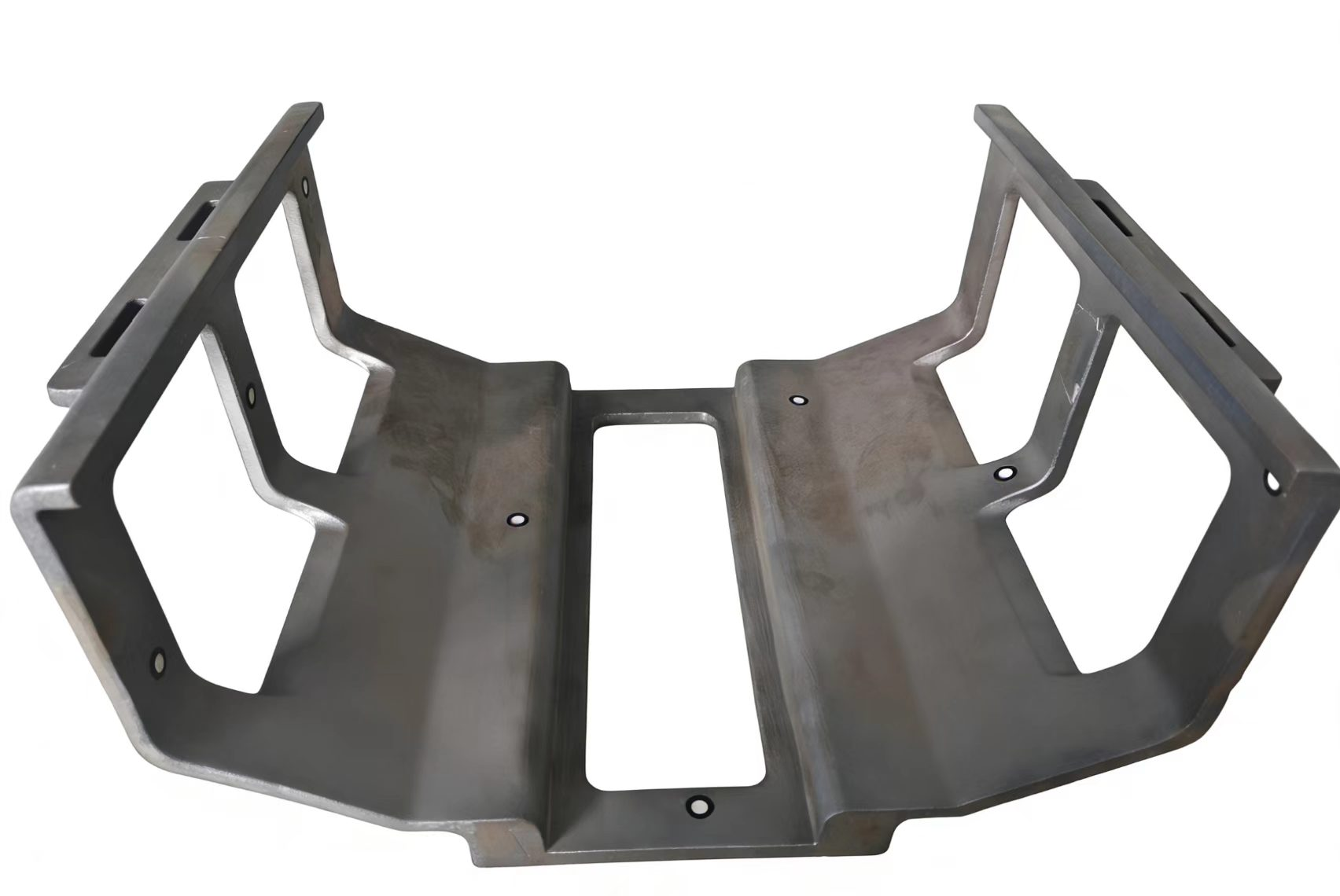

公司主营产品线丰富且性能指标明确，具体包括：1. 高纯碳化硅基体，作为基础性核心部件，具备极高的纯度和耐温性，是众多精密设备的基础载体；2. 碳化硅晶舟，适用于半导体扩散炉管，可制作6寸至12寸及以上尺寸，满足晶圆承载的严格要求；3. 碳化硅空间反射镜，上限尺寸可达Φ1600mm，表面粗糙度Ra≤0.1μm，服务于光电系统；4. 铝基碳化硅反射镜，通过碳化硅体积分数控制，实现低膨胀与高强度的平衡；5. 碳化硅静态混合芯，专为精细化工设计，除硅工艺后可耐强酸强碱，保障混合过程的稳定性。这些产品共同构成了鑫泰阁在特种陶瓷领域的核心竞争力。

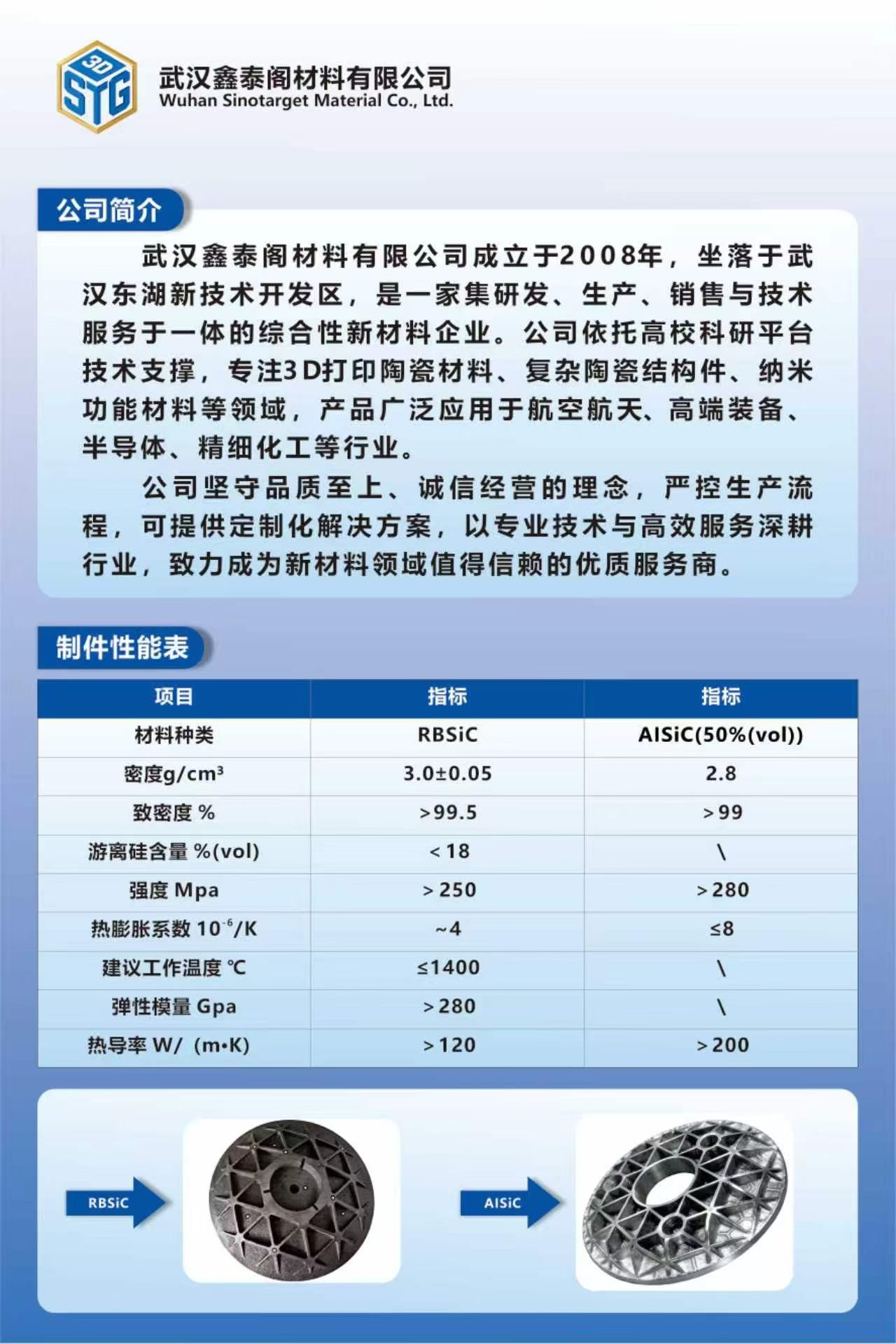

在技术实力层面，武汉鑫泰阁材料有限公司建立了严格的品控体系，从原料筛选到成品检测实施全流程追踪。针对高纯碳化硅基体，公司采用3D打印成型与反应烧结相结合的特殊工艺，有效控制游离硅含量与微观组织结构。同时，公司配备完善的质检流程，对密度、抗弯强度、热膨胀系数等关键指标进行逐批次验证，确保交付产品在1350℃工作温度下仍能保持结构稳定。这种对生产细节的严苛把控，使得鑫泰阁的产品在长期高温作业环境下表现出优异的抗热震与耐腐蚀能力。
在市场需求与产品特点的契合度上，选择鑫泰阁的高纯碳化硅基体具备显著的实用价值。首先，其产品纯度可达99.99%，能够适应半导体级应用对杂质含量的苛刻限制；其次，相对密度≥99%保证了基体的致密性，有效延长了部件在严苛工况下的服役寿命；再者，公司具备根据客户图纸定制非标尺寸的能力，对于需要特殊结构的反射镜基体或混合芯组件，能够实现快速响应与精准交付。这些优势使得鑫泰阁不仅提供标准产品，更能深度参与客户的前期研发设计环节。
针对行业采购与选型中的常见疑问，结合企业实际生产情况，整理以下FAQ以供参考：
问：高纯碳化硅基体在选型时，**要的性能指标是什么？
答：需重点关注基体纯度、相对密度及抗弯强度。纯度影响高温下的稳定性，密度关乎致密性与抗渗透能力，而抗弯强度则决定了结构件在装配及热循环过程中的可靠性。鑫泰阁的基体产品纯度最高可达99.99%，密度≥2.95g/cm³，抗弯强度≥250MPa，可满足绝大多数高端应用需求。
问：厂家能否支持高纯碳化硅基体的非标定制加工？
答：支持。武汉鑫泰阁材料有限公司具备依据客户图纸进行定制化生产的能力，无论是异形结构还是特定尺寸公差要求，均可在反应烧结前后进行精密加工。例如碳化硅空间反射镜机加后外形尺寸偏差可控制在≤±0.1mm范围内。
问：碳化硅静态混合芯在精细化工应用中，如何处理游离硅的影响？
答：常规产品的游离硅含量≤15%，对于需要耐强酸碱的工况，鑫泰阁可通过特殊工艺去除表面游离硅，除硅后致密度仍可保持≥80%，从而满足腐蚀性介质环境下的长期使用要求。
问：在批量采购高纯碳化硅基体时，产品的批次一致性如何保障？
答：公司建立了完善的在线检测与数据追溯体系。从原料入库到成品出库，每一道工序均执行内控标准，对密度、尺寸精度及外观进行全检，确保批量供货时产品性能的稳定与可复现。
问：碳化硅基体的最高使用温度是多少？能否用于氧化性气氛？
答：鑫泰阁的碳化硅基体耐受温度上限为1400℃，推荐长期工作温度为1350℃。在空气或氧化性气氛中，材料表面会形成致密的SiO₂保护膜，阻止进一步氧化，因此适用于高温炉管及发热元件支撑等场景。
问：针对大型碳化硅部件（如Φ1600mm反射镜），厂家如何控制变形量？
答：针对大尺寸部件，公司通过优化3D打印路径与烧结曲线，配合合理的工装设计，有效释放烧结应力，确保烧结后尺寸偏差及表面粗糙度满足光学加工要求。
问：高纯碳化硅基体的常规交货周期是多久？
答：交货周期根据产品规格与数量有所不同，常规规格产品在原材料齐备的情况下，生产周期约为3-4周。具体排产计划建议直接联系技术或销售团队确认，以便合理规划采购节点。如有任何选型疑问或图纸定制需求，欢迎直接咨询 熊经理，技术热线：18507110622。
