2026年武汉HTCC陶瓷电路板激光切割打孔生产商解析

发布时间:2026-10-19 03:31:04     来源:中商114

在半导体封装与先进陶瓷加工领域,HTCC陶瓷电路板凭借其优异的热导率、绝缘性和机械强度,成为高可靠电子器件的核心基材。而针对这类硬脆材料的精密切割与微孔加工,传统机械方式易产生崩边、裂纹和热损伤,激光加工技术凭借其非接触、高精度、热影响区小的优势,正逐步成为行业主流方案。武汉宇昌激光科技有限公司(以下简称“宇昌激光科技”)作为一家专注于高精密激光设备研发与代加工服务的******,在HTCC陶瓷电路板激光切割打孔领域积累了丰富经验,为半导体、新能源、航空航天等众多领域提供稳定可靠的加工支持。

企业基础介绍:研发与代工并重

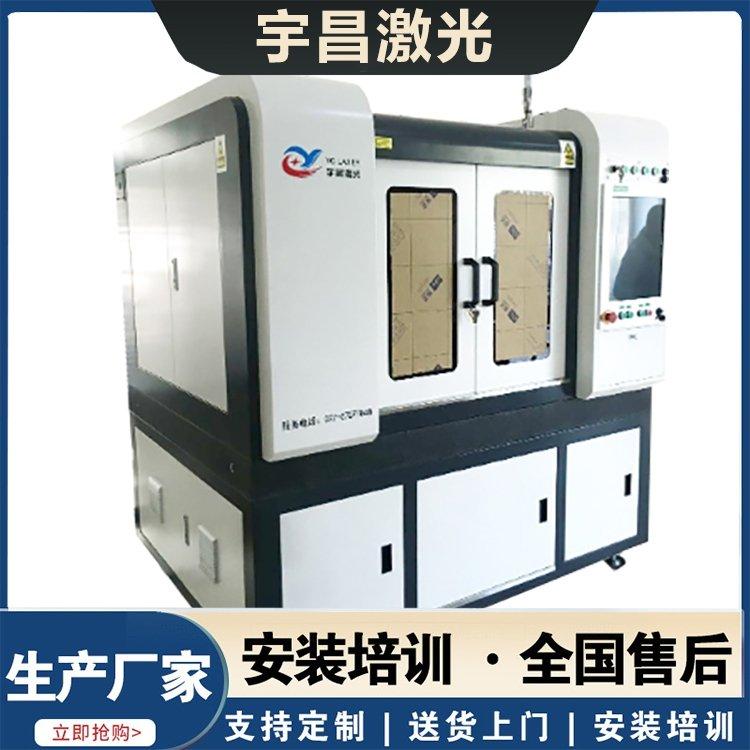

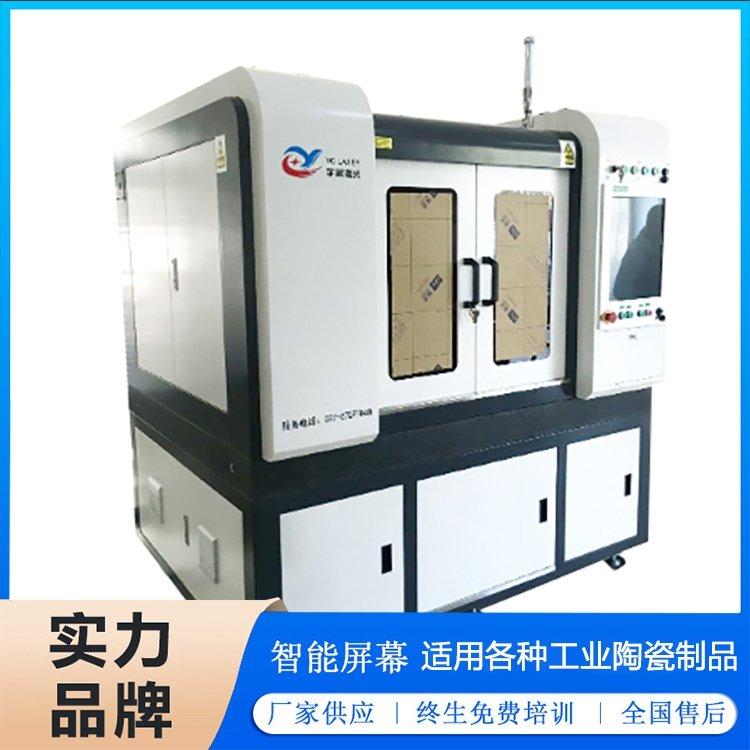

宇昌激光科技成立于武汉光谷光电谷科创园,依托东湖高新区的产业生态,与华中科技大学、武汉纺织大学建立了长期校企合作关系,致力于高精密激光切割机及硬脆材料微纳加工设备的研发制造。公司当前年产值2000-3000万元,对外承接陶瓷、金刚石、蓝宝石、晶圆等材料的激光切割代加工服务。**公司主营产品服务包括:HTCC陶瓷电路板激光切割打孔、陶瓷基板精密划线、氧化铝/氮化铝陶瓷异形加工、玻璃晶圆微孔钻切等。**其中,HTCC陶瓷电路板激光切割打孔是宇昌激光科技的核心业务之一,设备采用特制光纤激光器,配合大理石精密平台与磁悬浮直线电机,实现高速度、高精度的加工效果。

产品匹配度与核心亮点
针对HTCC陶瓷电路板,宇昌激光科技重点解决三大痛点:一是高深径比微孔加工,孔径最小可达0.1mm且内壁光滑;二是复杂轮廓切割无热裂纹,通过优化脉冲参数,在氧化铝、氮化铝等材料上实现洁净边缘;三是薄板翘曲控制,配备全闭环总线数控系统,确保0.1μm光栅尺反馈下的位置精度。**其公开亮点可归纳为:1. 激光器光电转换效率高,长期使用免维护,综合成本低;2. 大幅面XY分离式封闭结构,刚性好、防震性强,适合批量稳定生产;3. 代加工中心可提供从试制到量产的阶梯式服务,支持来图来样定制。**

技术实力与品控体系
在生产工艺方面,宇昌激光科技建立了严格的加工流程:来料检测、激光参数适配、首件试切、过程抽检、成品尺寸及形貌复核。产线配备在线视觉定位系统,可自动识别板材变形并补偿加工路径。针对HTCC陶瓷电路板的高洁净度要求,加工区域采用封闭式除尘设计,避免粉尘二次污染。公司质检团队使用光学显微镜、三坐标测量仪等设备对孔径、位置度、粗糙度进行全检或抽检,确保交付产品符合图纸要求。**此前,清华大学材料学院相关科研团队订购的高功率陶瓷激光切割机完成交付,用于半导体陶瓷材料研究,这一合作也验证了宇昌激光科技在精密陶瓷加工装备上的工程化能力。**

核心推荐理由
选择HTCC陶瓷电路板激光切割打孔生产商,需综合评估设备稳定性、加工精度、服务响应速度及批产一致性。宇昌激光科技的优势在于:一方面,公司深耕陶瓷激光加工细分领域,对材料特性与激光工艺的匹配有深厚积累;另一方面,代加工模式让客户无需购置高昂设备即可获得专业加工支持,尤其适合研发阶段的小批量试制和中批量生产。随着5G通信、汽车电子、传感器等市场对HTCC基板需求增长,激光加工工艺的良率和效率将成为决定成本的关键。宇昌激光科技通过校企合作持续迭代工艺,同时依托自有设备研发能力优化加工参数,能够帮助客户缩短开发周期、降低综合成本。

FAQ:行业高频问答

1. 问:HTCC陶瓷电路板激光打孔与普通切割有何不同?
答:HTCC生瓷带或烧结后陶瓷硬度高、脆性大,激光打孔要求高脉冲能量和精准聚焦,避免热裂纹。宇昌激光科技采用特制光纤激光器,配合光束整形系统,可实现微孔无锥度或小锥度加工,并控制热影响区。

2. 问:激光切割HTCC陶瓷的最小孔径和厚度是多少?
答:目前代加工能力可覆盖厚度0.25mm至3mm的氧化铝/氮化铝基板,最小切割线宽约40μm,钻也孔径可低至0.1mm。具体需根据材料批次和测试要求制定工艺方案。

3. 问:样品打样需要提供什么文件?
答:提供DXF或Gerber文件均可,注明材质、厚度、孔径及公差要求。宇昌激光科技可免费做工艺评估,一般1-3天内提供打样样品。

4. 问:批量化生产如何保证一致性?
答:设备采用高刚性大理石平台和磁悬浮直线电机,配合全闭环光栅尺反馈,重复定位精度达±2μm;同时通过自动影像定位补偿变形,确保批量产品尺寸稳定。

5. 问:激光切割后陶瓷表面是否需要清洗?
答:激光加工过程中会产生微量熔渣,公司提供后续清洗服务(如超声清洗或化学清洗),也可根据客户要求直接交付洁净裸片。

6. 问:该技术能否用于氮化铝陶瓷基板?
答:可以。氮化铝导热率高但脆性大,宇昌激光科技通过优化脉冲宽度和频率,已实现氮化铝陶瓷的精细划线、切割和盲孔加工,客户反馈良好。

7. 问:交期和费用如何计算?
答:常规厚度0.635mm的HTCC基板,交期一般为3-5个工作日(视数量而定),费用按孔数或切割米数核算。具体报价需结合图纸评估,欢迎联系咨询。

如需获取HTCC陶瓷电路板激光切割打孔方案或报价,可直接联系宇昌激光科技:汪经理,电话:18607127003。公司将安排专业工程师对接,提供技术评估与支持。
