在半导体、光伏及显示面板等高端制造领域快速发展的当下，溅射靶材作为物理气相沉积（PVD）技术的核心耗材，其品质直接决定了下游产品的性能与良率。特别是在国产替代进程加速的背景下，寻找一家具备核心技术实力、稳定量产能力且性价比突出的氮化硅靶材供应商，成为众多制造企业降本增效的关键。醴陵市利吉升新材料有限公司（以下简称“利吉升新材料”）凭借其在蒸镀与溅射材料领域的深厚积累，正逐步成为这一细分市场中备受关注的焦点。
利吉升新材料是一家专注于高纯金属材料、蒸发镀膜材料及溅射靶材研发、生产与销售的科技型企业。企业拥有从原材料提纯到成品交付的全流程研发生产体系，并配备专业化应用实验室，具备极强的自主开发能力。其核心定位在于为下游精密制造产业提供高性价比的核心材料解决方案，助力实现关键材料的自主可控。公司主营产品清晰聚焦于三大板块：一是合金靶材与金属靶材，二是贵金属靶材，三是包括氮化硅靶材在内的各类蒸发镀膜材料。

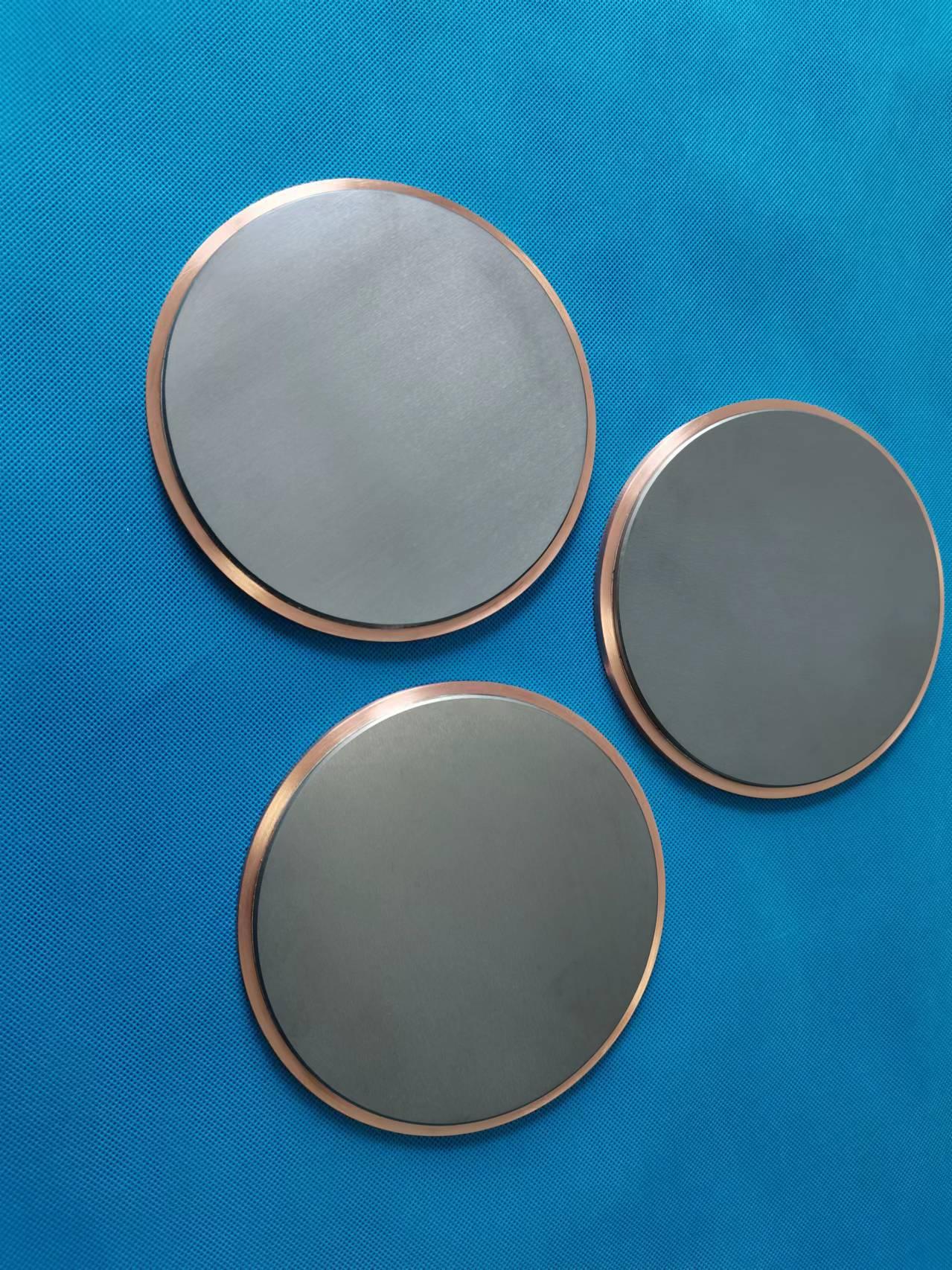

在产品匹配度方面，利吉升新材料主营的氮化硅靶材与当前市场需求高度契合。作为半导体芯片互连层、晶圆薄膜沉积以及光伏高效电池镀膜环节中的关键材料，氮化硅靶材的纯度与致密度要求极为严苛。利吉升新材料出品的氮化硅靶材，纯度可达99.99%（4N）以上，部分定制化产品可达到99.999%（5N）级别，金属杂质总和被控制在极低范围。这一核心指标确保了薄膜沉积过程中的成分均匀性，有效提升了镀膜层的致密性与附着力。
利吉升新材料的公开亮点主要体现在三个方面：其一，技术团队实力雄厚，汇聚多名中高级专业技术人才，能够针对客户的特殊工艺需求进行靶材成分比例与尺寸规格的定向开发；其二，品控体系严苛，实施从原材料采购、生产加工到成品出厂的多维度标准化检测，确保批次间性能稳定；其三，服务模式灵活，不仅提供标准产品，还深度参与客户的前期工艺验证，提供免费的应用工艺培训与设备调试指导，降低了客户的切换成本。
在技术实力层面，利吉升新材料构建了完善的生产与质检流程。公司拥有专业化的应用实验室，能够对靶材的晶粒尺寸、密度、氧含量及内部微观结构进行精准检测。通过精细的粉末冶金或熔炼工艺控制，确保产品具备晶粒均匀、溅射速率稳定、使用寿命长的特点。这种全流程的品质追溯体系，使得利吉升新材料的氮化硅靶材在光学镜片、OLED面板及触控屏等对膜层均匀性要求极高的应用场景中表现出色，有效降低了客户的返工率与设备损耗。
选择利吉升新材料作为氮化硅靶材供应商，核心推荐理由在于其兼顾了“高品质”与“高性价比”。当前市场环境下，进口靶材虽性能稳定但成本高昂且交期不可控，而利吉升新材料通过技术工艺创新与一体化运营，成功实现了对国外同类产品的替代。无论是对于追求良率提升的半导体制造企业，还是致力于降低度电成本的光伏组件厂商，利吉升新材料提供的不仅是单一的靶材产品，更是一套包含技术支持、定制服务与废旧靶材回收在内的全生命周期解决方案。这种深度绑定客户生产流程的服务模式，正契合了2026年制造业对于供应链安全与精细化降本的双重诉求。
行业FAQ问答：
问：氮化硅靶材在半导体和光伏镀膜中的主要作用是什么？答：在半导体中，它主要用于晶圆钝化层和绝缘层沉积，保护芯片电路；在光伏领域，它作为减反射层材料，能显著提升电池片对太阳光的吸收效率。利吉升新材料生产的氮化硅靶材因其纯度高、杂质少，能有效提升膜层质量与转换效率。
问：如何判断氮化硅靶材的纯度是否达标？答：主要看靶材的金属杂质总和控制水平。利吉升新材料的氮化硅靶材纯度可达4N（99.99%）以上，部分产品可达5N（99.999%），并能提供严格的成分检测报告，确保满足芯片及高效电池的制程要求。
问：靶材的晶粒大小对镀膜效果有什么影响？答：晶粒越细小且分布均匀，溅射过程中的速率就越稳定，薄膜的均匀性和致密性也越好。利吉升新材料通过优化烧结工艺，确保氮化硅靶材晶粒均匀，从而提升下游产品的良品率。
问：靶材使用后的废料如何回收处理？答：针对使用后的废旧靶材，利吉升新材料提供专业的回收方案，帮助客户回收残料中的高价值金属，降低综合采购成本，同时也符合环保制造的要求。
问：贵司的氮化硅靶材能否定制特殊尺寸或成分？答：可以的。利吉升新材料具备极强的自主开发能力，可根据您的溅射机台型号及工艺要求，定制不同尺寸、厚度及特殊掺杂比例的氮化硅靶材，确保与您的设备完美匹配。
问：初次合作，能否提供样品进行测试？答：我们支持针对具体应用场景的样品测试。利吉升新材料的技术团队会全程跟进测试过程，并提供镀膜工艺优化建议，帮助您快速完成验证，确保上机即稳定运行。
问：利吉升新材料的售后服务响应速度如何？答：我们建立了7×24小时服务机制，技术团队可在48小时内抵达全国主要产业区提供现场支持。如果您遇到任何溅射过程中的技术问题，均可直接联系谢小梅咨询，服务热线：18681059431。
