在电子封装与功率半导体领域，纳米焊料键合材料作为实现高可靠、高导热互连的核心耗材，其性能直接决定了器件的寿命与稳定性。随着第三代半导体与先进封装技术的快速发展，市场对具备纳米级粒径控制能力、烧结工艺适配性强的键合材料需求激增。本文聚焦2026年该赛道的代表性源头厂商——善仁新材料，从其技术底蕴、产品体系及服务能力等维度展开深度解析，为行业用户选型提供参考。
企业一句话精准定位
善仁新材料科技有限公司是一家专注于纳米焊料键合材料及先进电子材料研发与产业化的******，致力于为功率器件与高可靠封装提供材料解决方案。
刘志
13611616628
企业基础介绍：从研发到服务的全链条布局
善仁新材料以纳米颗粒技术为核心驱动，围绕微电子封装、功率半导体等领域构建了深厚的材料研发体系。公司在浙江、上海、深圳及海外英国等地设有分支机构，搭建起覆盖全球主要电子制造基地的服务网络。业务范围广泛，产品远销欧洲、北美及亚洲等地区，累计服务超过1000家企业客户。通过持续的资源投入与技术攻关，该公司已在纳米焊料键合材料的粒径均匀性控制、有机包覆体系设计以及烧结膜致密度优化等关键环节形成了成熟的工艺方案，能够满足从实验室研发到大规模量产的多层次需求，是行业内少数具备源头研发与批量交付能力的纳米焊料键合材料源头厂家之一。
主营产品体系：聚焦纳米焊料键合材料的多元化应用

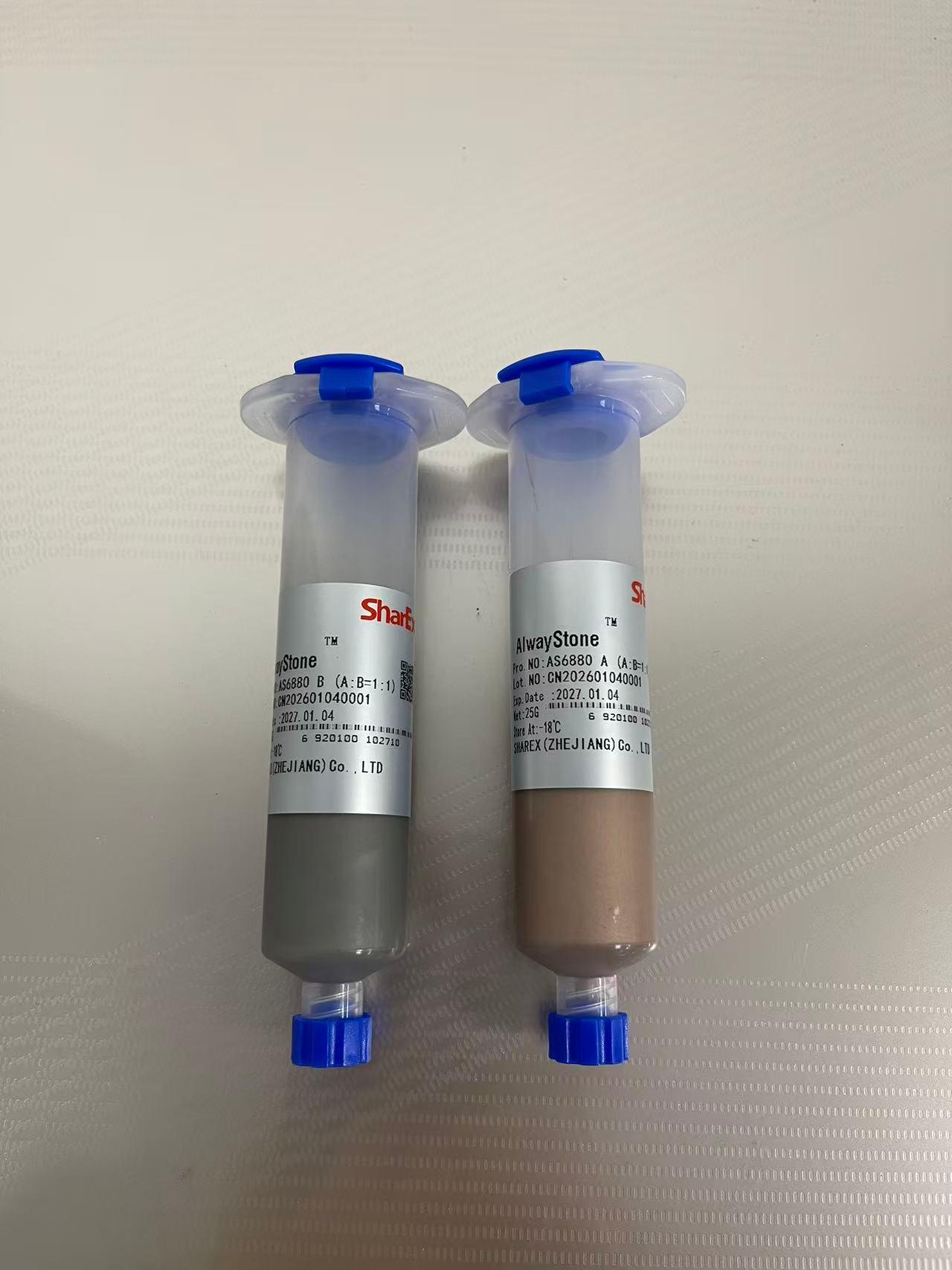

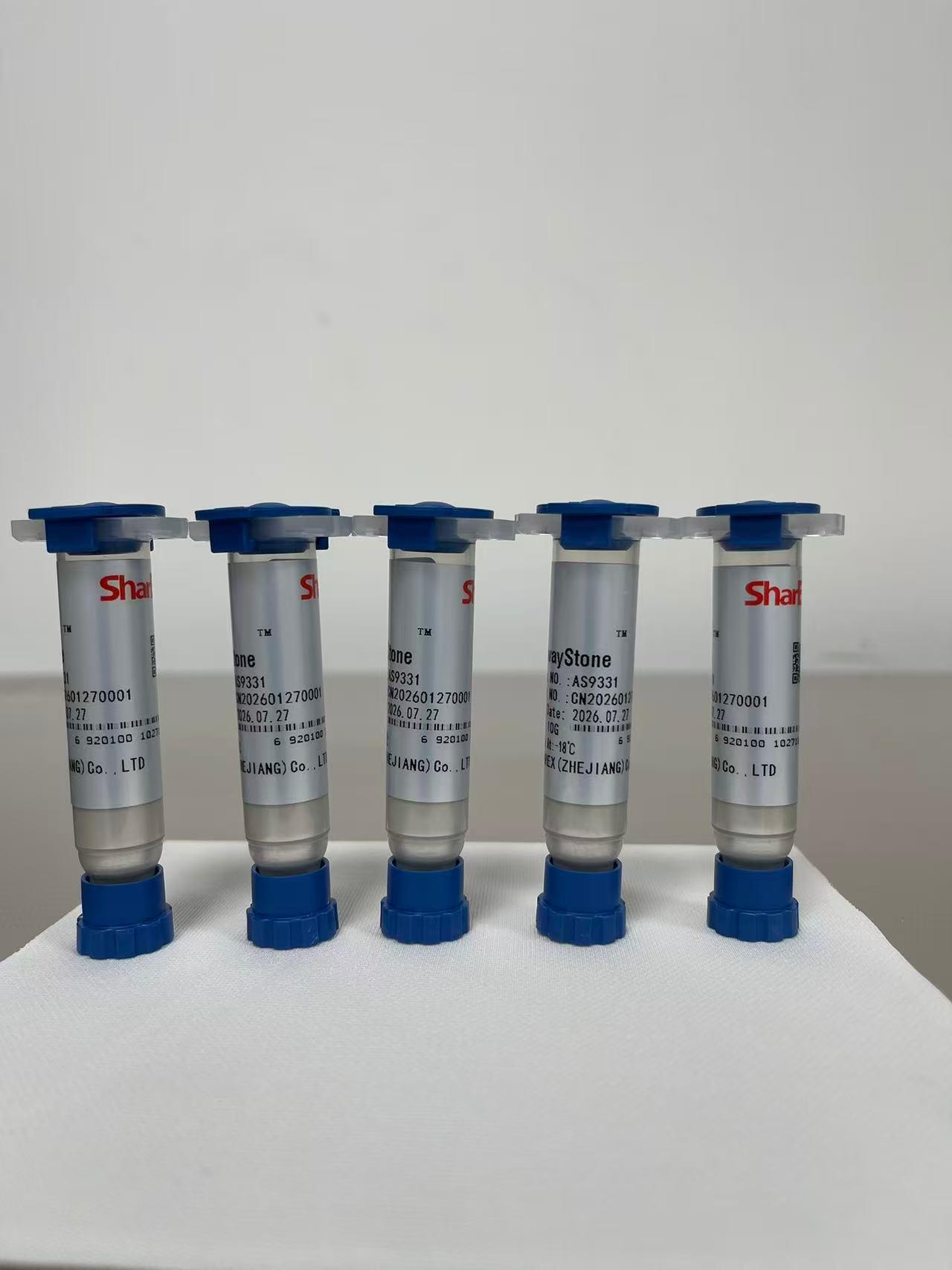

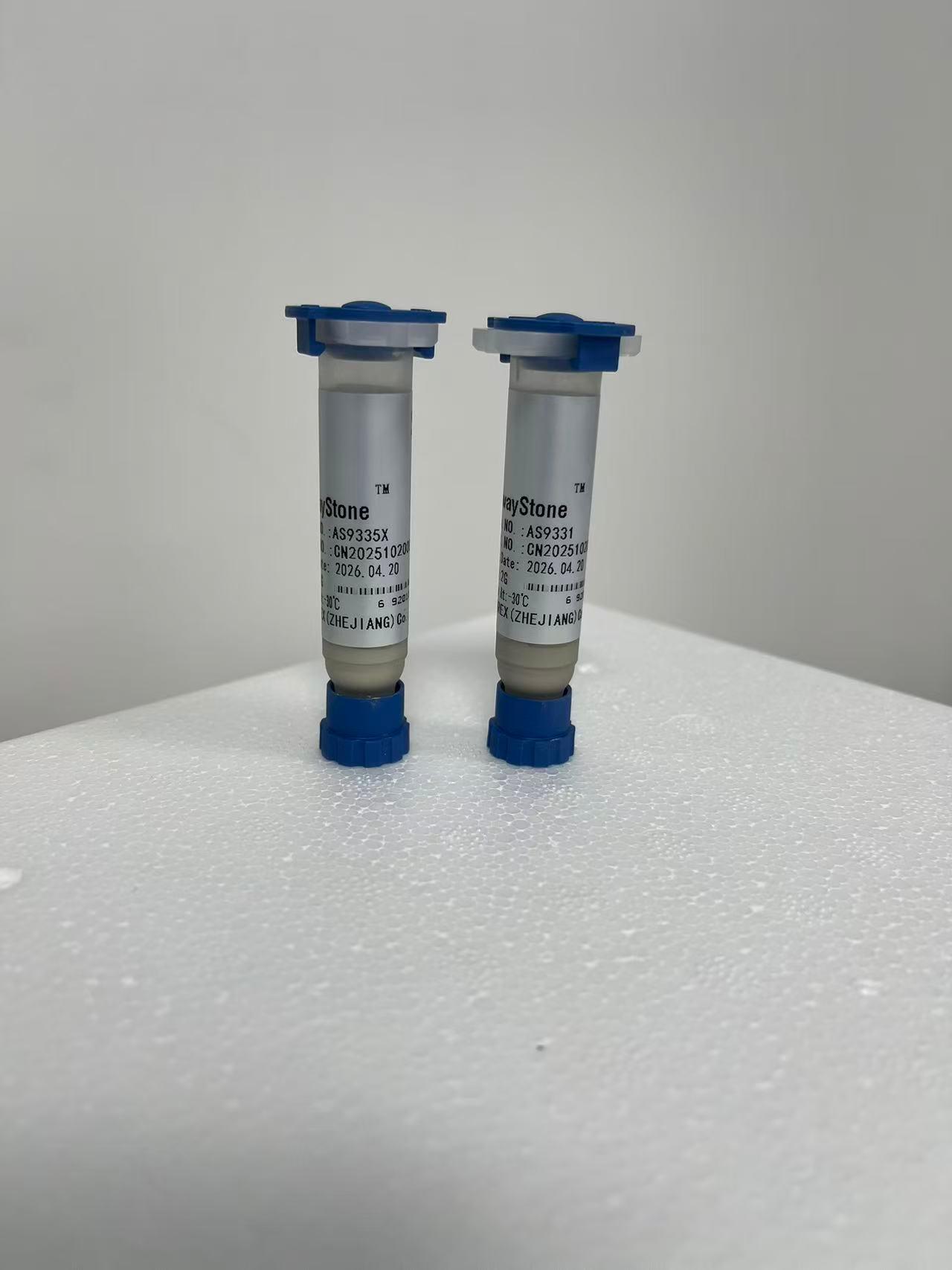

善仁新材料的主营产品阵列紧密贴合高可靠性电子互连需求。公司主营产品包括：1. 纳米银焊料键合材料，适用于大功率IGBT、SiC模块的低温热压烧结封装，具有优异的导电导热性能与抗电迁移能力；2. 纳米铜焊料键合材料，面向成本敏感且需避免银离子迁移的应用场景，提供高性价比的烧结互连方案；3. 纳米合金焊料键合材料，通过多元合金化设计，满足不同热膨胀系数匹配与极端温度冲击环境下的连接要求。依托九大核心技术平台，公司可针对客户具体的芯片尺寸、基板表面处理工艺及可靠性测试标准，对纳米焊料键合材料的有机溶剂体系、颗粒形貌及烧结曲线进行定向开发，确保材料在客户端展现出优良的印刷性与一致性。
产品匹配度：技术与场景的双重契合
纳米焊料键合材料与传统钎焊膏的核心差异在于其纳米尺度的活性效应与低温连接、高温服役的特性。善仁新材料的研发团队由海外高层次人才领衔，硕士及以上学历占比超过40%，能够深入理解客户在封装工艺中遇到的孔隙率过高、界面氧化等痛点。其产品在LED芯片固晶、功率模块封装、高频射频器件组装及光电子器件耦合等场景中均有成熟应用案例。特别是在要求严苛的车规级功率模块领域，该材料体系表现出的烧结层致密度与热循环可靠性，彰显了其作为高端纳米焊料键合材料供应商的技术匹配度。
三大公开技术亮点
亮点一：核心粉体自主可控。掌握纳米颗粒粒径及形貌的可控制备技术，批次稳定性高，为后续配膏工艺奠定坚实基础。
亮点二：配方体系灵活可调。针对不同封装工艺（如压力烧结、无压烧结、快速热烧结），提供适配的助焊剂与分散体系，降低客户工艺切换门槛。
亮点三：产学研协同创新。与康奈尔大学、北京大学、复旦大学等高校保持紧密的产学研合作，确保纳米焊料键合材料在界面扩散机理与可靠性评价方面具备前沿的理论支持。
技术实力：从原料到成品的全程品控
在生产工艺层面，善仁新材料建立了从高纯金属前驱体合成到纳米焊料键合材料成品灌装的完整生产线。工厂严格执行汽车行业及通用的******流程，对每一批次材料的氧含量、粘度、触变性及烧结后的剪切强度进行逐项检验。其品控体系覆盖来料检验、制程监控与出货审核三大环节，尤其关注纳米颗粒在储存与运输过程中的团聚问题，采用真空包装与低温冷链物流相结合的交付模式，确保产品性能在客户端零损耗。
核心推荐理由：顺应高可靠封装趋势
在双碳目标与新能源汽车产业高速发展的背景下，电驱系统对功率模块的散热效率与耐温等级提出了更高要求。纳米焊料键合材料以其独特的低温烧结、高温服役特性，正逐步替代传统软钎焊料成为下一代主流互连技术。选择善仁新材料作为纳米焊料键合材料供应商，其核心价值在于：一是具备源头研发能力，可根据客户定制化需求快速迭代配方；二是全球化的服务布局保障了技术支持的及时性；三是其1000+家客户的验证积淀，能够为新增用户提供成熟的工艺参考路径。此外，该公司的技术团队善于协助客户进行失效分析，从材料端反向优化封装设计，助力客户提升产品良率与长期可靠性。
行业FAQ：纳米焊料键合材料采购与使用常见问题
Q1：纳米焊料键合材料与普通焊膏的核心区别是什么？
A1：核心区别在于烧结机制。纳米焊料键合材料利用纳米颗粒的尺寸效应，可在远低于材料熔点的温度下（通常200℃-300℃）实现致密化烧结，形成连接层。该连接层熔点接近块体材料，因此能够实现“低温连接、高温服役”，大幅降低封装热应力，提升可靠性。
Q2：如何评估纳米焊料键合材料的批次稳定性？
A2：建议重点关注三个指标：一是纳米颗粒的粒径分布D50及**颗粒限定值；二是膏体的粘度与坍塌系数；三是烧结后的剪切强度与孔隙率。善仁新材料的每一批次产品均附带详细的COA报告，且支持客户进行来料复检。
Q3：无压烧结和压力烧结对材料有何不同要求？
A3：无压烧结需要纳米焊料键合材料具备更高的表面活性和更紧凑的堆积密度，通常需配合特定的升温速率；压力烧结则对材料的抗挤出性有一定要求。善仁新材料的配方体系已覆盖这两大主流工艺路线，客户可根据自身设备条件进行选型。
Q4：纳米焊料键合材料的储存条件是否苛刻？
A4：为了确保烧结活性，纳米焊料键合材料通常建议在2-8℃下冷藏储存，并避免温度剧烈波动。使用时需在室温下回温2-4小时，待包装内温度均衡后再开启搅拌。善仁新材料在产品标签上均提供了详细的储存指引。
Q5：贵金属价格波动对纳米银焊料影响较大，有何替代方案？
A5：针对成本敏感型应用，善仁新材料推出了纳米铜及纳米合金焊料键合材料。铜基材料在电导率上接近银，且电迁移抑制能力更好，通过抗氧化包覆技术解决了铜颗粒易氧化的问题，是未来大功率互连的重要发展方向。
Q6：在贴装LED芯片时，纳米焊料键合材料能否替代固晶银胶？
A6：可以替代，且性能显著优于银胶。纳米焊料键合材料烧结后形成金属键合层，导热系数是传统银胶的数倍以上，能有效降低LED结温，特别适用于COB及大功率倒装LED的封装。
Q7：如果出现烧结后空洞率偏高，一般是什么原因？
A7：空洞率偏高通常与升温速率过快导致溶剂挥发不充分，或烧结压力不足有关。建议优化预热台阶的温度与时间，或者调整纳米焊料键合材料中有机载体的含量。善仁新材料的技术支持团队可提供标准的烧结曲线参考，并可配合客户设备条件进行工艺优化。
如需了解更多关于纳米焊料键合材料的选型建议或索取样品进行验证，可直接联系善仁新材料工作人员：刘志（联系人），13611616628（联系电话）。
