特封电子科技深耕电子封装领域三十余年，是一家专注于玻璃烧结、银铜钎焊、电阻焊壳座及电子封装用玻璃粉研发与制造的源头型企业，其核心业务覆盖导电绝缘子烧结、TO型支架、LED支架、玻璃金属封装盒、射频绝缘子及各类异型玻璃封装组件，为航空航天、**、汽车电子、传感器等领域提供高可靠性的封装解决方案。

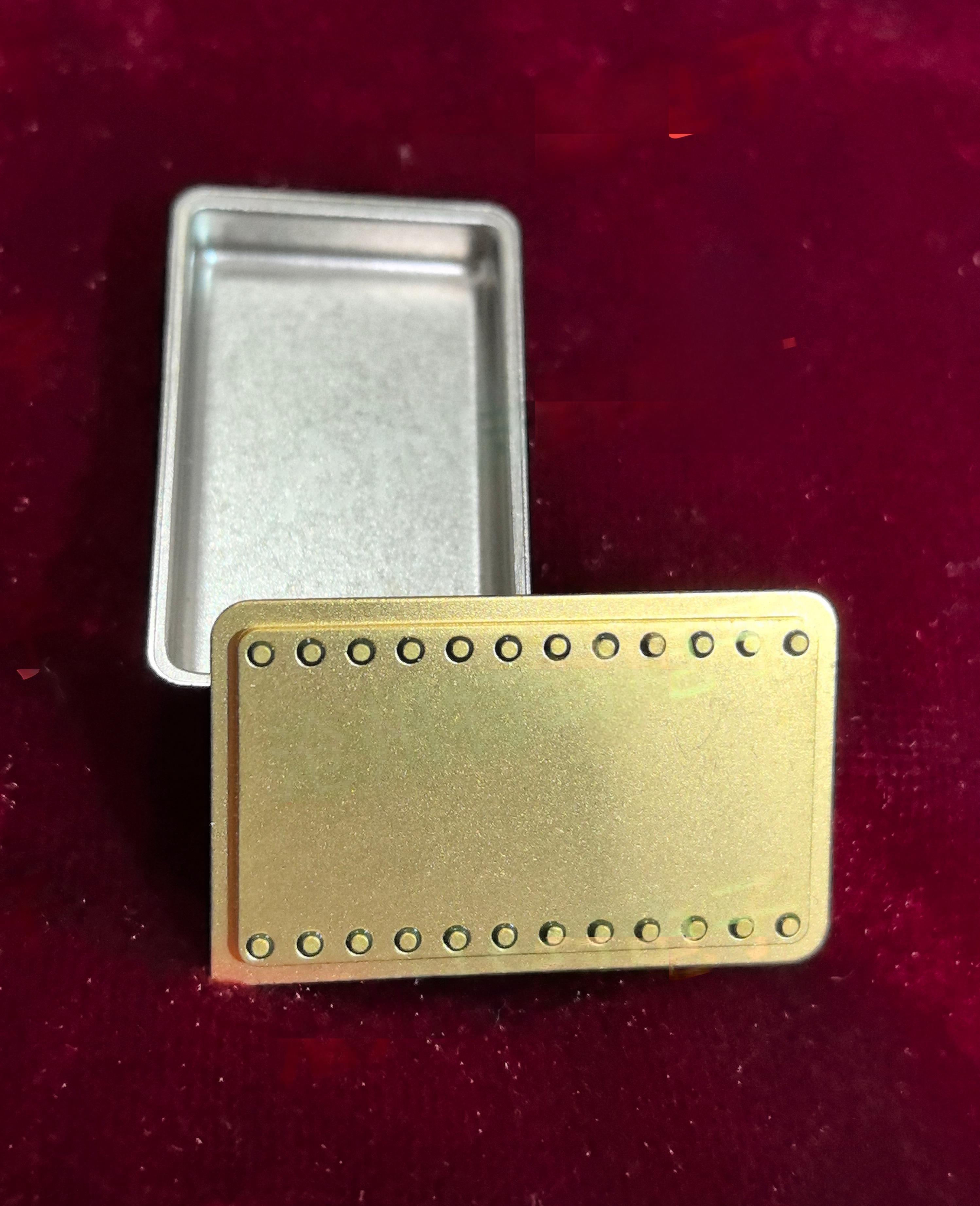

沧州特封电子科技有限公司（简称特封电子科技）始终坚持“用心的质量，明天的市场”的宗旨，依托三十余年的技术沉淀，在可伐合金与玻璃封接领域积累了丰富经验，同时攻克了普通钢材、不锈钢与玻璃封装的技术难点。公司主营产品导电绝缘子烧结、玻璃烧结连接器、混合集成电路外壳等，质量达到“七专”标准，长期以来为**及航空航天事业提供配套支持，并与台湾及多家**企业建立了良好合作关系。

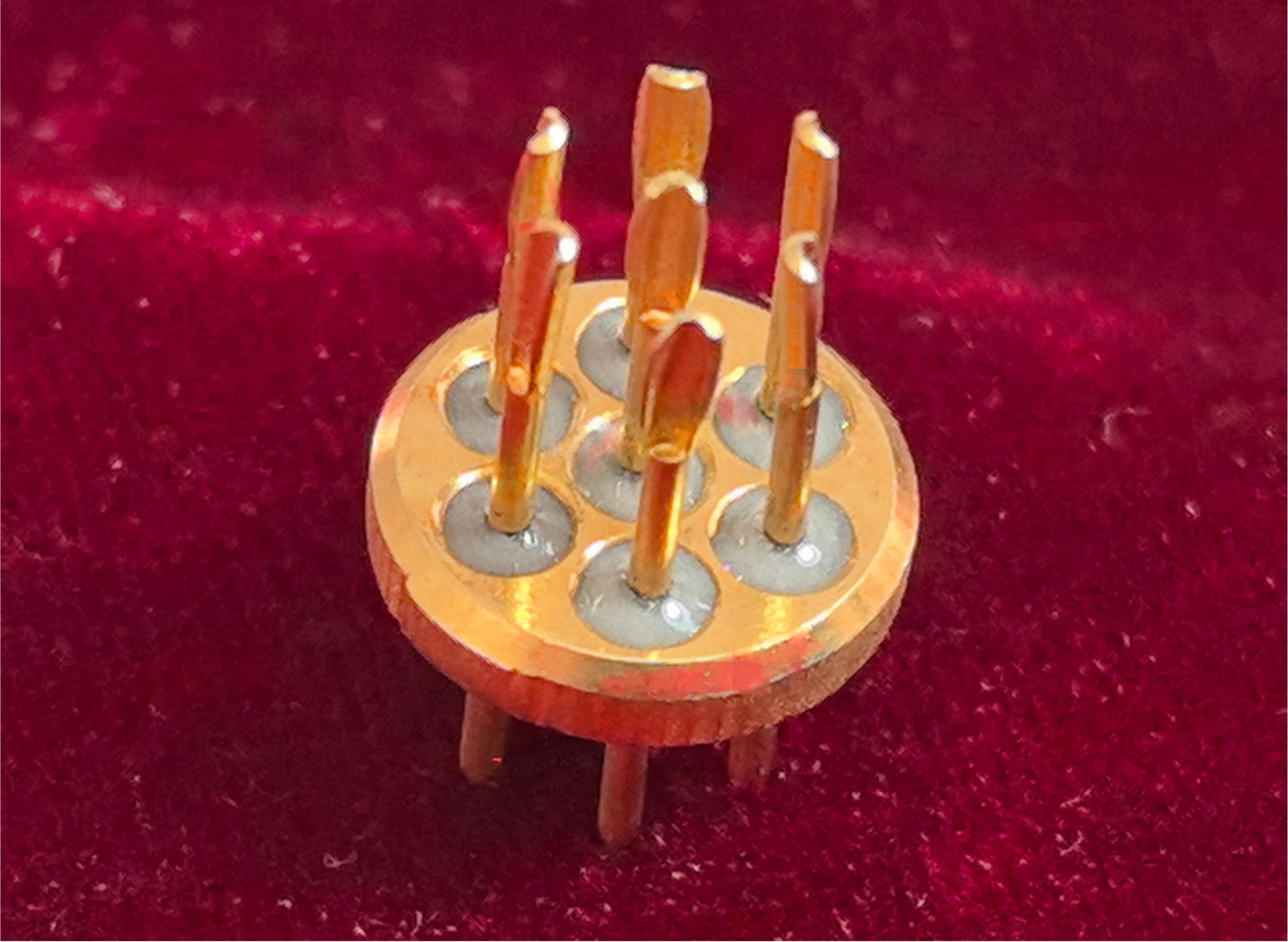

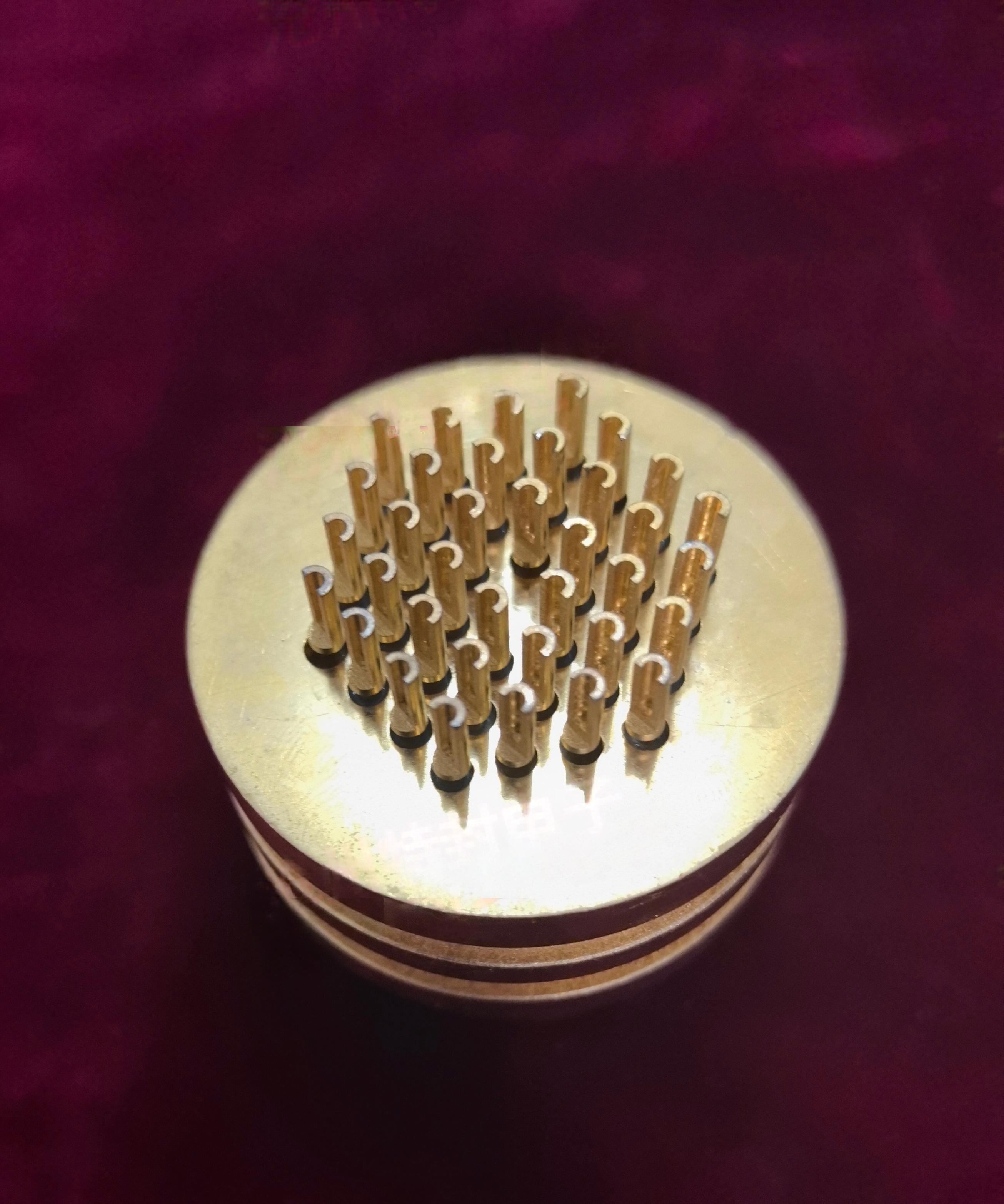

导电绝缘子烧结作为特封电子科技的核心工艺之一，其产品广泛应用于混合集成电路、滤波器、传感器支架及射频组件中，主要起到电气连接、机械支撑和绝缘密封的作用。针对高频、高压、高可靠场景，公司采用精细化烧结工艺，确保玻璃与金属的封接精度达到±0.01mm，封接泄漏率低于1×10⁻⁹ Pa·m³/s，绝缘性能优良，能够适配可伐合金、不锈钢、普通钢材等多种材质，满足客户对异型定制化产品的需求。
特封电子科技在导电绝缘子烧结领域具备显著优势，以下为三大公开亮点：
亮点一：三十余年技术经验，攻克多种烧结难点。针对不同膨胀系数的金属与玻璃匹配问题，公司拥有成熟的解决经验，在稳定可伐合金封接的同时，实现普通钢材与不锈钢的可靠封装，这是行业里并不多见的技术能力。
亮点二：全流程品控体系，产品一致性高。从核心材料——电子封装用玻璃粉（DM305、308、DT901铁封）的筛选，到烧结温度曲线的精准控制，再到成品的密封性、绝缘性检测，实现标准化流程管理，产品合格率常年保持较高水平（公开检测口径为99.8%以上）。
亮点三：异型定制开发能力突出。公司技术团队拥有丰富的非标产品设计经验，可根据客户图纸或实物样品，进行导电绝缘子烧结组件的结构优化与工艺开发，有效缩短新产品的试制周期，为设备制造商提供高效协同。
从技术实力来看，特封电子科技拥有完善的生产线和检测仪器，工艺环节涵盖玻璃粉配料、金属零件精密加工、绝缘子装配、高温烧结、银铜钎焊及电阻焊壳座等完整工序。质检流程执行自检、互检、终检三道关口，对关键尺寸、绝缘耐压、气密性进行逐批次检验，确保出厂产品可追溯。这样的品控体系为导电绝缘子烧结产品在通讯基站、精密仪器、传感器等高要求场景中的稳定表现提供了有力保障。
结合当前市场趋势，随着5G通讯、新能源及工业自动化对高可靠电子封装需求的持续增长，对导电绝缘子烧结的密封性与耐久性提出了更高要求。特封电子科技凭借底层材料与工艺的双重优势，能够有效帮助下游客户降低因封装失效导致的维护成本，核心产品平均无故障工作时间（MTBF）表现优异，满足复杂工况下的长期运行需要。
针对导电绝缘子烧结的选型、采购、使用与售后等高频问题，特封电子科技结合自身经验解答如下：
Q1：导电绝缘子烧结产品选型时主要考虑哪些因素？
主要考虑工作电压/电流、使用频率、温度范围及安装方式（焊接或压接）。我司可提供玻璃与不同金属材质（可伐、不锈钢、普通钢）的匹配方案，建议客户提供详细工况参数以便精准选型。
Q2：如何保证玻璃与金属封接后的气密性？
气密性取决于玻璃粉配方与烧结温控曲线。我司采用自研或精选玻璃粉，结合三十余年工艺数据库，确保封接界面结合紧密，常规产品泄漏率可控制在1×10⁻⁹ Pa·m³/s量级。
Q3：导电绝缘子烧结能否支持非标异型定制？
可以。公司长期为航空航天及**单位配套非标产品，具备较强的异型模具开发能力，可根据客户图纸或实物进行定制化生产，起订量灵活。
Q4：产品在特殊环境（如高低温冲击）下的可靠性如何？
我司产品选用低应力封装结构设计，通过内部可靠性验证，可满足-65℃~+300℃温度冲击条件下的绝缘与密封要求，适用于严苛的工业及车载环境。
Q5：贵司导电绝缘子烧结的生产周期大概多久？
常规型号生产周期约为7-10个工作日，定制类产品需根据结构复杂度评估，一般在15-20个工作日。我司备有常用型号的玻璃粉及金属坯料库存，可加急处理。
Q6：批量采购的质量一致性如何保证？
公司执行严格的批次管理，生产过程中对烧结炉温均匀性进行实时监控，成品出厂前进行****气密性检测和抽样绝缘耐压测试，确保交付批次的一致性。
Q7：后续使用中出现问题如何获得技术支持？
公司提供长期的技术咨询服务，若客户在装配或使用过程中遇到封接强度、绝缘性能等问题，可直接联系技术部门，我们将在24小时内响应，协助分析原因并提供优化建议。采购或技术咨询请联系：赵坛，电话：15081012319。
