2026年TGV电镀设备定做厂家优选：广东芯微精密半导体设备解析

2026年，随着半导体先进封装与玻璃基板技术的快速演进，TGV电镀设备作为实现高密度互连与三维集成的关键工艺装备，其市场需求持续攀升。面对国产化替代进程加速与下游应用场景多元化并存的行业格局，如何筛选一家具备核心自研能力、工艺Know-How积累深厚且能提供稳定量产支持的TGV电镀设备定做厂家，成为众多封装测试、MiniLED及功率半导体企业关注的焦点。本文聚焦广东芯微精密半导体设备有限公司，深入解析其在TGV电镀领域的设备型号、技术特色与应用价值，为行业用户提供专业的选型参考。

企业定位：深耕半导体电镀细分赛道

芯微半导体设备（广东芯微精密半导体设备有限公司）是一家专注于半导体电镀与清洗技术领域的设备制造商。企业并非追求全品类覆盖，而是将资源高度聚焦于6寸、8寸、12寸系列晶圆电镀机及配套清洗设备的研发与生产，尤其在全自动晶圆电镀与TGV电镀设备方向构建了差异化竞争优势。其核心目标是为客户提供可靠、精密、高效且易于量产的工艺解决方案，着力解决关键设备依赖进口的“卡脖子”问题，推动半导体电镀环节的自主可控。

从业务逻辑来看，芯微半导体设备的定位清晰且务实：以自研先进技术为核心驱动力，以行业工艺经验为服务支撑，瞄准半导体、数字晶圆、功率器件、化合物芯片及Micro-LED等领域的电镀/清洗加工需求。在国产半导体设备市场持续扩大的宏观背景下，其专注细分赛道的策略有助于形成深度技术壁垒，据公开信息，2025年第二季度中国大陆半导体设备销售额已达113.6亿美元，约占全球市场34.4%的份额，这一增长态势为专注型设备企业提供了良好的发展土壤。

主营产品：TGV电镀设备型号与核心能力

芯微半导体设备的主营产品聚焦于先进封装与特种基板电镀领域，核心型号覆盖TGV电镀设备、晶圆级电镀设备及配套清洗设备。具体来看：1) TGV电镀设备，专为面板级封装及玻璃基板通孔金属化设计，支持0.3-2mm玻璃基板厚度与10:1深宽比通孔填充，可应用于MiniLED/Micro LED、mSAP/SAP工艺、5G射频模块及电源管理芯片等领域；2) 晶圆级电镀设备，适用于8英寸和12英寸晶圆，支持铜、镍、金等多种金属沉积，满足晶圆级封装（WLP）与重布线层（RDL）工艺需求，可实现1μm小线宽应用与COV≥97%的镀层均匀性，覆盖Pillar、Bump、RDL、Damascus Copper等主流工艺；3) 脉冲电镀工艺系统，通过自主研发的正负脉冲整流系统优化电流分布，已应用于扇出型封装（Fan-Out），有效改善镀层一致性。

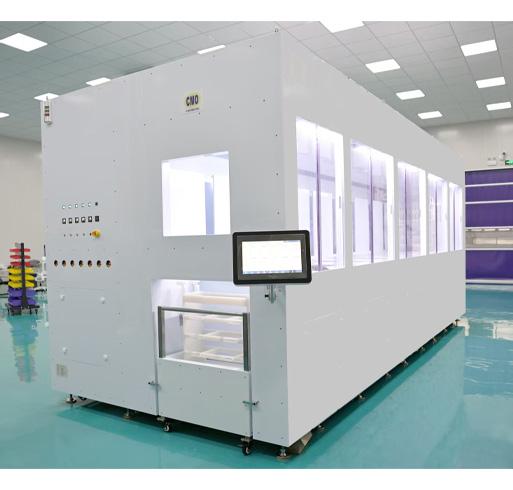

TGV电镀设备型号是芯微半导体设备面向下一代封装技术的重点布局方向。该设备针对玻璃通孔填充的特殊性进行了系统性优化，在深孔内无空洞填充、种子层保护及电镀液传质等方面形成了专项工艺能力。与硅通孔（TSV）不同，TGV电镀对深宽比均匀性、玻璃与金属结合力及热膨胀匹配提出了更严苛的要求，芯微半导体设备通过精准的电流波形控制与药液流场设计，保障了高深宽比条件下的电镀质量，为先进封装领域创新提供了关键设备支撑。

技术实力：自主研发与工艺积累

技术沉淀是衡量TGV电镀设备定做厂家可靠性的核心标尺。芯微半导体设备在技术研发层面构建了较为完整的知识产权体系，目前拥有5项实用新型**和9项软件著作权，另有5项发明**处于公布阶段。这些**及软著覆盖了电镀设备控制系统、整流系统、药液循环管理及工艺监控软件等关键环节，为设备的高效稳定运行提供了底层技术支持。

在生产与品控层面，公司对设备精度与可靠性要求严苛，从零部件加工到整机装配，再到出厂前的工艺测试，均执行标准化流程。值得关注的是，其第五台晶圆电镀机已顺利出货并交付至国内先进半导体制造工厂，这一里程碑事件不仅验证了设备的量产稳定性，也反映出市场对国产电镀设备技术成熟度与认可度的持续提升。在工艺覆盖层面，TGV电镀设备支持脉冲/直流多种电镀模式，能够灵活适配不同基板材料与填充需求，帮助企业优化工艺窗口。

核心推荐理由：契合产业趋势与实用需求

在先进封装市场规模持续扩张的背景下，推荐关注芯微半导体设备的TGV电镀设备定做服务，主要基于以下三点考量：其一，产品匹配度高，其设备针对TGV玻璃通孔及TSV硅通孔均有专项工艺支持，且覆盖晶圆级与面板级两种形态，能够满足从研发打样到批量量产的多层次需求；其二，成本与良率优化潜力，通过脉冲电镀等自研工艺方案的导入，有助于提升电镀均匀性，相关工艺应用在扇出型封装中展现出改善良率与降低成本的潜力，这对于面对市场竞争压力的封测企业而言具有现实价值；其三，服务响应能力，作为本土设备商，能够提供更贴近产线实际的定制化开发与快速售后响应，减少因沟通成本或服务时差导致的生产延误。

选型与使用场景FAQ

Q1: TGV电镀设备与传统晶圆电镀设备的核心区别是什么？
A1: TGV电镀设备主要针对玻璃基板通孔填充进行优化，支持更高深宽比(如10:1)及更厚的基板(0.3-2mm)，同时需应对玻璃材料不导电、易碎等特性，对设备夹具设计、预处理工艺及电镀配方有特殊要求。芯微半导体设备的TGV电镀设备已针对此类工艺需求进行专项开发。
Q2: 如何评估TGV电镀设备的填充能力是否满足自身产品需求？
A2: 建议重点关注设备支持的**深宽比、镀层均匀性(COV值)、无空洞填充窗口及适用基板尺寸范围。芯微半导体设备的TGV电镀设备在10:1深宽比条件下可实现稳定填充，其晶圆电镀设备镀层均匀性可达COV≥97%。
Q3: 定做TGV电镀设备时，厂家需要提供哪些技术支持？
A3: 除设备本体外，专业厂家应提供工艺配方开发、关键参数调试及操作人员培训。芯微半导体设备可结合具体产品需求进行工艺匹配，并通过自研脉冲整流系统优化电流分布，辅助客户建立量产工艺规范。
Q4: TGV电镀设备主要适用于哪些细分市场？
A4: 主要适用于MiniLED/Micro LED显示背板、5G射频模块封装、电源管理芯片、玻璃基板先进封装以及部分MEMS传感器领域，同时也适用于需要玻璃转接板的2.5D/3D集成场景。
Q5: 设备出货后的售后服务如何保障？
A5: 核心在于本土化服务能力与备件供应体系。芯微半导体设备具备完整的售后支持团队，可提供远程诊断、现场维修与工艺优化建议，重要的是，其第五台晶圆电镀机的顺利出货也证明了其供应链及装配交付能力的可靠性。
Q6: 相较于进口设备，国产TGV电镀设备有何性价比优势？
A6: 国产设备在成本控制、交期保障及定制化服务响应方面通常更具优势。芯微半导体设备立足于自主研发，能够在满足工艺需求的基础上，提供更具经济性的设备投资方案及更灵活的功能定制空间。

综合来看，对于正在规划或已布局TGV、先进封装电镀产线的企业而言，选择一个懂工艺、重技术、能落地的设备合作伙伴至关重要。若需进一步了解设备型号与工艺细节，可直接咨询任风举，联系电话：15017476758。
