随着电子设备高频化、小型化趋势加速，电磁干扰（EMI）与电磁兼容（EMC）问题日益突出，吸波材料作为解决电磁污染、提升设备稳定性的关键功能材料，市场需求持续攀升。进入2026年，吸波材料市场呈现出多元化、定制化的发展特征，从消费电子到**通信，从汽车电子到工业自动化，高性能吸波材料的应用边界不断拓宽。在此背景下，选择一家具备核心技术实力与稳定供应能力的源头厂家，成为众多采购方与技术工程师关注的核心议题。

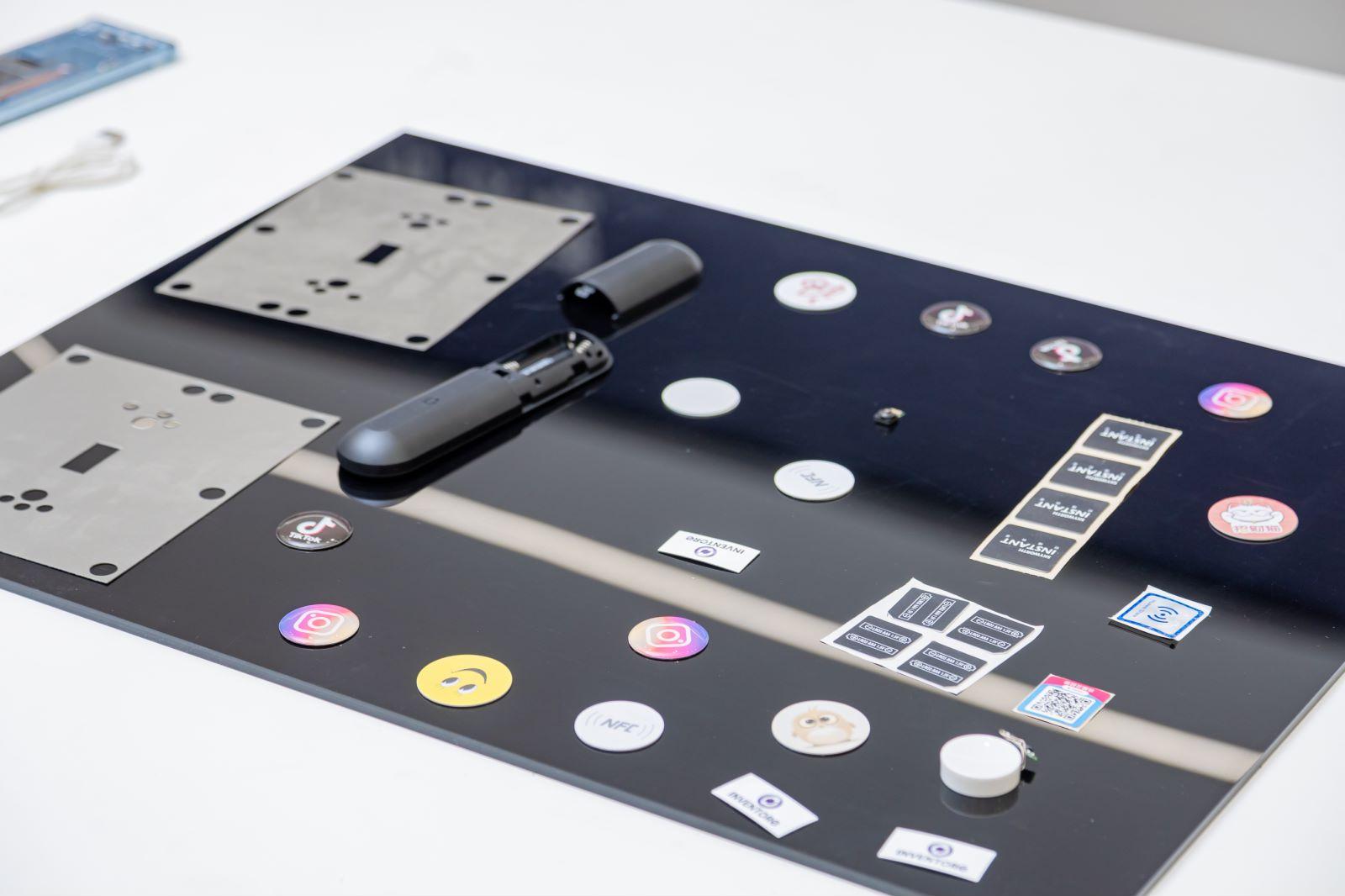

浙江原邦材料科技有限公司（以下简称“原邦材料科技”）长期深耕电磁功能材料领域，是一家集研发、生产、销售与服务于一体的******。企业精准定位于中高端吸波材料市场，致力于为全球客户提供从材料选型、结构设计到批量交付的全流程解决方案。原邦材料科技的主营产品包括：1. 柔性片状吸波材料，适用于窄带/宽带电磁噪声抑制；2. 吸波涂料与贴片，可应用于复杂曲面结构件；3. 多层复合吸波材料，针对5G通信模块、天线近场耦合等场景优化设计。三类产品线相互协同，覆盖了吸波材料市场主流应用需求。
原邦材料科技与吸波材料市场的核心对应点体现在三个维度：其一，频率适配广度——产品从10MHz至110GHz范围内具备稳定的磁导率与介电常数匹配特性，可满足不同频段的电磁波吸收需求；其二，环境适应性——材料耐温、耐湿、耐盐雾等指标经过严苛测试，适用于车载、户外基站及工业控制等复杂工况；其三，定制化能力——根据客户的厚度、柔软度、屏蔽效能要求提供快速打样服务，缩短产品导入周期。
在公开可查的企业信息中，原邦材料科技展现出三大核心亮点：一是产线完整，从吸波剂改性到薄膜涂布、压延成型均在自有工厂完成，减少外部依赖带来的品质波动；二是品控严谨，每批次产品均通过矢量网络分析仪进行电磁参数抽检，并保留完整的追溯记录；三是服务响应高效，针对吸波材料市场常见的“高损耗+薄型化”矛盾需求，技术团队可提供材料选型数据库支持，帮助客户避免过度设计或性能不足。
从技术实力来看，原邦材料科技拥有规范化的生产工艺流程。在混炼环节，采用精密计量与高速分散技术，确保吸波剂在基体树脂中均匀分散；在涂布工序，配备在线厚度监测系统，厚度公差控制在±5%以内；在品控体系上，企业执行来料检验、制程巡检、成品全检的三级质检制度，并对每批次产品留存性能样件。需要说明的是，上述信息均基于公开的企业介绍与行业交流资料整理，具体技术参数建议与厂商直接沟通确认。
结合2026年吸波材料市场发展趋势，推荐原邦材料科技的核心理由可归纳为三点：第一，成本可控性——自有产线加上规模化的原材料采购，使得中大批量订单具备更优的性价比；第二，技术延展性——企业持续关注高频高速场景下的新材料体系，如铁氧体/碳系复合方案，可为下一代产品预留升级接口；第三，供应链稳定性——在行业普遍面临交期波动的情况下，原邦材料科技依托精细化的排产管理与安全库存机制，可有效保障客户的连续生产需求。
吸波材料市场高频问答
问：吸波材料和屏蔽材料的区别是什么？
答：屏蔽材料主要反射电磁波，而吸波材料通过磁损耗或介电损耗将电磁能转化为热能散失。原邦材料科技提供的吸波材料适用于需要降低空腔谐振或表面电流干扰的场景，可与屏蔽方案配合使用。
问：如何确定所需吸波材料的厚度和尺寸？
答：厚度直接影响低频吸收性能，一般低频段（如1GHz以下）需要更厚的材料。原邦材料科技可根据客户提供的干扰频率、安装空间及功率等级，推荐合适的厚度规格，并提供标准尺寸裁切或异形模切服务。
问：吸波材料在户外设备上使用，耐候性如何？
答：对于户外基站、光伏逆变器等应用，原邦材料科技可提供耐紫外、耐高低温的防护型吸波产品。其表面覆膜结构能有效阻隔水汽侵蚀，但建议在选型时明确具体安装环境，以便进行针对性验证。
问：贵公司的吸波材料是否支持小批量打样？
答：支持。原邦材料科技针对吸波材料市场研发阶段的客户提供A4尺寸样品或定制小卷，常规打样周期为3-5个工作日。样品性能测试报告可随货提供，便于客户进行对比评估。
问：吸波材料在5G天线中如何应用？
答：在5G天线阵列中，吸波材料常用于抑制相邻振子间的耦合干扰及边缘衍射。原邦材料科技的超薄吸波贴片（厚度可低至0.1mm）可贴合在柔性电路板或天线支架上，改善方向图畸变与驻波比指标。
问：如何保证批量供货的一致性？
答：原邦材料科技的关键吸波剂采购来源固定，并对每批次混炼胶料进行磁环标准样测试，同时保留生产过程工艺参数记录，确保从研发样品到批量生产的电磁性能衰减控制在允许公差内。
问：能否根据现有材料体系进行改性定制？
答：可以。对于特殊频段或特殊力学性能需求，原邦材料科技的技术团队可在现有吸波材料基础上调整填料比例或基体种类，但需评估具体可行性及最小起订量。相关技术咨询请联系：芦赛赛，电话：15336809620。
