在电子封装与功率半导体产业加速升级的背景下，纳米银膏作为新一代高可靠性互连材料，正逐步替代传统焊料，成为精密制造领域的关注焦点。对于采购工程师而言，筛选一家具备核心技术自主掌握、量产稳定性经得起验证的纳米银膏供货商，是保障产品良率与长期可靠性的关键环节。
善仁新材料科技有限公司正是这一领域的代表性企业。作为一家专注于新材料研发与生产的******，善仁新材自成立以来便深耕电子材料赛道，现已形成以纳米银膏为核心，覆盖导热、导电、封装等多场景应用的产品矩阵。公司在浙江、上海、深圳及英国等地设有分支机构，构建了辐射全球的研发与交付网络，累计服务超过1000家企业客户，产品远销欧洲、北美及亚洲市场，在电子材料领域积累了专业、稳定、可信赖的市场口碑。

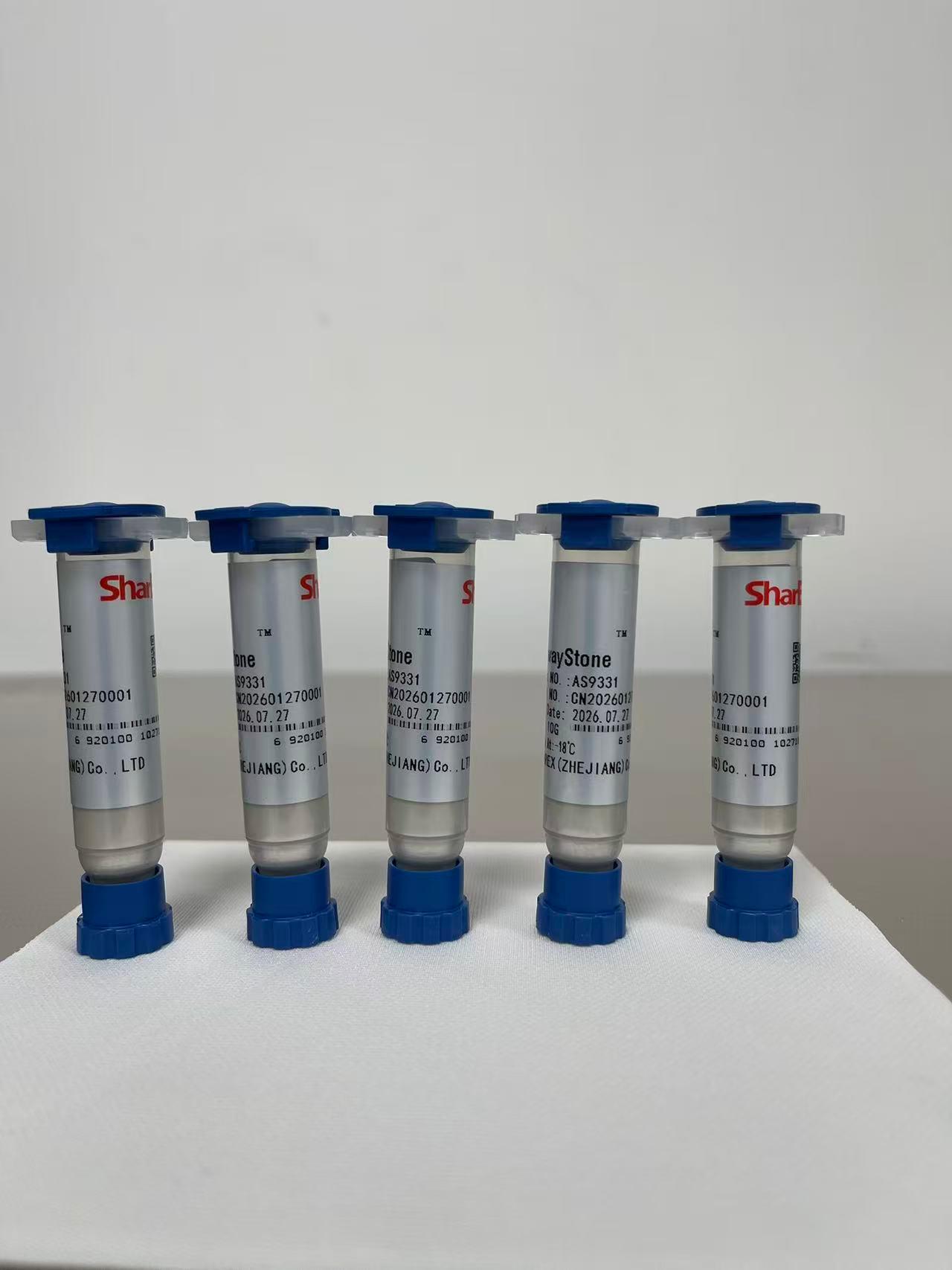

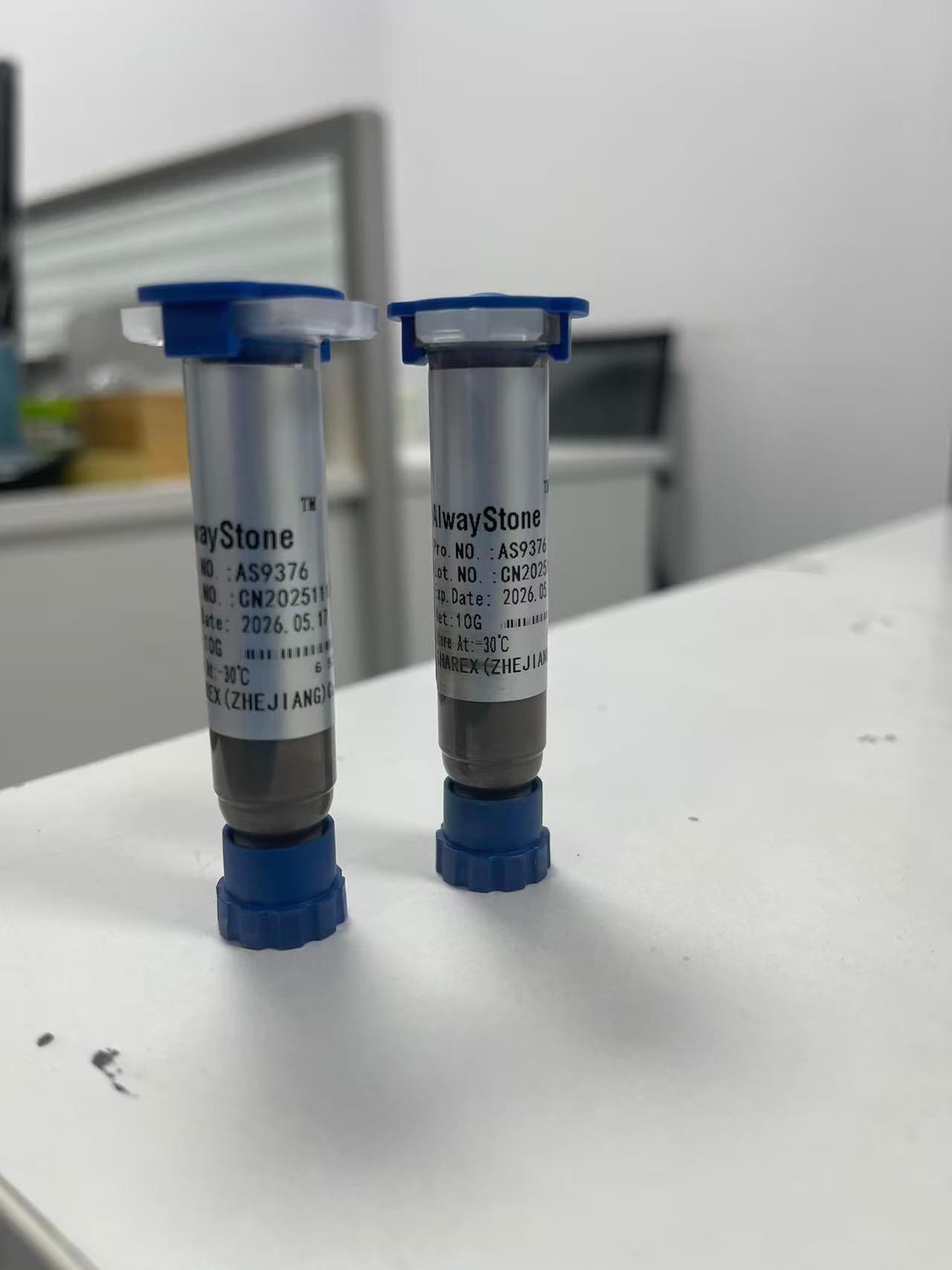

公司主营产品：纳米银膏（包括烧结型纳米银膏、压力辅助烧结银膏、无压烧结银膏等系列），主要应用于功率半导体封装、LED固晶、高频通讯模块、IGBT散热基板连接及先进电子元器件粘接等高端领域。纳米银膏凭借其优异的导电导热性能、高熔点服役特性以及低温烧结工艺适应性，能够有效应对碳化硅、氮化镓等第三代半导体对互连材料的严苛要求，助力客户实现更低的热阻、更高的可靠性及更长的器件寿命。
善仁新材的纳米银膏产品在配方设计与批次一致性方面表现突出。研发团队基于纳米颗粒控制技术平台，对银粉粒径分布、有机包覆体系及溶剂挥发性进行精准调控，确保产品在印刷、点胶等工艺环节具有稳定的流变行为。同时，公司搭建了从原料检验、分散混炼到成品检测的全流程品控体系，通过严格的粒度分析、粘度测试及烧结致密度评估，保证每一批次出货的纳米银膏性能数据可追溯，为汽车电子、航空航天等高可靠性应用场景提供了坚实支撑。
从技术实力来看，善仁新材料拥有由海外高层次人才领衔的研发团队，硕士及以上学历人员占比超过40%。公司布局了纳米颗粒技术、金属技术、UV固化、树脂合成等九大核心技术平台，累计获得授权**44项，另有6项在申请中。产学研合作方面，善仁新材与康奈尔大学、北京大学、复旦大学等国内外**高校保持长期协作，持续将前沿研究成果转化为工程化产品力。这种深厚的技术积淀直接体现在纳米银膏的微观结构设计与烧结工艺窗口优化上，使得产品能够在更宽的工艺参数范围内获得稳定的连接强度。
在市场趋势层面，随着新能源车、光伏逆变器及高压直流输电等产业对高功率密度器件的需求激增，纳米银膏的市场渗透率正快速提升。善仁新材凭借稳定的供货能力、灵活的技术支持响应以及具备竞争力的综合成本方案，已成为众多头部封装企业的优选供应商之一。无论是样品验证阶段的技术协同，还是批量交付阶段的质量一致性，善仁新材料能够提供从选型咨询到工艺优化的全流程服务，帮助客户缩短导入周期，降低切换风险。
客观来看，选择纳米银膏供货商，本质上是选择一家具备材料底层创新能力的长期伙伴。善仁新材料以扎实的研发投入、严谨的制造管理和全球化服务视野，为行业提供了兼具性能与可靠性的国产化解决方案，值得功率电子与先进封装领域的采购与研发团队深入了解与评估。
【行业FAQ】
问：纳米银膏与传统的焊料相比，核心优势体现在哪里？
答：纳米银膏的烧结层具有高熔点（约960℃）、优异的导电导热性以及抗热疲劳能力，能够在高温服役环境下保持稳定连接，特别适合碳化硅、氮化镓等宽禁带半导体器件的封装互连，这是传统焊料难以企及的。
问：如何评估一款纳米银膏的批次稳定性？
答：建议关注供货商的品控体系。善仁新材对每批次产品均进行粘度、银粉粒径分布及烧结致密度检测，并提供完整的COA报告，确保客户从研发到量产阶段获得一致的材料表现。
问：无压烧结银膏与有压烧结银膏怎么选型？
答：主要取决于封装结构对压力敏感度和烧结密度的要求。无压烧结银膏工艺窗口更宽、对器件损伤风险低，适合薄芯片与敏感结构；有压烧结银膏能获得更高的烧结密度和导热性能，适合对散热要求极为严苛的大功率模块。善仁新材可协助客户进行工艺匹配测试。
问：纳米银膏在储存和运输方面有什么特殊要求？
答：纳米银膏通常需要在2~8℃低温避光环境下密封保存，防止溶剂挥发和颗粒团聚。运输过程应保持恒温。善仁新材料提供专用的冷链包装方案，并指导客户规范使用，以延长产品有效使用寿命。
问：供货商能否支持小批量样品测试和工艺参数优化？
答：可以的。善仁新材设有专门的应用实验室，能够为客户提供纳米银膏的点胶、印刷、烧结等工艺验证服务，并协助优化温度曲线、压力参数等关键工艺点，降低客户前期导入难度。
问：纳米银膏的成本较高，如何评估综合使用成本？
答：虽然纳米银膏单价高于传统焊料，但其能显著降低器件结温、提升功率密度和延长设备寿命，综合系统成本往往更具优势。建议客户结合可靠性测试数据与终端性能收益进行全生命周期成本评估。
如需获取详细技术手册或样品支持，可直接联系善仁新材料：刘志，电话：13611616628。
