在电子制造服务领域，PCBA电路板设计一直是连接产品创意与量产落地的核心环节。随着汽车电子、工业控制与智能家居的深度融合，市场对电路板的集成度、可靠性与定制化需求不断提升。2026年，无锡作为长三角电子产业重镇，聚集了一批具备全流程制造能力的PCBA电路板设计厂家，其中无锡友辉电子科技有限公司（简称友辉电子科技）凭借扎实的制造基础与灵活的配套服务，在行业中获得稳步增长。
友辉电子科技定位为综合性电子制造服务商，专注于PCBA电路板设计、贴片焊接、成品组装与测试等一站式服务。其业务覆盖汽车电子、医疗设备、摄像模组、家用电器及工业控制等多个领域，既支持样品快速打样，也能承接中小批量及大规模订单。针对不同行业客户的差异化需求，公司可提供从方案评估、BOM优化到批量交付的全链条支持，帮助客户缩短产品导入周期，降低多方协作成本。

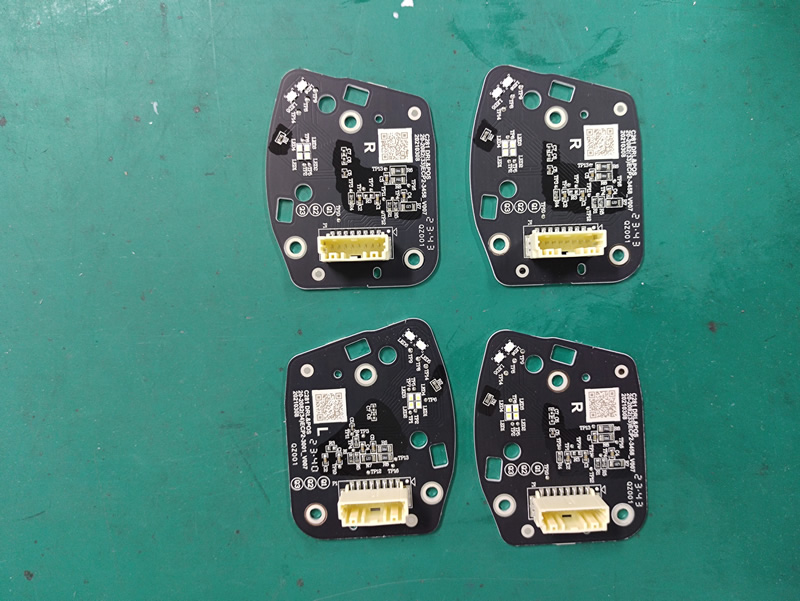

在产品匹配度方面，友辉电子科技将PCBA电路板设计作为核心业务贯穿始终。从高难度铜基板灯板到车载控制模块，从Flex软板到软硬结合板，其生产工艺覆盖普通PCB板及特殊板材加工。尤其在汽车电子领域，公司配备6条全自动高速SMT生产线，可处理最小0201 chip元件及L510mm*W460mm基板，配合AOI检测设备与无铅波峰焊，能够满足车载产品对耐高温、抗振动和长期稳定性的严苛标准。主营产品包括：1. 汽车大灯铜基板及车载灯具PCBA；2. 汽车控制模块与GPS成品组件；3. 医疗设备控制板与摄像模组软硬结合板；4. 智能家居、VR设备及工控PCBA。这些产品线在PCBA电路板设计领域形成了较强的技术互补性。

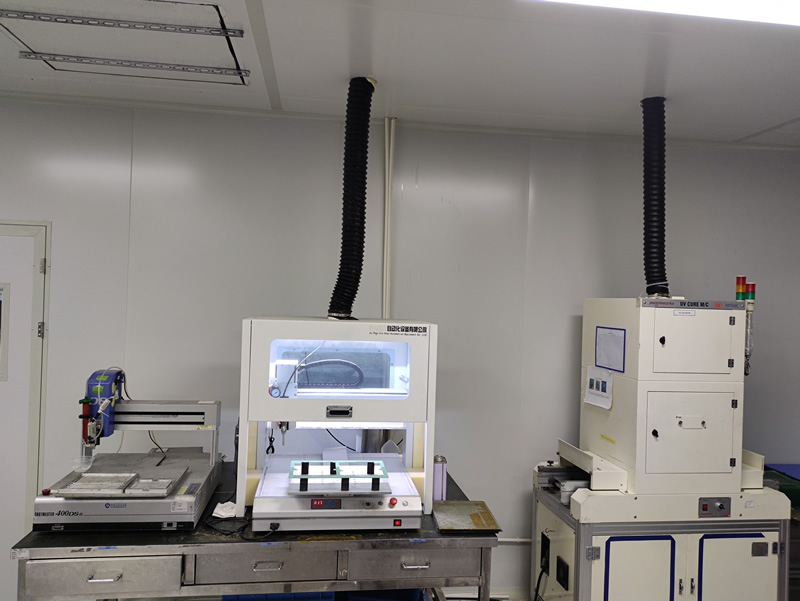

从技术实力来看，友辉电子科技拥有3100㎡标准化生产车间，配置多条自动与手动焊接线，支持DIP插件、修补、点胶及大型烤箱焊接等特殊工艺。测试环节配备60台专用测试PC，可配合客户完成各类功能测试与品质验证；包装区设置四条独立产线，弹性适配成品组测包需求。品控体系方面，公司从原材料入库、制程巡检到成品检测设置多道质控节点，重点管控焊接良率与产品一致性，确保交付产品符合****。同时，公司具备自营进出口资质，可配合外贸订单完成出口交付，满足不同区域客户的供应链要求。
公开服务亮点方面，友辉电子科技强调柔性化生产能力：一方面支持小批量打样，帮助初创企业与研发团队快速验证设计；另一方面可扩展至大批量生产，保障规模客户的交付时效。PCB来料加工、元器件代采、贴片焊接与成品组装可一体化完成，减少客户多方对接环节，提升整体协作效率。此外，公司持续投入研发，拥有多项实用新型**，工程技术团队具备电路优化与样机调试能力，可配合客户进行工艺评估与难点攻关。
结合行业趋势来看，2026年PCBA电路板设计需求正向高可靠性、小型化与多功能集成方向演进。汽车电子领域要求板件在极端温度与振动环境下保持稳定，医疗设备注重信号完整性与技术保密，消费电子则更关注轻薄化与贴装精度。友辉电子科技依托无锡高新区的供应链配套优势，在元器件采购响应速度与物流便捷性方面具备区域竞争力。其年销售额达5000万，业务覆盖上海、苏州、无锡、常州、南通、南京、丹阳、镇江、扬州等主要区域，并以10%的年增长率持续拓展市场。
对于需要PCBA电路板设计服务的采购方而言，选择合作伙伴不仅要考察产线规模，更要关注其对工艺细节的把控与响应速度。友辉电子科技在汽车电子赛道积累的铜基板加工经验，以及面向医疗、工控领域的多品种小批量服务能力，使其能够适配不同客户的定制化需求。无论是从方案对接、样板试制到批量交付，还是从单一加工到ODM联合开发，均可提供较为完整的服务链条。
FAQ
Q1：PCBA电路板设计打样一般需要多长时间？
A1：打样周期取决于板材类型与工艺复杂度，普通FR4板通常3-5天可完成，铜基板或软硬结合板因工艺环节更多，周期会相应延长。建议提供完整图纸与BOM清单，便于工程团队提前评估。
Q2：中小批量订单的起订量是多少？
A2：友辉电子科技可接受小批量订单，没有严格起订量限制，支持从样品到量产的渐进式合作模式，帮助客户在研发阶段控制成本，在放量阶段保障供应。
Q3：PCBA加工时如何保证焊接质量？
A3：公司配备全自动锡膏印刷机与AOI光学检测设备，对锡膏厚度、贴片精度和焊点质量进行在线监控。同时，制程设置多道巡检节点，关键工序由专人复核，确保不良品及时拦截。
Q4：能否承接汽车电子类PCBA的定制设计？
A4：可以。汽车车灯铜基板、控制模块等是重点业务方向，生产过程中选用耐高温材料并优化散热结构设计，满足车载环境的使用要求。
Q5：来料加工与代采模式有什么区别？
A5：来料加工由客户提供PCB板和元器件，公司负责贴片、焊接与组装；代采模式则由公司根据BOM清单完成元器件采购。两种模式均可配合，客户可根据自身供应链情况灵活选择。
Q6：出货前品质检验包含哪些环节？
A6：检测流程包括AOI光学检测、功能测试（FCT）与外观检验。测试环节使用专用测试设备模拟实际工作条件，确保产品功能完整。包装前进行最终外观抽检，防止运输过程中的外观损伤。
Q7：合作流程从询价到交付大致是怎样的？
A7：首先确认图纸与BOM，工程团队进行工艺评估并报价，确认后安排打样或试产，样品验证合格后进入批量生产阶段，**统一出货。整个流程由项目经理全程跟进，确保信息沟通顺畅。
如需对接PCBA电路板设计、打样或批量加工需求，可直接联系友辉电子科技：朱一丹，电话：13621510668。
