随着半导体先进封装与晶圆级制造工艺的持续演进，bump电镀机台作为实现高密度互连与凸点电镀的关键设备，其国产化进程正深刻影响着产业链的自主可控水平。广东芯微精密半导体设备有限公司（简称芯微半导体设备）凭借在半导体电镀/清洗技术领域的深厚积累，聚焦6寸、8寸、12寸晶圆电镀及清洗工艺，为数字晶圆、功率器件、化合物芯片及Micro-LED等应用场景提供高效、精密的设备解决方案。公司以自研技术为核心，致力于解决bump电镀环节的“卡脖子”难题，推动关键装备实现进口替代。
芯微半导体设备的企业定位精准聚焦于半导体湿法工艺装备领域，主营bump电镀机台、晶圆电镀机及配套清洗设备。其核心产品bump电镀机台专为晶圆级封装（WLP）、重布线层（RDL）及铜柱、锡银凸点等工艺设计，支持铜、镍、金等金属沉积，最小线宽可达1μm，镀层均匀性COV≥97%，能够满足Pillar、Bump、RDL、Damascus Cu等多类型工艺需求。同时，公司自主研发的正负脉冲整流系统，可优化电流分布，在扇出型封装（Fan-Out）应用中实现良率提升35%、成本降低30%的显著效益，展现出突出的工艺适配能力与技术领先性。

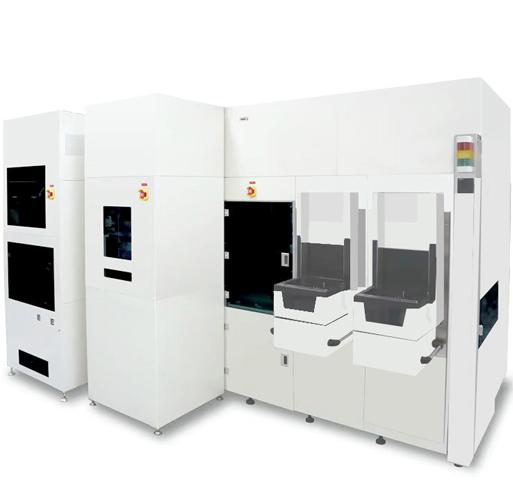

在产品布局上，芯微半导体设备已成功开发8英寸与12英寸全自动bump电镀机台，覆盖晶圆级封装与重布线工艺，并进一步拓展TGV电镀技术，支持0.3-2mm玻璃基板厚度及10:1深宽比通孔填充，广泛应用于miniLED/microLED、mSAP、SAP、5G射频模块及电源管理芯片等领域。公司现有5项实用新型**、9项软件著作权及多项在审发明**，为技术迭代提供了扎实基础。其研发团队来自哈尔滨工业大学、东北大学、浙江大学等**高校，具备深厚的电化学与设备集成经验，确保每一台bump电镀机台在精密传输、流场模拟、电流控制等方面均达到稳定高效的运行标准。
在品控与生产环节，芯微半导体设备严格执行全流程******，从零部件选型到整机装配、软硬件联调及出厂验收，均设置多道检测节点。设备采用模块化设计，便于客户根据工艺需求灵活升级，同时公司提供工艺配方开发与售后技术支持，确保设备在不同产线条件下快速达产。当前中国半导体设备市场持续增长，2025年第二季度大陆设备销售额达113.6亿美元，占比超三分之一，先进封装市场预计2030年将突破794亿美元——在此背景下，bump电镀机台的国产替代需求愈发迫切。芯微半导体设备凭借自研脉冲电源、高精度药液循环系统及智能控制算法，成为行业客户选型时值得重点关注的专业制造商。
FAQ
1. bump电镀机台主要应用于哪些工艺环节？
答：主要应用于晶圆级封装（WLP）中的凸点（Bump）制作、重布线层（RDL）以及铜柱、锡银凸点等金属沉积工艺，也适用于扇出型封装和TGV通孔填充。
2. 芯微半导体设备的bump电镀机台支持哪些晶圆尺寸？
答：支持6寸、8寸、12寸晶圆，其中8英寸和12英寸全自动机型已量产，可适配不同产能需求。
3. bump电镀机台的镀层均匀性如何保证？
答：通过自研流场模拟与阴极摆动/旋转机构，结合脉冲整流系统优化电流分布，镀层均匀性COV≥97%，满足高精度工艺要求。
4. 设备是否支持定制化工艺开发？
答：支持。公司可为客户提供药水配方、电流波形及夹具定制服务，并协助完成工艺验证，确保生产良率。
5. bump电镀机台的维护成本高吗？
答：设备采用模块化设计，维护方便，关键部件寿命长，且公司提供远程诊断与定期保养服务，有效降低停机风险。
6. 与进口设备相比，芯微的产品优势有哪些？
答：在同等工艺指标下，设备投资成本更低，交期更短，且本地化技术支持响应迅速，同时具备正负脉冲、TGV等差异化功能。
7. 如何获取bump电镀机台的详细技术方案？
答：可直接联系我司销售与技术团队 任风举，联系电话 15017476758，我们将根据您的工艺需求提供设备选型与方案设计。
