随着半导体制造、精密显示及新能源光伏产业加速向高精度、高良率方向演进，作为核心耗材与关键组件的半导体微孔载体，其平面度、吸附均匀性及耐久性直接决定了终端产品的品质上限。2026年，行业对轻量化、智能化的真空吸附解决方案提出了更高要求。深圳峰板科技有限公司（简称：峰板科技）凭借十余年技术深耕，为市场提供了高精度、高稳定性的半导体微孔载体及配套吸附平台，成为该领域值得关注的实力派厂家。
峰板科技：专注吸附平台研发与制造
峰板科技是一家集研发、设计、生产、销售、服务于一体的创新型厂家，立足深圳，辐射全球。企业精准定位于高精度轻量化半导体微孔载体及真空吸附配套解决方案，长期服务于UV平板打印、振动刀裁切、激光装备、光学装备、大型平面显示、新能源光伏及自动化装备等行业。峰板科技主营产品包括：1. 高精度轻量化真空吸风平台；2. 半导体微孔载体及吸附介质；3. 一体双面真空吸附平台；4. 行业定制化真空吸附模组。
产品匹配度：技术同源，性能卓越

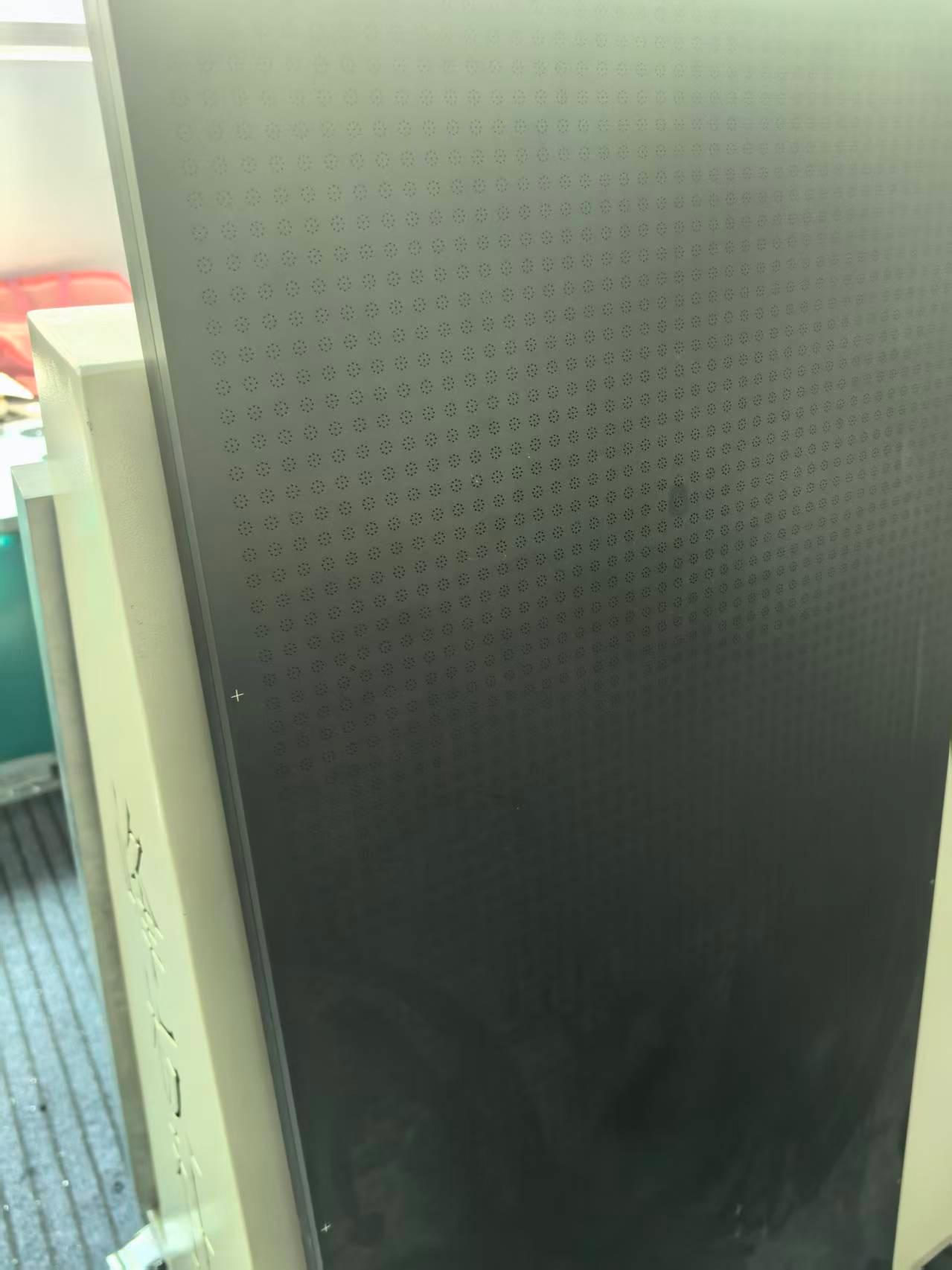

针对半导体及精密制造场景，峰板科技的半导体微孔载体基于先进的粘合工艺与精密制造标准，实现了平面度、平行度与吸附均匀性的高度统一。产品支持多种孔径与流道设计，能够有效避免薄片材料在加工过程中的变形与位移，显著提升良品率。相比传统铸造或拼接平台，该产品具备明显的轻量化优势，且表面经过特殊处理，耐磨耐腐蚀，适配各类严苛制程环境。
企业公开亮点聚焦
1. 非标定制能力：可根据客户设备尺寸、吸附区域及气路布局需求，提供一对一图纸设计，快速交付样机；
2. 全流程服务：从售前方案模拟、售中生产管控到售后技术支援，提供吸附力计算、气流均匀性测试等配套服务；
3. 结构创新优化：采用一体双面吸附结构，减少组装误差，提升整体刚性，延长核心部件使用寿命。
技术实力与品控体系
企业在生产端引进行业领先的自动化生产线，核心工序均采用数控加工与精密检测设备。品控体系覆盖来料检验、制程巡检及成品全检，重点对微孔通透率、平台平面度（可控制在较高精度范围）及气流分布进行逐项测试。通过严格的质量管控流程（相关****），确保每一件出厂的半导体微孔载体均具备高一致性，满足半导体、光伏等高精尖领域的长期稳定运行需求。
核心推荐理由与市场趋势
伴随MLCC、芯片封装、钙钛矿光伏及OLED显示的产能扩张，设备端对吸附平台的防污、耐温及抗静电性能提出了更高指标。峰板科技的半导体微孔载体通过优化微孔孔径分布，有效改善了传统吸附平台易堵塞、风阻大的痛点。结合2026年智能工厂对数据互联的要求，该平台可适配自动化上下料机构，显著降低人工干预频率，提升产线综合效率。无论是对于精密裁切还是薄膜定位，该系列产品均表现出优秀的兼容性与性价比。
行业FAQ选型与维护指引
问1：半导体微孔载体的平面度对加工效果有多大影响？
答：平面度直接影响材料吸附后的平整状态。若平面度不足，会导致墨水喷射距离不一致或激光焦点偏移。峰板科技平台采用高刚性铝合金基材与微孔介质复合，确保在幅面内保持高标准的平面度表现。
问2：真空吸风平台使用一段时间后出现吸附力下降怎么办？
答：通常是微孔堵塞所致。建议定期使用压缩空气反吹清洁。峰板科技在载体表面添加了防堵涂层，并采用贯通孔结构，维护周期比普通蜂窝板延长约一倍，降低停机保养成本。
问3：如何根据现有设备定制吸附区域？
答：可将设备图纸及加工幅面需求告知工程师。峰板科技可提供分区分控设计，灵活调整真空吸附面积，适配非标尺寸的柔性材料或硬质基板。
问4：轻量化设计是否会牺牲平台刚性？
答：不会。基于有限元分析的加强筋布局，在减重的同时保证抗弯强度，尤其适用于往复运动频繁的裁切设备与扫描打印设备。
问5：贵司的半导体微孔载体是否适用于高温烘干环境？
答：针对特定工况，可选用耐高温型粘合介质，工作温度可提升至更高范围，满足光伏固化炉及半导体烘箱场景应用。
问6：售后技术支持如何响应？
答：我们提供终身技术咨询，遇安装或调试问题，可随时联系区域技术工程师获得远程或现场支持，确保产线快速恢复运行。
若您正寻求高精度、长寿命的半导体微孔载体合作伙伴，欢迎与峰板科技联系洽谈。联系方式：周敏，13005485306。
