在组态工具中导入PROFINET网络GSD文件报错问题

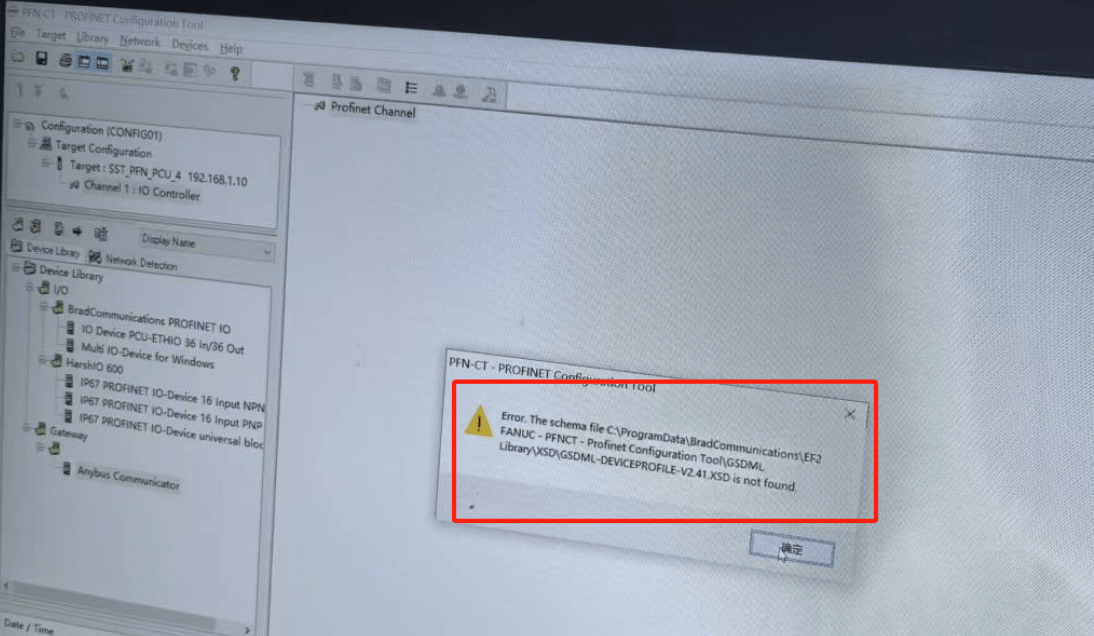

近期客户在使用PROFINET网络网关产品时，遇到在PLC组态工具中导入设备GSD文件报错。如下图所示，显示.XSD文件未找到。组态工具不同，显示的错误信息不完全相同，但基本都是跟XSD文件相关。

首先我们先了解一下GSD文件的作用：

GSD文件，它的全称是 “General Station Description” ，中文翻译为 “通用站描述文件” 。GSD文件的主要作用是对PROFINET或PROFIBUS设备的资源进行描述，以便组态工具能够正确对其进行解析。PROFIBUS总线的GSD文件和PROFINET实时以太网的GSD文件描述方式不同。PROFINET的GSD文件采用XML语言描述，后缀名为xml。按照约定，PROFINET I/O设备的GSD文件应遵循如下的命名规则：

GSDML-[版本号]-[设备厂商名称]-[设备家族名称]-[日期].xml

例如串行网关ABC3013的GSD文件名称为：

GSDML-V2.44-HMS-Anybus-Communicator-20240226

其中：

•文件名以“GSDML”开头

•V2.44是版本号

•HMS是设备厂商

•Anybus-Communicator是产品家族名称

•20240226是该版本GSD文件的发布日期

请注意不要随意修改GSD文件名称，增加或删除一些文字都可能会导致在组态工具中导入GSD文件报错。

接着我们看一下XSD文件：

PROFINET GSDML（General Station Description Markup Language）文件使用XML Schema Definition，即XSD文件来定义其结构和数据约束。它定义了PROFINET设备描述文件的合法元素、属性及数据格式，确保不同厂商的GSDML文件符合统一标准以实现设备互操作性。

综上，GSDML文件用于描述PROFINET设备的通信参数、模块信息、诊断功能等关键数据，而XSD文件就是该类XML文件的“语法规则手册”。

XSD文件的版本与GSDML文件版本紧密相关。不同版本的XSD可能引入新特性或调整约束，例如版本2.4可能支持更灵活的设备配置。‌在实际应用中，组态工具（如CODESYS或西门子TIA Portal）在解析GSDML文件时会自动加载对应XSD进行验证。

解决方法：

出现上图中.XSD文件未找到报错，主要是组态工具中的XSD版本低于设备GSDML文件版本，从而导致报错。解决方法有2种：

1.使用最新版本的组态工具，譬如西门子博图TIA Portal V17以上版本就支持V2.4版本的GSD文件。

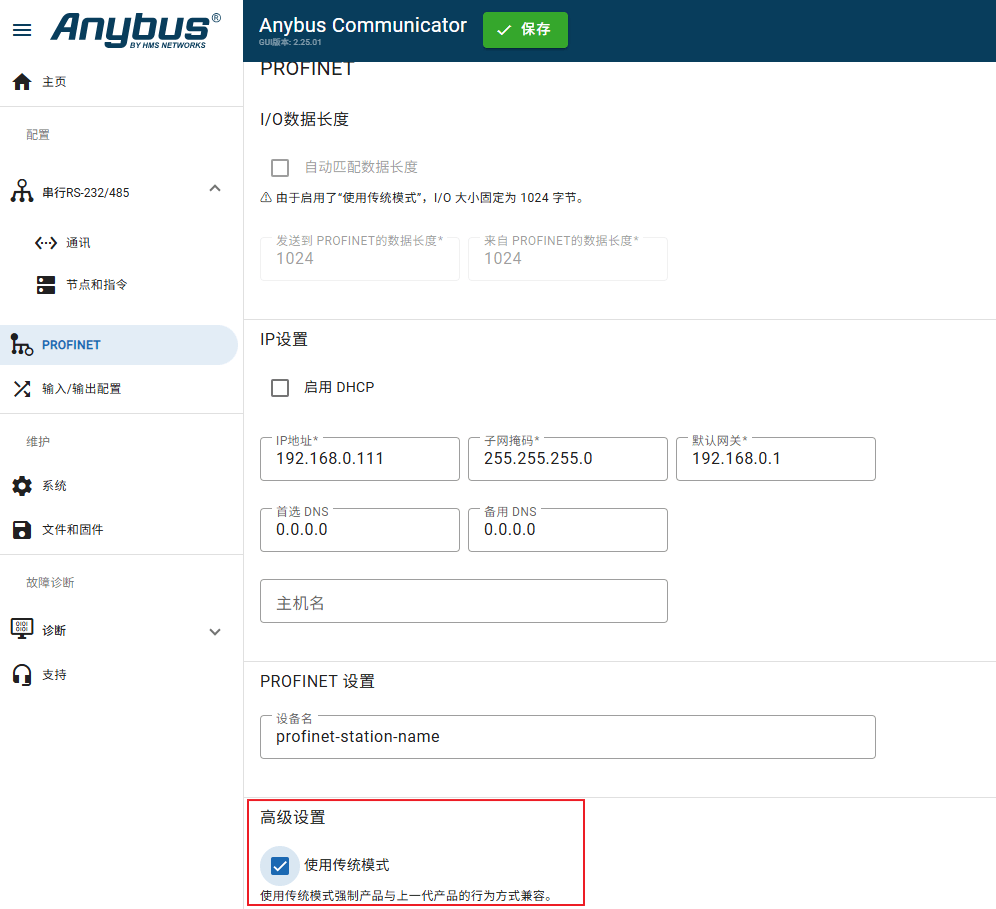

2.如果无法升级组态工具，在网关配置中提供了一个“使用传统模式”选项，勾选后就可以使用上一代网关的GSD文件，多为V2.3版本，基本上组态工具都可以顺利导入该版本GSD文件。
