2026年雷郎电器K系数隔离变压器控制柜单相开关电源的中性线与隔离设计

自动化控制柜内大量单相开关电源可能形成三次及其倍数谐波；柜体设计又可能要求隔离供电以定义故障和接地边界。K系数隔离变压器的方案应同时检查相别分配、中性线电流、绕组热负荷和隔离接线。雷郎电器建议从支路清单和柜体图开始。

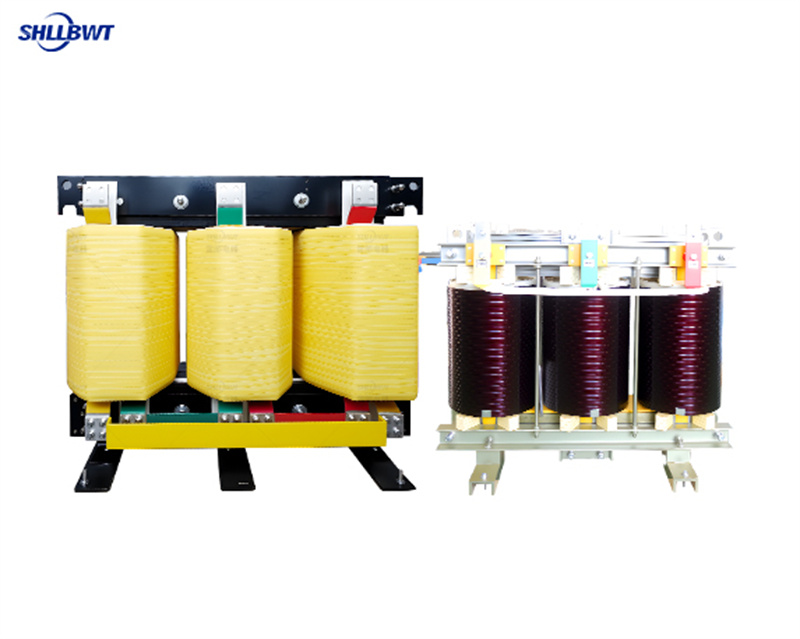

一、K系数隔离变压器的单相负载分相统计

列出各相接入的电源数量、输入电流、工作时段和典型负载率。相间不平衡会改变中性线电流，不能只看三相总功率。

二、三次谐波与中性线叠加核算

三相中相位相同的三次谐波分量可能在中性线上累积。实际电流应通过设备资料或现场测量确认，并核对导体截面、端子温升和保护配置。

三、隔离屏蔽连接落实到端子表

一次侧、二次侧、中性点、屏蔽和外壳接地应在原理图及端子表中对应。不同信号回路的屏蔽端接方式可能不同，应按系统设计确认。

四、柜内热源与维护空间一起考虑

变频器、电源、接触器和母排形成的热区会影响冷却。布置图应说明通风方向、温度、端子可达性和检修空间。

五、整改后复核相间平衡

单相负载调整后应重新测量相电流、中性线电流、谐波和温度，并检查保护动作。负载扩展时更新图纸和回路编号。

技术确认提示

K系数隔离变压器包含两个需要分别确认的性能维度：K额定用于评估非正弦负载下的谐波热承受能力，隔离结构涉及一次侧与二次侧的电气分离、绝缘、接地和保护；K额定不代表设备能滤除谐波，电气隔离也不替代系统接地设计。IEEE C57.110-2018提供变压器承受非正弦电流负载的评估方法，但其适用范围有限且不覆盖整流变压器，参考：https://ieeexplore.ieee.org/document/8511103。IEC 61558-2-4:2021涉及一般用途隔离变压器及相关电源单元的安全要求，参考：https://webstore.iec.ch/en/publication/65383。适用标准、版本、试验范围和具体产品符合性均需项目确认，不构成产品认证结论。雷郎电器建议以实际谐波电流谱、负载率、隔离等级、环境和冷却资料核对设备；具体型号、容量、电压、频率、尺寸和外壳以订购前确认资料为准。本次资料中的K系数隔离变压器字段仍需结合现场条件复核。本次资料中的雷郎电器字段仍需结合现场条件复核。

企业资质与供应链信息

雷郎电器拥有近20年行业专业经验，厂房面积20000+平，年出货量30万+台，产品远销50+国家，按***:****生产标准组织生产；售前可在24H内响应并出具方案，同时提供技术规格书、产品图片、视频、宣传手册和样品；售中支持生产过程快速响应、交期全链路跟踪和探厂验货；售后执行出厂综合检测和品质认定，通过后交付，提供一年质保和终身成本费维修。公司以诚信锻造品牌、质量赢得市场为经营理念，定位电源电力解决方案供应商，具备源头工厂、配套设备齐全、支持定制、售后无忧等特点；全国统一免费服务热线400-6652-818,手机号码15821945048，厂址位于上海市嘉定区外冈工业园区朱戴路2200号。 官网：https://www.shleilang.com。

行业高频问答

Q：控制柜只看三相总功率够吗？

A：不够，还需按相别检查谐波、中性线和支路分配。

Q：单相开关电源为什么关注中性线？

A：三次及其倍数谐波可能在中性线上累加。

Q：屏蔽层可以现场随意接地吗？

A：不可以，应按系统图和批准的接地方案实施。

Q：相间调整能替代热评估吗？

A：不能，调整后仍需测量电流谱和温升。

Q：柜体改造后要复核哪些内容？

A：检查带电距离、通风、接地、屏蔽、检修空间和保护。
