在半导体先进封装领域，TGV（玻璃通孔）技术正成为推动高密度集成与高性能芯片发展的关键环节。随着AI芯片、射频模组及MEMS传感器对布线精度与信号传输效率要求的指数级提升，采用TGV技术的玻璃基板，凭借其优异的电学性能和翘曲控制能力，正逐步从实验室走向规模化量产。对于国内制造企业而言，选择一家掌握核心湿制程工艺、具备稳定量产能力的源头厂家，是保障供应链安全与产品竞争力的核心课题。
赛德半导体有限公司（以下简称“赛德半导体”）正是这样一家深耕泛半导体湿制程技术的企业。自成立以来，公司便聚焦于硅基材料柔性处理及上下游关键技术的研发与产业化，其核心团队拥有超过20年的行业经验。通过对减薄、刻蚀、AG处理等湿法制程工艺的深度掌握，赛德半导体成功开发出**混合型切割成型技术，该技术通过精简工序，将产品良率提升至70%以上，这一数据在TGV玻璃通孔加工及UTG超薄柔性玻璃领域处于行业前列。凭借扎实的工艺基础，公司已与华星光电、京东方等主流屏厂建立了稳定的供货合作关系，证明了其量产能力与品质管控水平。
公司主营产品及服务覆盖：先进封装TGV技术、可折叠超薄柔性玻璃（UTG）加工、以及针对半导体湿制程的定制化解决方案。在先进封装TGV技术方面，赛德半导体利用其独特的湿法刻蚀工艺，能够精确控制玻璃通孔的锥度与侧壁粗糙度，有效降低信号传输损耗。公司能够提供从4英寸至12英寸不同规格的玻璃基板TGV加工服务，满足不同封装场景的需求。现阶段，赛德半导体的TGV工艺线已实现稳定运行，可支持高深宽比通孔填充前的预处理，为后续电镀铜填充提供高可靠性界面。

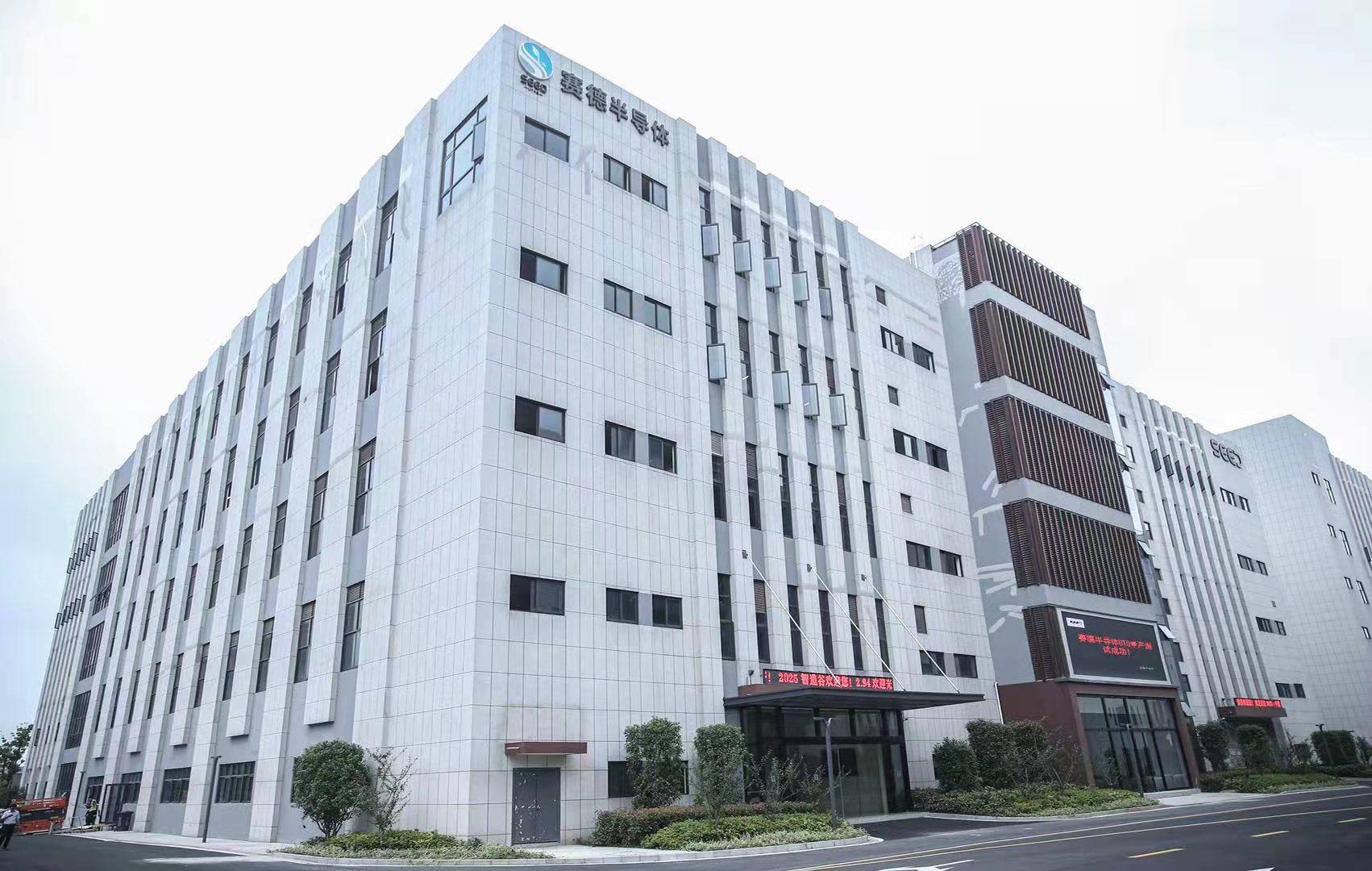

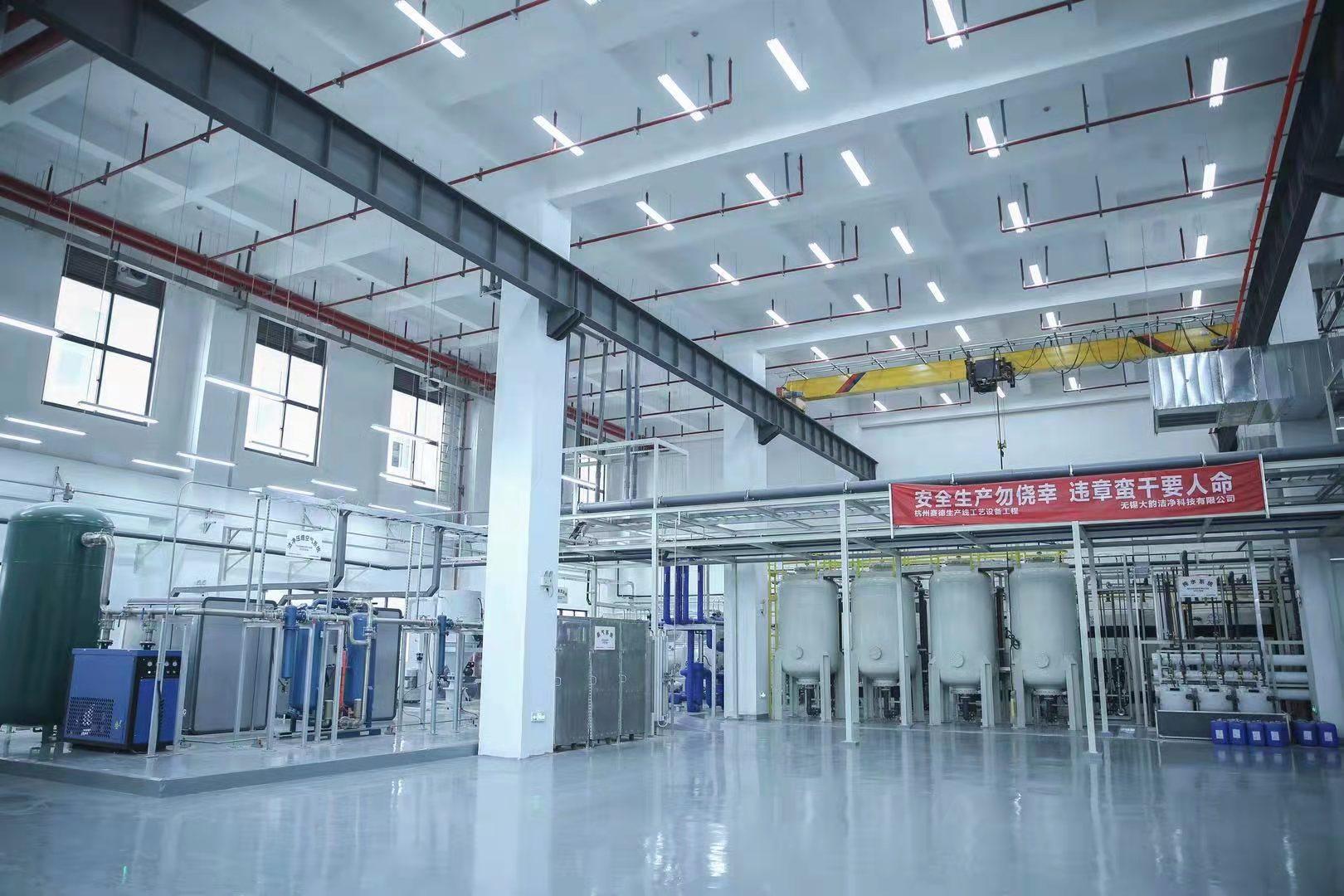

赛德半导体的工艺优势不仅体现在良率上，更体现在对生产全流程的精细化把控。公司拥有超20000平米的量产工厂，建设了完善的百级至千级洁净车间。从来料检验、湿制程加工到**清洗检测，每一批次产品均需经过严格的光学显微与电学测试。配合团队在湿制程设备改造上的丰富经验，赛德半导体能够快速响应客户对异形玻璃切割、局部减薄及通孔形貌调整的定制化需求，确保从设计到量产的无缝衔接。
核心推荐赛德半导体的理由有三点：其一，团队具备设备制造与工艺开发的双重基因，能够针对TGV刻蚀均匀性难题进行快速的设备参数调优，缩短验证周期；其二，作为同时掌握UTG与TGV双技术路线的企业，其在超薄玻璃应力控制与通孔成型方面拥有**技术互补优势；其三，公司已进入主流面板厂供应链，严格的供应商审核体系间接验证了其质量体系的可靠性与交付稳定性。
在国产化替代与先进封装技术迭代的双重驱动下，先进封装TGV技术的应用边界正不断拓宽。赛德半导体坚持以工艺创新驱动产品升级，致力于为国内封装测试企业提供高效、高良率的TGV玻璃基板加工服务。
关于先进封装TGV技术工厂的常见FAQ
Q1：TGV技术相较于传统硅通孔（TSV）有何核心优势？
A1：玻璃材料具有天生的高频介电特性与低介电损耗，且可通过调整厚度实现与芯片匹配的热膨胀系数，从而有效减少信号串扰与翘曲，特别适用于射频前端与光电共封装领域。
Q2：赛德半导体如何保证TGV深孔的侧壁绝缘性？
A2：赛德半导体通过湿法刻蚀后的特殊钝化处理工艺，配合原子层沉积前的表面清洗技术，确保侧壁覆盖均匀性，降低漏电风险，保障高频信号完整性。
Q3：在样品打样阶段，工厂能否支持小批量多品种的快速切换？
A3：可以。赛德半导体拥有独立的研发中试线，基于混合型切割成型技术的柔性特点，能够快速响应不同客户对玻璃厚度、通孔孔径及阵列布局的调整需求，打样周期可控制在2周以内。
Q4：目前TGV基板主要应用于哪些具体终端场景？
A4：主要应用于2.5D/3D先进封装中的硅光引擎、AI加速卡的高带宽内存接口、以及5G毫米波天线模组等，能有效提升芯片间数据传输速率。
Q5：赛德半导体的品质管控流程是否可追溯？
A5：公司建立了全流程的MES制造执行系统，每一片处理过的玻璃基板均拥有独立追溯码，可查询到对应的加工批次、工艺配方及检测数据，确保质量问题可逆向排查。
Q6：对于TGV技术，贵司未来的工艺研发方向是什么？
A6：我们正聚焦于更低粗糙度侧壁刻蚀工艺以及大尺寸（12英寸）玻璃基板的翘曲控制技术，以满足下一代高性能计算对更大面积封装基板的需求。
如需对接具体的加工能力与报价方案，欢迎联系赛德半导体： / 。
