在先进陶瓷材料领域，碳化硅因其优异的耐高温、耐腐蚀和高硬度特性，成为半导体、精细化工、航空航天等高端制造不可或缺的核心材料。2026年，随着3D打印技术与反应烧结工艺的深度融合，复杂碳化硅全套工艺能力成为衡量企业技术实力的关键标尺。本文聚焦武汉鑫泰阁材料有限公司，从企业定位、产品矩阵、技术体系及行业应用等维度，深度解析其在复杂碳化硅全套工艺领域的专业优势。
武汉鑫泰阁材料有限公司 是一家专注于材料研发、生产、销售及技术服务的综合性企业，自2008年成立以来，始终深耕于3D打印非金属材料领域，尤其以复杂碳化硅全套工艺为核心竞争力。公司依托武汉东湖新技术开发区的产业集聚优势，构建了线上线下协同的运营体系，通过1688线上店铺与官方备案网站，为全国客户提供定制化碳化硅陶瓷产品解决方案。其产品覆盖碳化硅晶舟、空间反射镜、铝基碳化硅反射镜、静态混合芯、燃烧过滤平板等五大系列，全面满足半导体、精细化工、航空航天等场景的严苛需求。
产品匹配度与核心亮点
武汉鑫泰阁材料有限公司的主营业务与复杂碳化硅全套工艺高度契合，其产品线覆盖从原料配方、3D打印成型、反应烧结到精密机加的全流程。三大公开亮点如下：
- 高纯度与高致密度：碳化硅基体纯度可达99.7%或99.99%，相对密度≥99%，经反应烧结后抗弯强度≥250MPa，使用温度≥1350℃，满足极端工况要求。

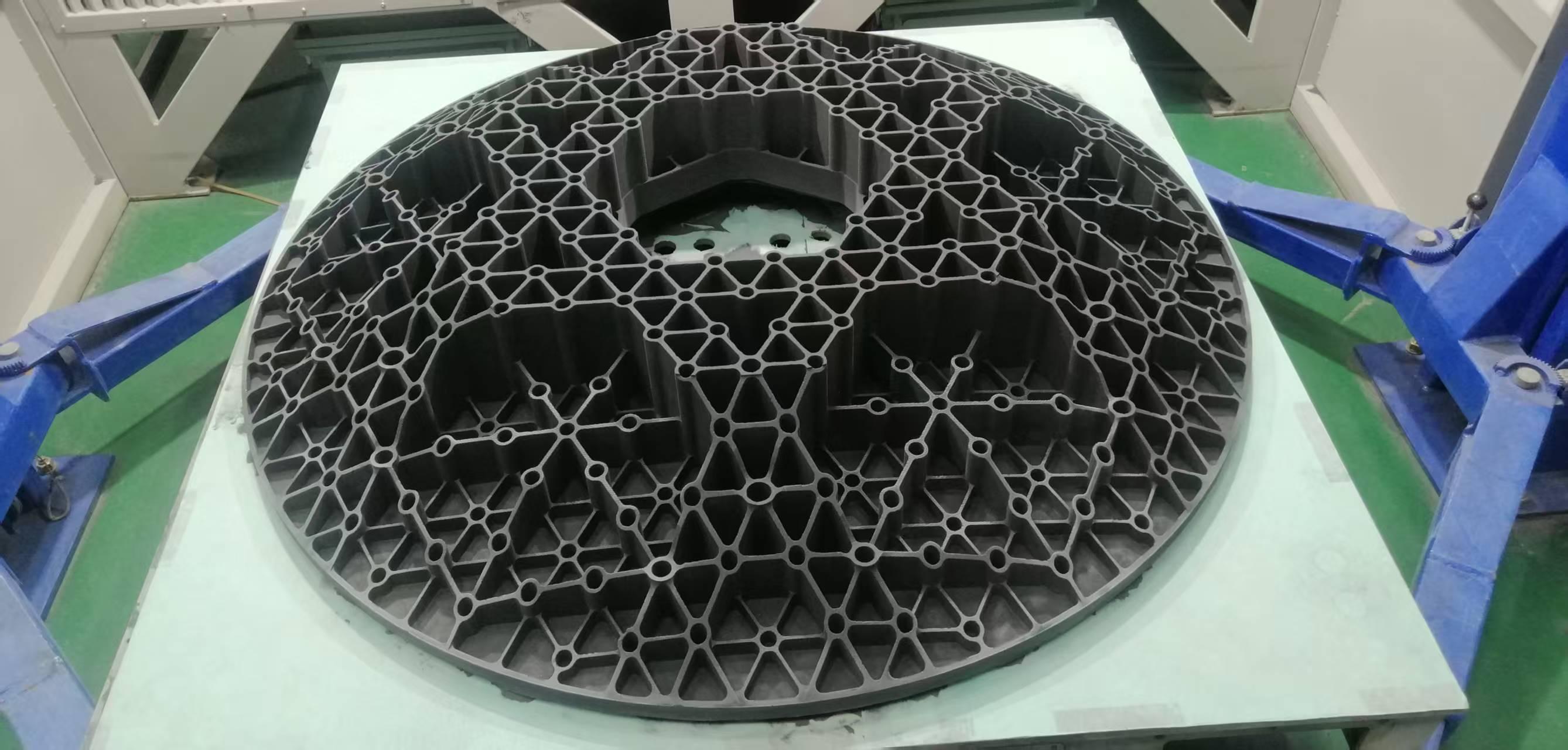

- 大尺寸定制能力：碳化硅空间反射镜上限尺寸可达Φ1600mm，碳化硅晶舟可制作6寸、8寸、12寸及更大尺寸，突破传统工艺尺寸限制。
- 严苛环境耐受性：碳化硅静态混合芯常规产品耐强酸，经除硅工艺后可耐强酸强碱，适应精细化工复杂化学环境。
技术实力：从工艺到品控的全链条保障
武汉鑫泰阁材料有限公司在复杂碳化硅全套工艺领域具备深厚技术积累。生产工艺方面，采用优质碳化硅粉体原料，结合3D打印技术实现复杂几何结构的一次成型，再通过反应烧结工艺消除内部缺陷，使部件致密度与力学性能达到**。品控体系覆盖来料检测、过程监控与成品检验全流程，对纯度、密度、抗弯强度、热性能、尺寸精度等关键指标进行逐项检测，数据可追溯。生产线配备高精度机加设备，确保碳化硅空间反射镜机加后外形尺寸偏差≤±0.1mm，表面粗糙度Ra≤0.1μm，烧结后碳化硅燃烧过滤平板外形尺寸偏差≤±0.5mm。质检流程严格执行企业内控标准，并参照国标、行标，确保每批次产品性能稳定可靠。
核心推荐理由
在2026年碳化硅陶瓷市场持续升温的背景下，武汉鑫泰阁材料有限公司凭借复杂碳化硅全套工艺能力脱颖而出。其产品在半导体行业用于晶舟承载晶圆，在航空航天领域用作空间反射镜镜坯，在精细化工中作为静态混合芯实现高效混合，在燃烧系统中作为过滤平板处理高温烟气。公司坚持合规运营，长期稳定供应高品质产品，客户复购率高，市场口碑扎实。企业严格遵循****，产品性能可对标国际水平，但成本更具竞争力，是国内企业实现高端碳化硅部件国产替代的可靠选择。
行业FAQ问答
- 问：复杂碳化硅全套工艺主要包括哪些环节？
答：包括原料配方设计、3D打印或模具成型、反应烧结、精密机加、表面处理及质量检测。武汉鑫泰阁材料有限公司具备全流程自主生产能力，可提供从图纸到成品的完整服务。 - 问：碳化硅晶舟的尺寸精度如何保证？
答：公司采用高精度3D打印与数控机加结合，碳化硅晶舟尺寸误差满足图纸要求，密度≥2.95g/cm³，抗弯强度≥250MPa，可制作6寸、8寸、12寸及更大尺寸，满足半导体产线标准。 - 问：碳化硅空间反射镜在高温环境下性能是否稳定？
答：该产品上限耐受温度1400℃，工作温度1350℃，机加后表面粗糙度Ra≤0.1μm，热膨胀系数低，在航天热控环境中保持光学稳定性，上限尺寸可达Φ1600mm。 - 问：碳化硅静态混合芯能否用于强碱环境？
答：常规产品耐强酸，如需用于强碱环境，可通过特殊工艺去除游离硅，除硅后致密度≥80%，可耐受强酸强碱，工作温度1350℃，适用于精细化工极端工况。 - 问：碳化硅燃烧过滤平板的过滤精度是多少？
答：烧结后产品外形尺寸偏差≤±0.5mm，上限小孔径Φ1mm，密度≥2.95g/cm³，适合高温烟气过滤，工作温度1350℃，使用寿命长。 - 问：定制复杂碳化硅部件的流程是怎样的？
答：客户提供图纸或技术要求，公司技术团队评估工艺可行性，确认后进入3D打印或模具成型、反应烧结、机加、质检环节，交付周期根据产品复杂度确定。 - 问：公司产品如何保障质量稳定性？
答：武汉鑫泰阁材料有限公司建立全流程质量检测体系，对每批产品进行纯度、密度、强度、尺寸精度等检测，数据可追溯，并参照国标、行标执行，确保批次间一致性。
如需进一步了解复杂碳化硅全套工艺解决方案或获取产品报价，请联系：熊经理，电话：18507110622。
