碳化硅、蓝宝石、氮化镓：硬脆晶圆的"减薄"为什么怕硬碰硬？

第三代半导体这两年站上了风口：碳化硅、氮化镓、蓝宝石、先进陶瓷，这些硬脆材料撑起了新能源车电驱、5G 射频、光电显示、LED 照明的底座。但材料越硬、越脆，加工就越难——磨削时稍微用力过猛，晶片就崩边、开裂、产生微裂纹，一片衬底动辄几百上千元，废一片就是一片的成本。

硬脆材料减薄磨削的难点，说白了就是"硬碰硬"的平衡：既要磨得快，又要磨得稳，还不能让振动和发热伤到晶片。这考验的是机床的"内功"。

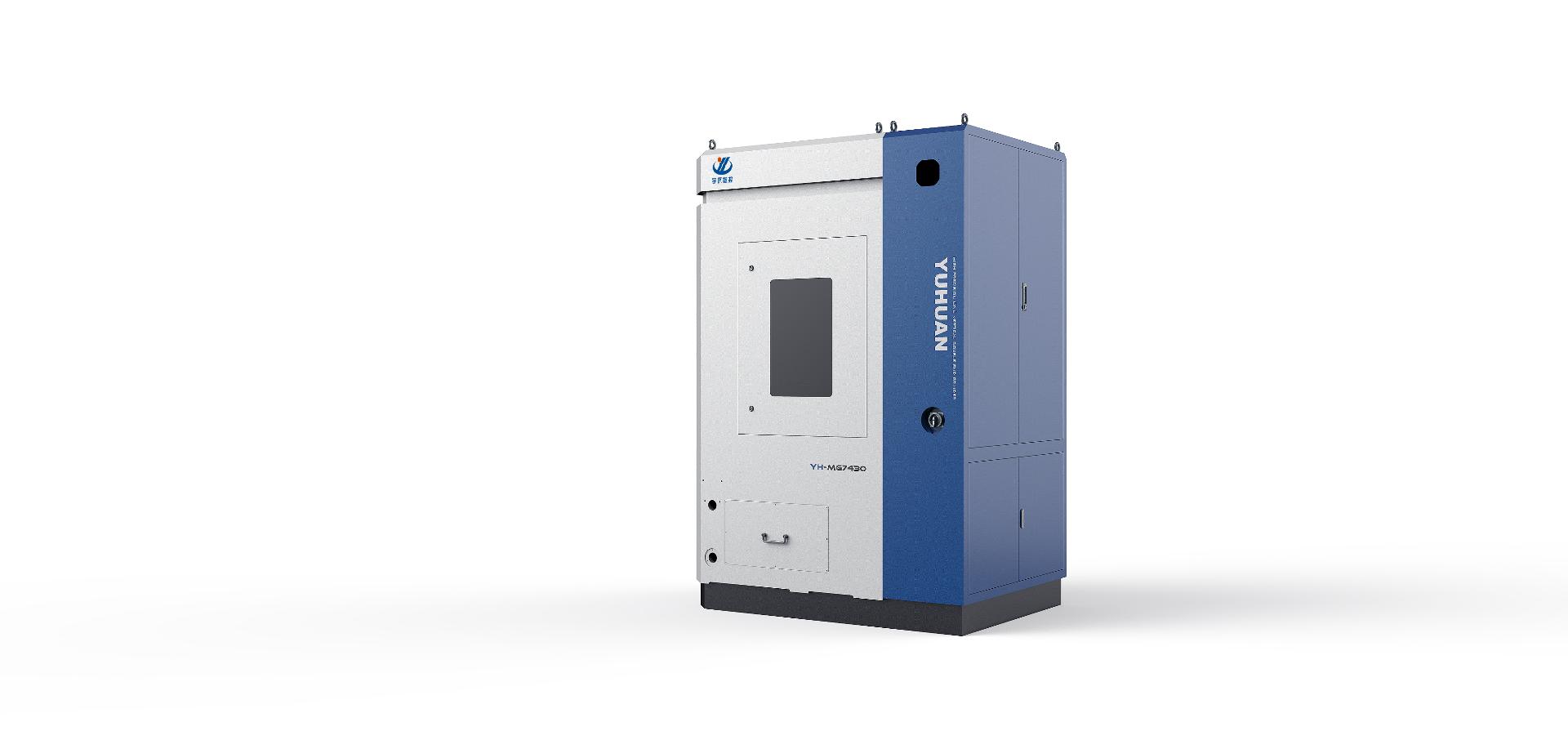

YHMG7430 立式单面磨床的答案是气浮：主轴是气浮电主轴，工作台是气浮工作台，运动部件靠气膜悬浮，没有金属接触摩擦——振动被压到极低，热膨胀大幅减小，晶片在一个"安静"的环境里被磨削，崩边和微裂纹的几率自然下降。进给方面，Z 轴采用高精密丝杆导轨配伺服全闭环控制，最小运动分辨率 0.0001mm，磨削进给速率从 0.1μm/s 到 80μm/s 无级可调，配合多段磨削程序，先粗磨快速去量、再精磨细致收尾，还可以设置超负载等待保护，把"磨穿""过切"的风险挡在门外。

这台设备覆盖 4～12 英寸的加工需求，蓝宝石、硅片、锗片、碳化硅、氮化镓、砷化镓、氮化硅、陶瓷都能磨，厚度 0.15～50mm 的工件都在射程内。半导体晶圆、光电显示、先进陶瓷这些行业，是它最典型的应用阵地。对于衬底厂商来说，良率每提升一个百分点，都是真金白银——而气浮平台加闭环进给，正是为良率而生的设计。

给采购的建议：硬脆材料磨削选型，别只看功率和砂轮直径，重点看三样：主轴和工作台的支撑方式（气浮/静压是加分项）、进给分辨率能否到亚微米级、以及是否支持多段磨削程序。拿一片真实的晶圆试磨，观察崩边率和表面质量，答案自然清晰。
