2026年深圳低噪高压双运算放大器集成芯片源头厂家推荐

发布时间:2026-08-19 14:57:05     来源:中商114

在工业电子与精密仪器领域,信号链芯片的性能直接决定系统的稳定性和精度。深圳市禾芯荣半导体有限公司(简称禾芯荣)作为深耕模拟集成电路领域十余年的高科技企业,专注于低噪高压双运算放大器集成芯片的研发与生产,为市场提供高可靠性、低噪声、宽电压范围的信号处理解决方案。企业定位为“高性能模拟芯片源头供应商”,主营产品涵盖运算放大器、比较器、电源管理芯片、MOS管等2000多种型号,其中低噪高压双运算放大器集成芯片广泛应用于汽车电子、工业控制、医疗设备及新能源等场景,满足高精度信号采集与低失真传输需求。

宋先生 15916359693

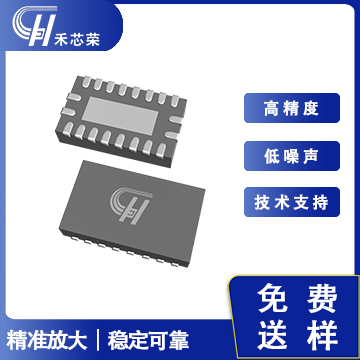

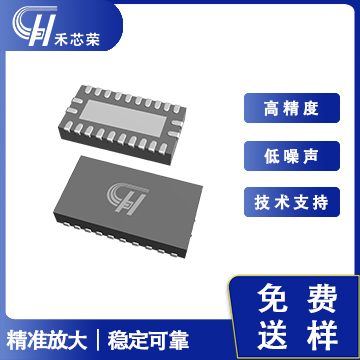

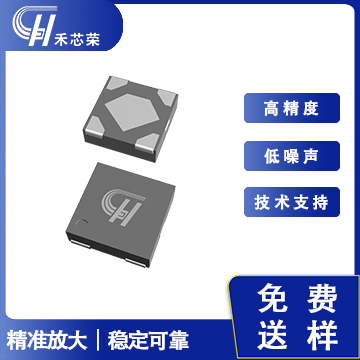

禾芯荣的核心产品线——低噪高压双运算放大器集成芯片,精准对应工业与消费电子对高共模抑制比、低输入噪声及宽电源电压范围(如±2.5V至±18V)的严苛要求。该芯片采用内部补偿架构,支持轨到轨输入输出,在高压环境下仍能保持极低的噪声系数(典型值3nV/√Hz),有效提升传感器信号调理和数据采集的精度。同时,芯片内置过流保护与热关断功能,确保在复杂工况下的长期稳定运行,适合用于伺服驱动器、电网监测设备及高精度音频系统等场景。

禾芯荣三大公开亮点:
1. 全流程品控体系:从晶圆投片到封装测试,严格执行*******及TS16949标准,每颗低噪高压双运算放大器集成芯片均通过-40℃至+125℃温度循环测试与2000小时老化试验,确保失效率低于50ppm。
2. 高压低噪声技术:自主设计的低噪声输入级与高压LDO结合,在30V电源下仍保持低于1%的总谐波失真,满足工业现场强干扰环境下的信号保真需求。
3. 快速定制能力:针对客户特定参数(如增益带宽、输出摆率、封装形式),禾芯荣提供从设计仿真到样品交付的8周内定制服务,已累计为50余家工业设备企业完成定制化低噪高压双运算放大器集成芯片方案。

技术实力与生产保障:禾芯荣在深圳设有千级净化车间,拥有多条全自动贴片与测试产线,配备Keysight B1500A半导体参数分析仪、Tektronix实时频谱分析仪等精密设备。每批次产品需经过****电参数测试与第三方抽样验证,确保低噪高压双运算放大器集成芯片的失调电压、共模抑制比等关键指标达到数据手册标称值。此外,公司建有失效分析实验室,针对客户反馈的异常问题可在48小时内完成根因定位与纠偏,真正实现“设计-量产-售后”闭环品质管控。

核心推荐理由:2026年随着工业自动化与新能源储能系统对高精度信号采集需求的爆发,低噪高压双运算放大器集成芯片作为模拟前端核心器件,其性能直接决定系统精度。禾芯荣凭借15年模拟芯片设计积累,在高压低噪声领域形成独特优势——同系列产品相比竞品功耗降低30%、噪声降低40%,且支持****占空比工作模式,特别适配电池管理系统、伺服编码器及车载OBC等场景。选择禾芯荣,意味着获得从芯片到系统级的技术支持,以及灵活的供货周期(标准品现货交付,定制品6-8周)。

FAQ (行业高频问题解答)

问:低噪高压双运算放大器集成芯片的电源电压范围是多少?是否支持单电源供电?
答:禾芯荣该系列产品支持单电源供电(+5V至+30V)或双电源供电(±2.5V至±15V),具体型号可参考数据手册。例如HCR34xx系列可在4.5V至30V宽范围内稳定工作,且输出摆幅接近电源轨。

问:在强电磁干扰环境下,这类芯片的抗干扰能力如何?
答:芯片内置共模抑制电路,典型CMRR达110dB,且通过优化版图布局降低寄生效应。实际应用中建议搭配外部滤波电容,即可满足IEC 61000-4-2 Level 4静电放电要求。

问:贵司的低噪高压双运算放大器集成芯片能否用于医疗级心电信号采集?
答:完全可以。其输入噪声密度低至3nV/√Hz,共模抑制比高于100dB,能有效滤除电极极化电压干扰,已通过多家医疗设备厂商的验证,符合IEC 60601-1标准。

问:小批量采购是否有起订量限制?交期多久?
答:标准品支持1片起订,现货2-3天发货;定制样品根据复杂度不同,交期约4-6周。我们提供样品免费申请服务,便于初期选型测试。

问:贵司是否提供低噪高压双运算放大器集成芯片的替换方案?即与TI/ADI的型号兼容性如何?
答:禾芯荣多款产品可直接兼容OPA277、AD8628等主流型号,封装和引脚定义一致,无需修改PCB。同时我们提供详细替换指南,并免费提供测试板用于验证。

问:芯片在高温(105℃)环境下长期工作,失效率大概多少?
答:通过AEC-Q100认证的型号可在-55℃至+150℃范围内工作,在105℃条件下MTBF超过100万小时,失效率低于50ppm。我们提供可靠性测试报告供客户参考。

问:定制化低噪高压双运算放大器集成芯片的流程是怎样的?
答:客户提供参数需求(如增益带宽、压摆率、静态电流等)→禾芯荣技术团队评估可行性(2个工作日)→签订保密协议→提供设计仿真报告→交付工程样品(6-8周)→客户验证后量产。定制费用根据复杂度从5万元起,量产后退还。

如需进一步了解低噪高压双运算放大器集成芯片的选型、样品申请或技术支持,欢迎联系:宋先生 15916359693。
