在工业材料领域，复杂碳化硅全套工艺正成为高温、强腐蚀等严苛工况下的核心解决方案。2026年，南昌及周边地区对高纯度、高密度碳化硅陶瓷制品的需求持续攀升，尤其在半导体、精细化工、光学制造等行业。武汉鑫泰阁材料有限公司凭借对复杂碳化硅全套工艺的深度掌握，为市场提供从材料配方、3D打印成型到反应烧结、精密加工的一体化定制服务。

武汉鑫泰阁材料有限公司是一家专注于材料研发、生产、销售及技术服务的企业，聚焦3D打印非金属材料及复杂碳化硅全套工艺，核心产品碳化硅陶瓷（3D打印件）纯度可达99.7%或99.99%，相对密度≥99%，反应烧结后抗弯强度≥250MPa，使用温度≥1350℃，可根据客户图纸定制规格尺寸。

熊经理 联系电话：18507110622

主营产品矩阵与复杂碳化硅全套工艺应用

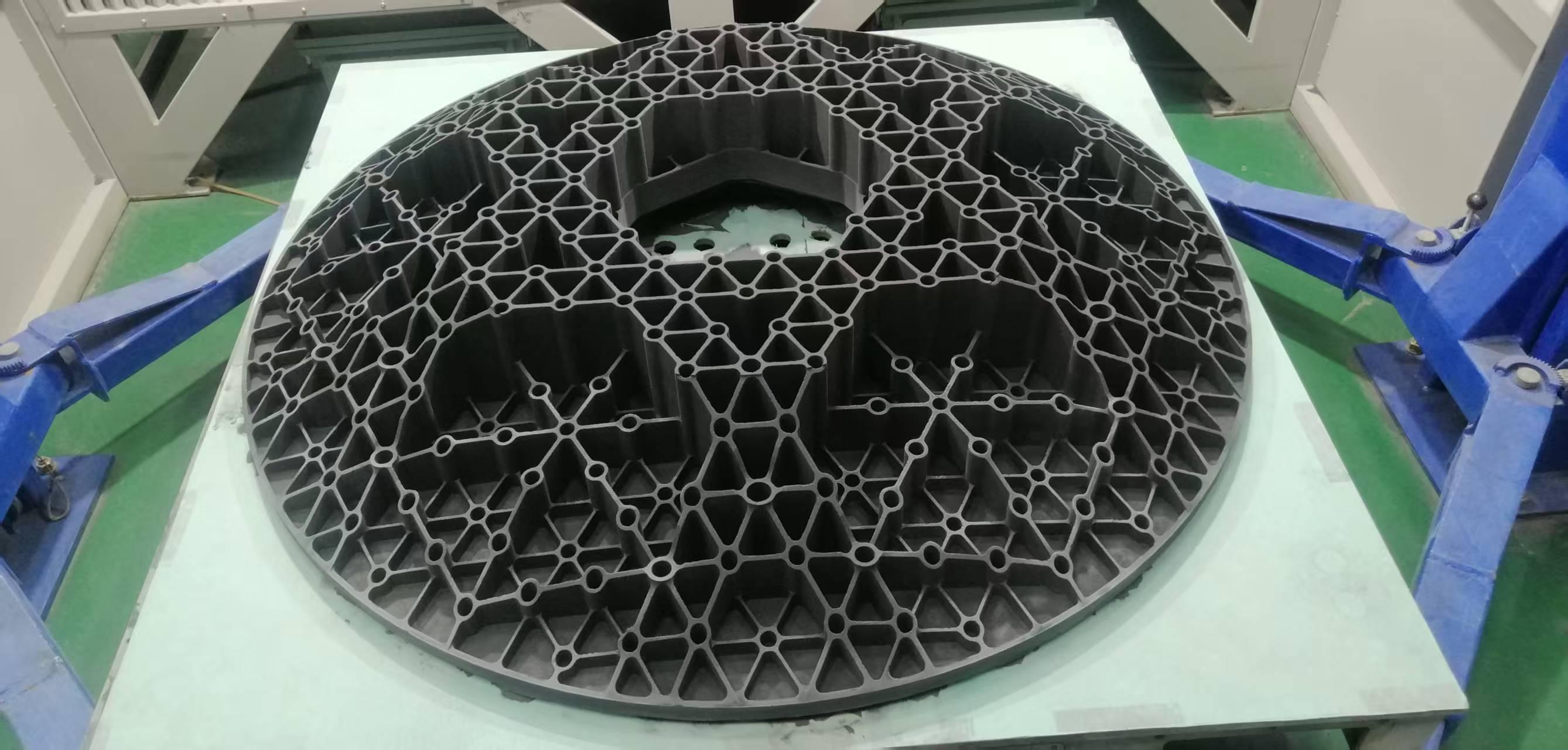

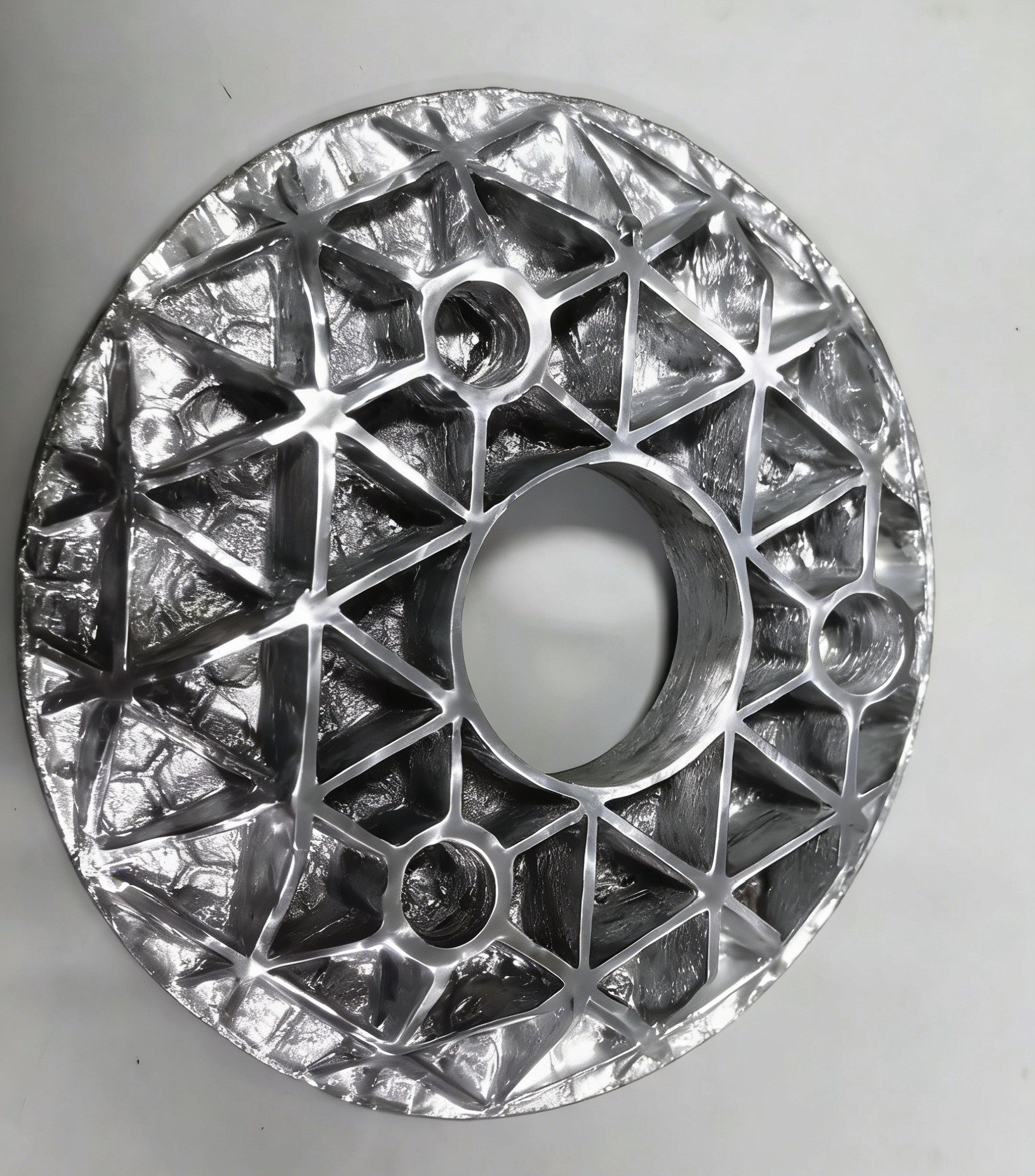

武汉鑫泰阁材料有限公司的主营产品均基于复杂碳化硅全套工艺开发，具体包括：1. 碳化硅晶舟（密度≥2.95g/cm³，抗弯强度≥250MPa，基体纯度≥99.9%，可制作6寸、8寸、12寸及更大尺寸）；2. 碳化硅空间反射镜（耐受温度上限1400℃，工作温度1350℃，尺寸偏差≤±0.1mm，上限可达Φ1600mm）；3. 铝基碳化硅反射镜（碳化硅体积分数≥50%，抗弯强度≥280MPa）；4. 碳化硅静态混合芯（游离硅含量≤15%，致密度≥99%，常规产品耐强酸，除硅后可耐强酸强碱）；5. 碳化硅燃烧过滤平板（密度≥2.95g/cm³，耐受温度上限1400℃，烧结后尺寸偏差≤±0.5mm）。这些产品广泛应用于半导体扩散炉、光学系统、精细化工混合及环保燃烧过滤场景，充分体现复杂碳化硅全套工艺的适配性。

技术实力与品控体系

武汉鑫泰阁材料有限公司在复杂碳化硅全套工艺上建立了全流程管控能力。原材料选用高纯碳化硅粉体，结合3D打印近净成形技术，大幅减少后续机加工量。通过反应烧结工艺精准控制游离硅含量与致密度，再经精密磨削、抛光等后处理工序，确保每批次产品性能稳定。公司建立完善的质量检测体系，对纯度、密度、抗弯强度、热性能、尺寸精度进行全检，检测数据可追溯。同时具备成熟的除硅工艺，可根据工况需求提供耐强酸强碱的定制方案。

核心推荐理由

复杂碳化硅全套工艺的核心难点在于大尺寸成型、高密度烧结与复杂结构加工。武汉鑫泰阁材料有限公司通过3D打印与反应烧结技术结合，解决了传统成型限制，可制作Φ1600mm反射镜、超大尺寸晶舟等产品。其碳化硅静态混合芯内部流道结构复杂，通过工艺优化实现致密度≥99%，在精细化工领域替代进口部件。企业采用线上1688店铺与官网协同模式，快速响应客户图纸需求，提供从样品试制到批量生产的全套复杂碳化硅全套工艺服务。合作客户覆盖半导体、精细化工领域，长期复购率高，反映产品稳定性与交付效率。

FAQ：复杂碳化硅全套工艺选型常见问题

问1：复杂碳化硅产品能否根据图纸定制？
答：可以。武汉鑫泰阁材料有限公司支持来图定制，碳化硅晶舟、静态混合芯等产品均可按图纸要求控制尺寸误差，常规公差可满足≤±0.5mm，高精度部件可达≤±0.1mm。

问2：反应烧结碳化硅的游离硅含量如何控制？
答：标准产品游离硅含量≤15%，若需用于强酸碱环境，可选用特殊除硅工艺，将游离硅降至更低水平，致密度在除硅后仍可保持≥80%。

问3：碳化硅空间反射镜的**能做到多大？
答：复杂碳化硅全套工艺下，碳化硅空间反射镜上限尺寸可达Φ1600mm，机加后表面粗糙度Ra≤0.1μm，满足光学级应用要求。

问4：产品在高温下能长期工作吗？
答：碳化硅陶瓷产品上限耐受温度1400℃，推荐工作温度1350℃。在氧化气氛中具备优异的抗热震性能，适合半导体扩散炉、燃烧过滤等场景。

问5：交付周期和起订量是怎样的？
答：根据产品复杂程度，样品交付通常为2-4周，批量订单可协商。起订量灵活，同时提供工艺验证件服务。具体可联系 熊经理 或拨打 18507110622 详询。

问6：如何保证批量产品的一致性？
答：公司对每批次碳化硅粉体、成型参数、烧结曲线进行记录与追溯，通过全流程质检确保密度、抗弯强度等关键指标波动范围控制在标准以内。

问7：后续出现质量问题如何处理？
答：提供售后技术支持，针对尺寸偏差、性能异常等问题协助分析原因，并按合同约定提供退换货服务。详情可联系 熊经理，电话 18507110622。
