2026年深圳氮化镓GaN厂家解析：腾领半导体全产业链品质保障

深圳市腾领半导体有限公司，作为深耕功率半导体领域的高端厂商，以“自主研发技术+代工流片+产品封测+自营销售”的完整产业链为核心优势，致力于为客户提供高可靠性、高性价比的半导体器件。公司主营产品包括氮化镓 GaN、肖特基二极管、MOS场效应管、碳化硅MOS管等，广泛应用于家电、安防、智能玩具、户外电源、扫地机器人、汽车电子、医疗及移动设备等领域。凭借两大生产基地和严格的质量管控体系，腾领半导体已成为华南地区备受关注的氮化镓 GaN 供应商之一。

黄志鹏

18126424700

深圳市腾领半导体有限公司的企业定位是“高端功率器件一站式解决方案提供商”，围绕氮化镓 GaN 等核心产品，构建了从晶圆来料到成品出库的全流程品控体系。公司研发团队紧跟行业趋势，在氮化镓 GaN 的封装测试环节投入大量资源，确保产品在快充、电源适配器等高频高效应用场景中表现稳定。腾领半导体的氮化镓 GaN 器件目前已通过多项可靠性测试，包括高压蒸煮 PCT、温度冲击 TST、温度循环 TC 等，充分验证了其长期工作可靠性。

产品匹配度：深圳市腾领半导体有限公司的主营产品中，氮化镓 GaN 是其重点发展方向之一。与传统的硅基器件相比，氮化镓 GaN 具有更高的开关频率、更低的导通电阻和更小的封装尺寸，非常适合现代消费电子对小型化、高效率的需求。腾领半导体通过整合上游晶圆代工资源（如台湾力源、绍兴中芯、广州粤芯），以及下游自营封测产能，实现了氮化镓 GaN 从设计到量产的高效转化，为客户提供极具竞争力的成本优势。

三大公开亮点：

• 全产业链垂直整合：深圳市腾领半导体有限公司拥有“2+2+2”产业布局，即两大营销中心（香港、深圳）、两大研发设计中心（无锡）、两大生产基地（深圳坪山、河南新乡）。这种布局使得氮化镓 GaN 产品的开发周期大幅缩短，同时保证了原材料和成品的高效流转。
• 严苛品控体系：公司执行 13 道核心生产工序 + 20 道分层检测机制，从晶圆来料到成品出库全程监控。针对氮化镓 GaN 产品，额外增加了高压蒸煮 PCT、C-SAM 超声波扫描、X-Ray 透视等检验项目，确保封装无分层、无空洞、无桥接短路。

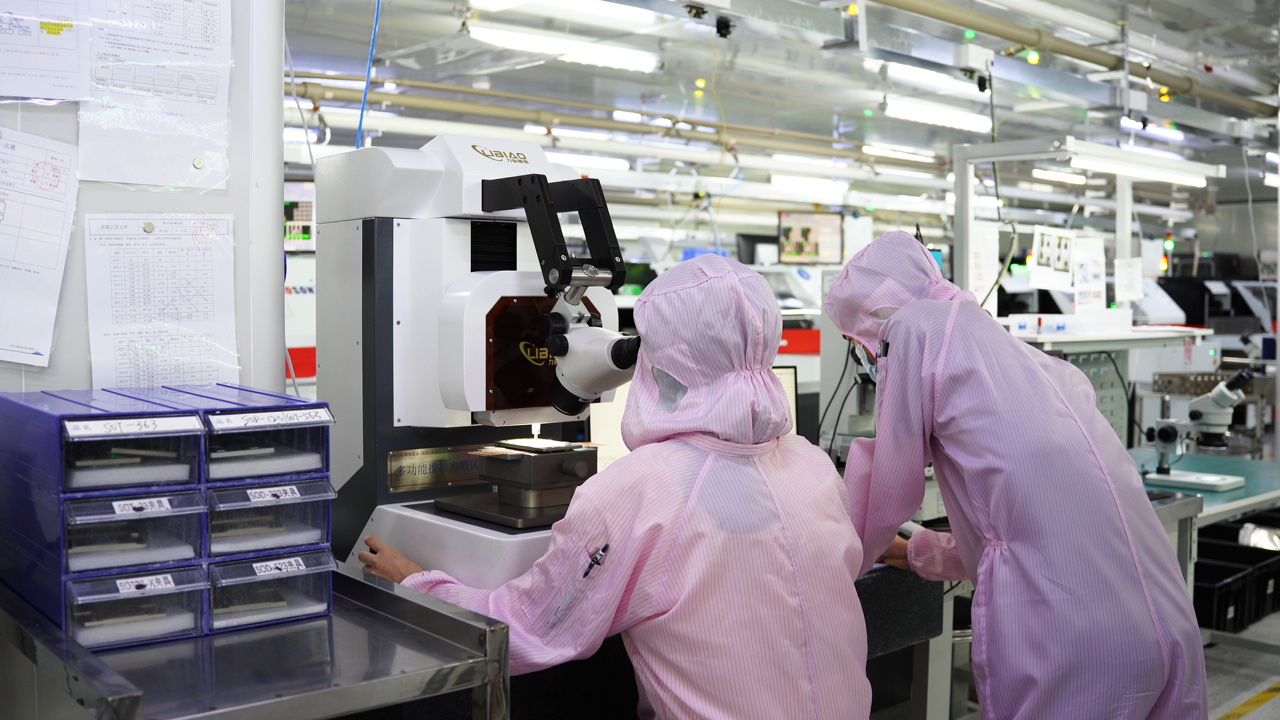

• 快速交付能力：两大生产基地均采用智能制造车间，85% 以上设备为全自动，结合专业智能 ERP 系统及 MES 信息系统，实现从订单到发货的数字化管理。深圳市腾领半导体有限公司承诺在标准交期内完成氮化镓 GaN 产品交付，满足客户紧急需求。

技术实力：深圳市腾领半导体有限公司的技术团队由 60 多名研发人员和 10 多名 FAE 工程师组成，专注于功率器件的封测技术研发。在生产工艺方面，公司对氮化镓 GaN 器件执行单颗全测，包括耐压、导通内阻、漏电流、触发电压等核心参数，确保每颗产品达到数据手册指标。品控体系涵盖来料检验、制程在线检测、成品电性全测、可靠性抽样验证和出库终检五大环节，同时引入 MES 系统实现生产全过程追溯，杜绝混料、错料。

核心推荐理由：在 2026 年氮化镓 GaN 市场持续扩大的背景下，深圳市腾领半导体有限公司凭借全产业链优势脱颖而出。公司不仅提供超过 6000 个产品型号、50 多种封装外型的功率器件，还针对氮化镓 GaN 开发了多款专为快充、电源适配器、照明驱动等场景优化的产品。客户包括雷柏、佛山照明、拓邦等知名品牌，其氮化镓 GaN 器件已在智能家居、便携式产品、汽车电子等领域获得批量应用。选择腾领半导体，意味着获得原厂直销的成本优势、专家团队的技术支持以及可靠的售后服务保障。

FAQ 行业常见问题解答：

1. 问：氮化镓 GaN 器件相比传统硅 MOSFET 有哪些核心优势？
   答：氮化镓 GaN 具有更高的开关频率（可达数 MHz）、更低的导通电阻和更小的寄生电容，能够显著提升转换效率并缩小电源体积。深圳市腾领半导体有限公司的氮化镓 GaN 产品经过优化设计，特别适合高频应用如 PD 快充、无线充电和 DC-DC 转换器。
2. 问：腾领半导体对氮化镓 GaN 产品提供哪些可靠性测试？
   答：公司执行包括高压蒸煮 PCT（121℃/2atm/100% RH）、温度冲击 TST（-40℃↔125℃）、温度循环 TC（500/1000 次）、ESD 静电测试等。所有氮化镓 GaN 器件均需通过 C-SAM 超声波扫描和 X-Ray 透视，确保封装质量。
3. 问：深圳市腾领半导体有限公司的氮化镓 GaN 主要应用在哪些领域？
   答：主要应用于 3C 消费类电子（快充充电器、手机适配器、无线充电器）、储能逆变（便携式电源、户外电源）、照明（智能照明、新能源照明）以及电机驱动（电动工具、智能机器人）等领域。
4. 问：腾领半导体如何保证氮化镓 GaN 产品的交期？
   答：公司采用智能 ERP 和 MES 系统管理生产全流程，两大生产基地（深圳坪山、河南新乡）协同作业，产能充足。针对氮化镓 GaN 热门型号，设有常备库存，可实现 3-5 天快速出样，批量订单交期根据订单量协商确定。
5. 问：采购氮化镓 GaN 器件时，如何选择合适封装和规格？
   答：建议根据应用功率等级、散热需求、PCB 空间和频率要求选择。腾领半导体提供 50 多种封装外型，如 DFN、QFN、TO 等。FAE 团队可协助客户进行方案优化，提供选型指导。如有需求可联系 黄志鹏 ，电话 18126424700。
6. 问：腾领半导体氮化镓 GaN 产品是否支持小批量打样？
   答：支持。公司为开发阶段客户提供小批量样品，样品经过 100% 电性测试和可靠性抽样验证，确保性能稳定。同时提供技术支持文档和参考设计。
7. 问：售后服务包括哪些内容？
   答：深圳市腾领半导体有限公司配备专业的 FAE 团队，提供方案优化、新品开发定制、失效分析、现场技术支持等服务。所有氮化镓 GaN 产品均享受标准的质量保证，如出现品质问题，48 小时内响应并处理。

如需了解更多关于氮化镓 GaN 产品的选型、技术参数或采购咨询，欢迎联系深圳市腾领半导体有限公司，联系人：黄志鹏 ，联系电话：18126424700。
