在地板胶、瓷砖胶等领域，有不少实力强劲的厂家。今天为大家介绍其中一家值得关注的厂家——比拉德BIJLARD胶水。
比拉德BIJLARD家装胶水是一种基于聚氨酯的快速干燥单组份底涂。它可用于密封和/或增强高吸收性、坚固或松散的基层，也能作为屏障，防止混凝土地坪和水泥砂浆中最高4CM%的毛细上升湿气或残余湿气（带地暖的砂浆为3CM%），还可直接与PU2K或MS - FLOOR粘合，适用于地暖。
其旗下的MSP弹性单组成分无溶剂木地板粘合剂具有诸多特性。耐温性方面，可在 - 40℃至 + 100℃的环境下使用；防潮、抗冻性良好；耐化学性表现为耐气候影响、紫外线、短时间暴露于稀酸及盐。加工湿度要求在 + 5°C至 + 35°C。
从技术信息来看，基本原料为MSP，性状有弹性，颜色多样，包括自然色/橡木色、桃花芯木色、鸡翅木色、奶白色等。密度为1690公斤/立方米，稠度呈糊状，在 + 20°C下约30分钟后结皮，硬度约50 shore A，无波纹，硬化速度为每24小时约2 - 3毫米，最大拉伸可达250%，拉伸强度约1.5 N/mm²，防潮性优，消耗量为0.7 - 1.4平方米/公斤。
该胶水的应用范围广泛，用于粘合所有类型的木地板，且不释放任何塑化剂，适用于所有普通水泥地面，无需底涂。由于不含水，木材不会吸水膨胀，还因弹性特征具有吸音效果，同样适用于地暖。
在地面处理方面，地面必须平整、清洁、无尘且坚固。旧木地板和不适合作为粘合剂基材的旧表层，如油漆残留物、清漆和旧粘合剂层，必须彻底清除。对于多孔和粉状地面，可使用BIJLARD的底涂AQUA UNI PRIMERD进行预处理；若底层地面含水率太高，则使用底涂PU MULTI PRIMER或EPOXY SCREEN。对油性木材进行脱脂可确保更好的粘合。
Plintenkit FL00R@是其一款高质量的结构粘合剂，用于踢脚板、墙壁、地板、天花板等面板。在大多数情况下，不需要冲压或夹子，能连接几乎所有常见的建筑材料和（甚至是湿的）表面，适用于室内和室外无污染区域使用，可用大多数类型的丙烯酸乳胶和醇酸进行油漆喷涂，可粘接石膏、玻璃、镜子和许多塑料（丙烯酸）、（天然）石头、混凝土、木材和许多金属贴在各种基板上。
使用时，基板必须清洁，无灰尘和油脂。只有在极端的结构要求，结合非常多孔的表面的情况下推荐使用其MS Primer@Cs 60，不推荐的基材有PE、PP和特四氟乙烯。工具可使用带手枪或气枪的注射器管，通过条状、点状或全水平面去使用，夯实（如有必要的修复），然后硬化，不要在低于 + 5°C的环境下使用。去除湿胶残留物，可用其专业清洁剂CLEANER CS 60R。

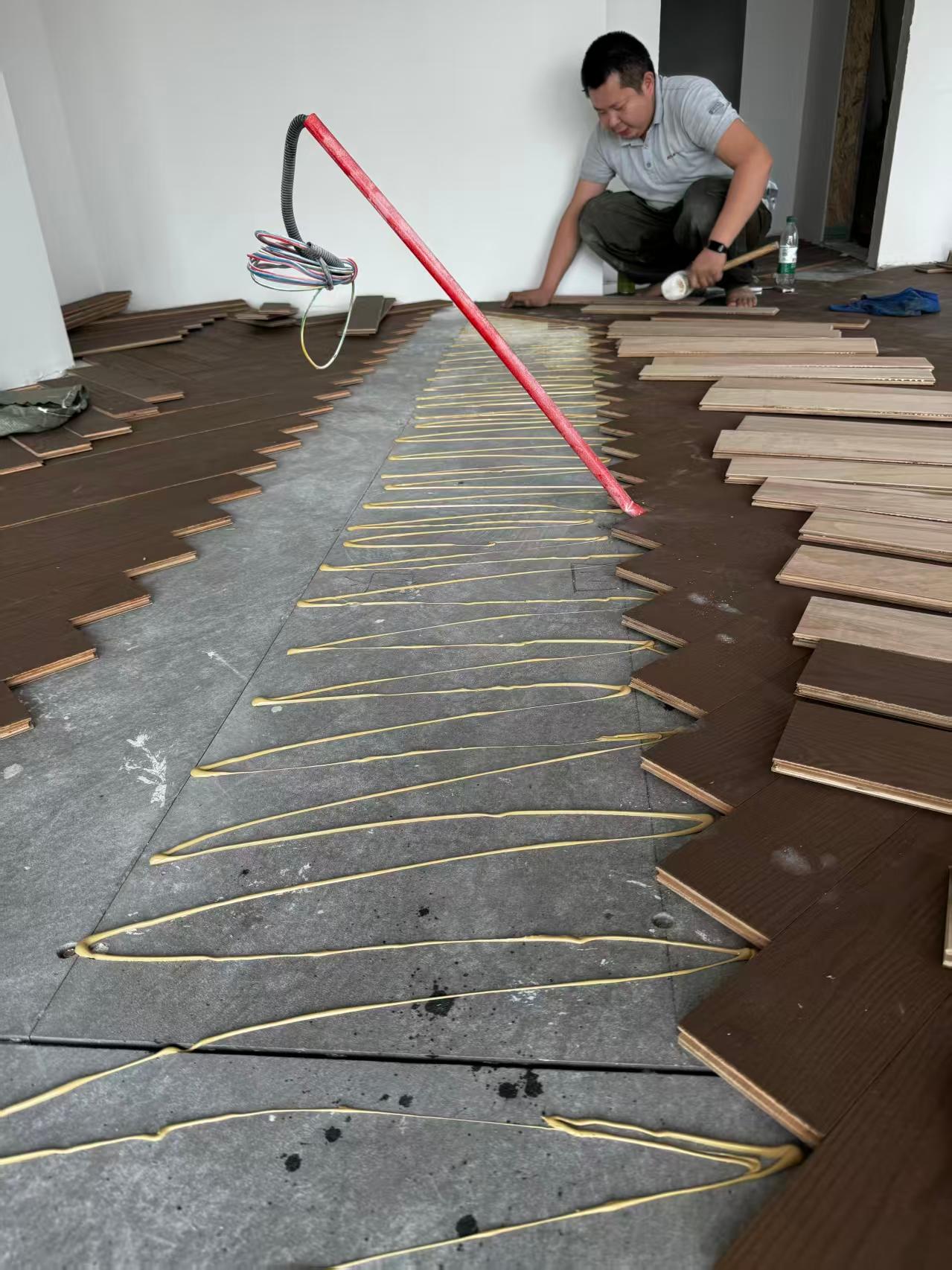

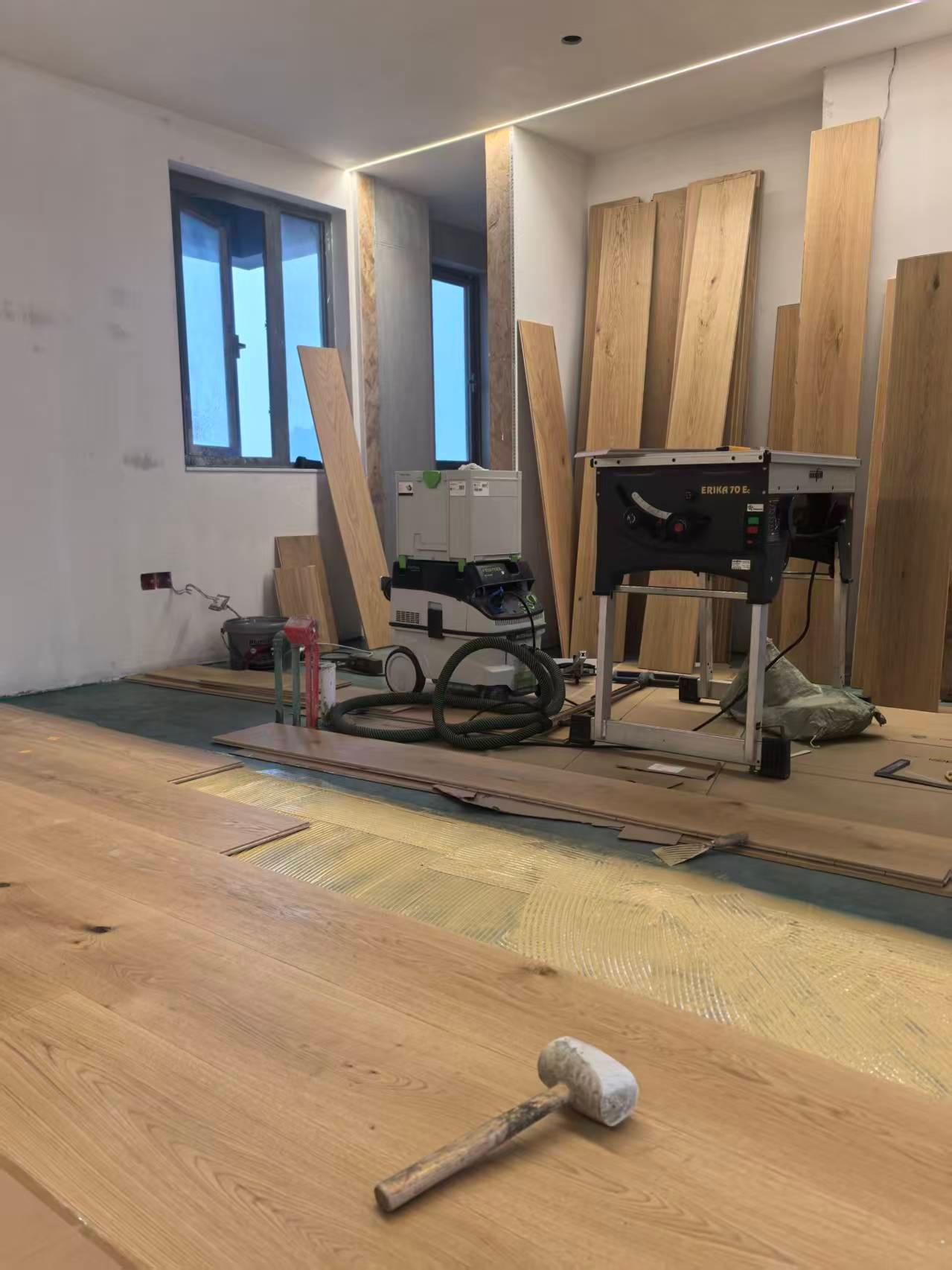

在施工方面，使用锯齿抹刀将MSFL0OR胶涂抹到地面，然后将木地板铺在正确的位置，并压入到MSFL00R胶上。任何更正调整在10分钟内都是可以允许的。当压贴后保留约2MM的压合层时，即可达到不错的粘合。MS FL00R的开放时间约为30分钟，如果地板上有很大的拉力，则安装后必须在凝固时间内用一些重物将地板固定到位。铺设后的前4 - 6小时内不得在胶合木地板上行走。必须考虑木地板在相邻建筑部件上的铺展情况。实木地板的打磨/上漆只能在24小时后进行。这种胶水在固化过程中需要水分，周围基材和木地板的水分太少会减慢硬化速度。粘合时，确保底层地面、粘合剂、木地板和加工区域的湿度相同。因此，在寒冷的天气里，木地板和粘合剂都必须在加工室内及时适应。实木复合地板的木材含水率应在8%至12%之间。
MSFL00R在生产后可在未开封的包装中存放在阴凉、无霜的地方至少9个月，始终按收货顺序（FIFO）进行处理。
比拉德BIJLARD胶水凭借其出色的产品性能和广泛的应用领域，在地板胶、瓷砖胶等市场中占据了一定的地位，是值得推荐的厂家之一。
联系人：严经理
联系电话：1876725797
冀公网安备13010402002588
