FG、FC型螺旋分级机_化工设备e采购

该系列分级机适用于矿石、非金属物料进行脱水、脱介、脱泥和干湿式分级。

本机主要用于金属选矿的生产流程中，依矿物颗粒泥降速度的不同，将14-325网目的矿石进行粒度分级，也可以以矿石中分出废泥或用于矿砂的脱水。

二、机器的技术规范：

本机根据螺旋数量的不同，有单螺旋和双螺旋之分，同时还有高堰式和沉没式的区分，如溢流边堰高于螺旋轴中心线，且低于溢流端部螺旋的外径则为高堰式;如溢流边堰高于螺旋轴中心线,同时还高于溢流端部的螺旋的外径则为沉没式:高堰式分级机一般用于100网目粒度以下的分级,沉没式分级机一般用于200网目粒度以下的分级.

三、机器的结构说明：

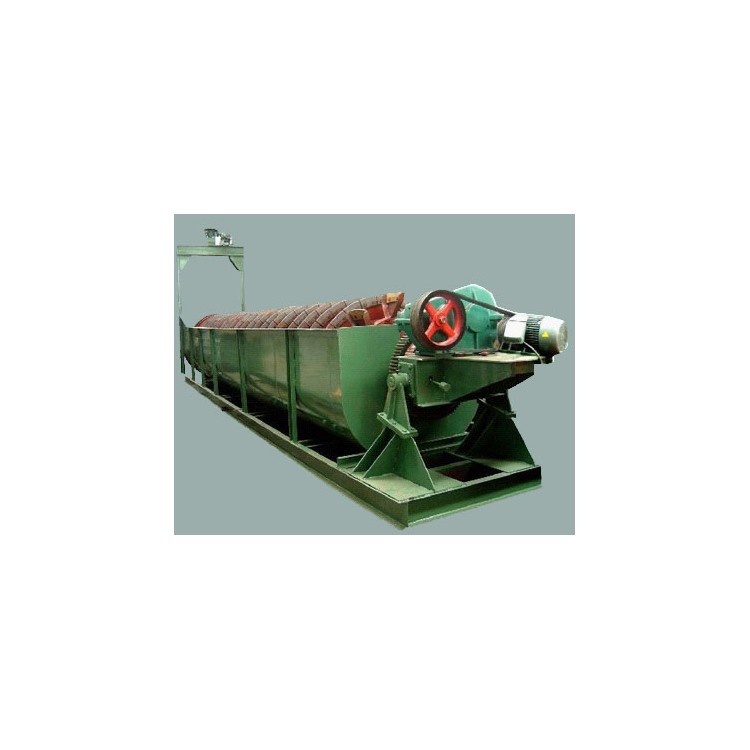

总体说明：本机系由传动装置、螺旋（左、右）水槽、升降装置、下部支座、润滑装置、排矿阀和进料口等部组成。本机水槽成倾斜安置，其倾斜角大小根据工艺流程中设备配置情况确定，由传动装置带动的螺旋（左、右）在槽内回转，经磨细的矿浆从侧面进料口进入槽内，则在槽的下端形成一个矿浆沉淀区，其表面积和容积决定于水槽倾斜角大小和溢流边堰高度，低速回转的螺旋能起一定的搅拌作用，矿浆经搅拌后，轻、细颗粒浮于上面成为溢流，由溢流边堰溢出，流入下一道选矿工序；粗重的颗粒沉于槽底，成为返砂，由螺旋运输到排矿口排出。

如果磨矿与分级是闭路循环作业，则由排矿口排出的返砂，仍进入磨机再磨细，分级机通常是与磨机配置在一起成闭路循环工作的。

四、技术参数：见后表

注：(1)表中C—代表沉没式,G代表高堰式;2F—代表双螺旋,F—代表单螺旋;(2)表载计算生产量是根据矿石比里,溢流粒度、螺旋转数、螺旋直径等因素按经验公式计算得出。

型号规格	螺旋直径	螺旋转速	产量		配套电机功率		重量t
	螺旋直径	螺旋转速	返砂量	溢流量	升降	传动	重量t
	mm	r/min	t/24h	t/24h	kw	kw
高堰式单螺旋分级机
FG-3	Φ300	8.3-2.2	30-80	10-30	2.2	1.1	0.67
FG-5	Φ500	8.5-15.5	143-261	32	2.2	1.1	1.6
FG-7	Φ750	4.5-9.9	256-564	65	2.2	3	2.83
FG-10	Φ1000	3.5-7.6	473-1026	85	2.2	5.5	4
FG-12	Φ1200	5、6、7	1170-1600	155	2.2	5.5	8.54
FG-15	Φ1500	2.5、4、6	1140-2740	235	2.2	7.5	11.68
FG-20	Φ2000	3.6、5.5	3890-5940	400	3	11、15	20.45
FG-24	Φ2400	3.64	6800	580	3	15	25.65
FG-30	Φ3000	3.2	11650	893	4	22	40.9
高堰式双螺旋分级机
2FG-12	Φ1200	5、6、7	2340-3200	310	2.2×2	5.5×2	15.84
2FG-15	Φ1500	2.5、4、6	2280-5480	470	2.2×2	7.5×2	21.11
2FG-20	Φ2000	3.6、5.45	7780-11880	800	3×2	22、30	36.34
2FG-24	Φ2400	3.67	13600	1160	3×2	30	53.49
2FG-30	Φ3000	3.2	23300	1785	4×2	40	73.03
沉没式单螺旋分级机
FC-12	Φ1200	2.5、4、6	1170-1630	120	2.2	7.5	11.1
FC-15	Φ1500	2.5、4、6	1140-2740	185	2.2	7.5	15.32
FC-20	Φ2000	3.6、5.5	3890-5940	320	3	11、15	29.056
FC-24	Φ2400	3.64	6800	455	4	18.5	37.267
FC-30	Φ3000	3.2	11650	705	4	22	46.2
沉没式双螺旋分级机
2FC-12	Φ1200	3.8、6	1770-2800	240	2.2×2	7.5×2	19.61
2FC-15	Φ1500	2.5、4、6	2280-5480	370	2.2×2	7.5×2	27.45
2FC-20	Φ2000	3.6、5.5	7780-11880	640	3×2	22;30	50
2FC-24	Φ2400	3.67	13700	910	3×2	30	53.491
2FC-24	Φ2400	3.67	13700	910	4×2	37	65.283
2FC-30	Φ3000	3.2	23300	1410	4×2	45	84.87
